Egenskaper
Utförande | Crimpverktyg, Crimpverktyg för ändhylsor, 0.14mm², 6mm², Trapetspressning |
Art.nr. | 1444050000 |

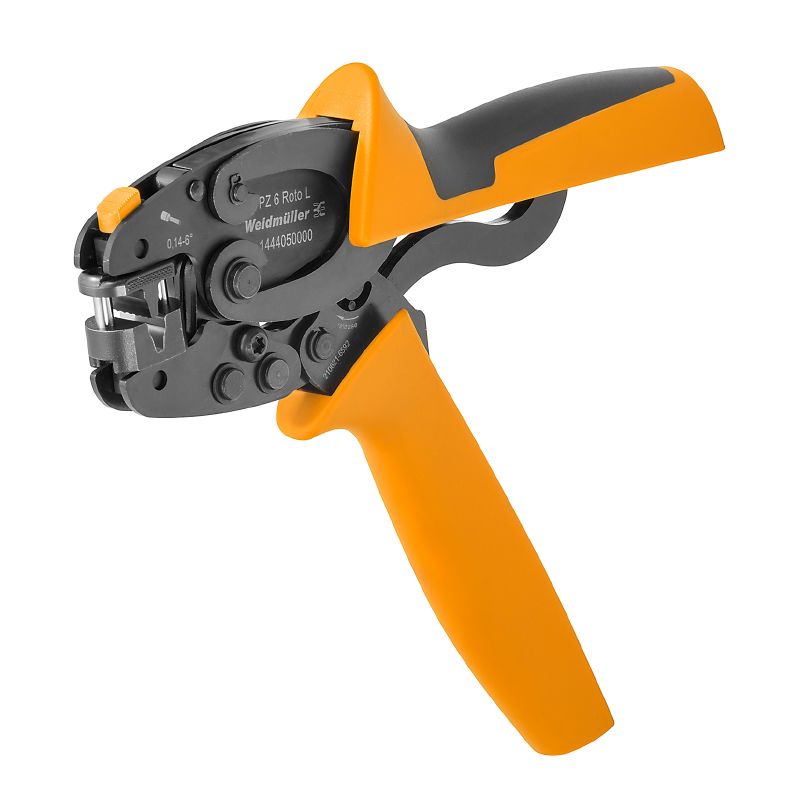

Typ | PZ 6 ROTO L |
GTIN (EAN) | 4050118248593 |
Förp. | 1 items |
Djup | 22 mm |
Byggdjup (tum) | 0,866 inch |
Höjd | 80 mm |
Bygghöjd (tum) | 3,15 inch |
Bredd | 200 mm |
Byggbredd (tum) | 7,874 inch |
Nettovikt | 431,4 g |
RoHS-kompatibilitetsstatus | Påverkas ej |
REACH SVHC | Lead 7439-92-1 |
SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
Artikelbeskrivning | Crimpverktyg |
Utförande | mekanisk, utan utbytbara insatser |
Crimp-område, max. | 6 mm² |
Crimp-område, min | 0,14 mm² |
Kontakttyp | Ändhylsor med/utan plastkrage |
Ledararea max. AWG | AWG 10 |
Ledararea min. AWG | AWG 26 |
Crimpart/-profil | Trapetspressning |
Ändhylsarea, max. | 6 mm² |
Ändhylsarea, min. | 0,14 mm² |
Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318360) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1444050000) |
Användardokumentation | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101182) |
Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000168 |
ETIM 7.0 | EC000168 |
ETIM 8.0 | EC000168 |
ETIM 9.0 | EC000168 |
ECLASS 9.0 | 21-04-38-11 |
ECLASS 9.1 | 21-04-38-11 |
ECLASS 10.0 | 21-04-38-11 |
ECLASS 11.0 | 21-04-38-11 |
ECLASS 12.0 | 21-04-38-11 |
ECLASS 13.0 | 21-04-38-11 |
ECLASS 14.0 | 21-04-38-11 |
