Egenskaper

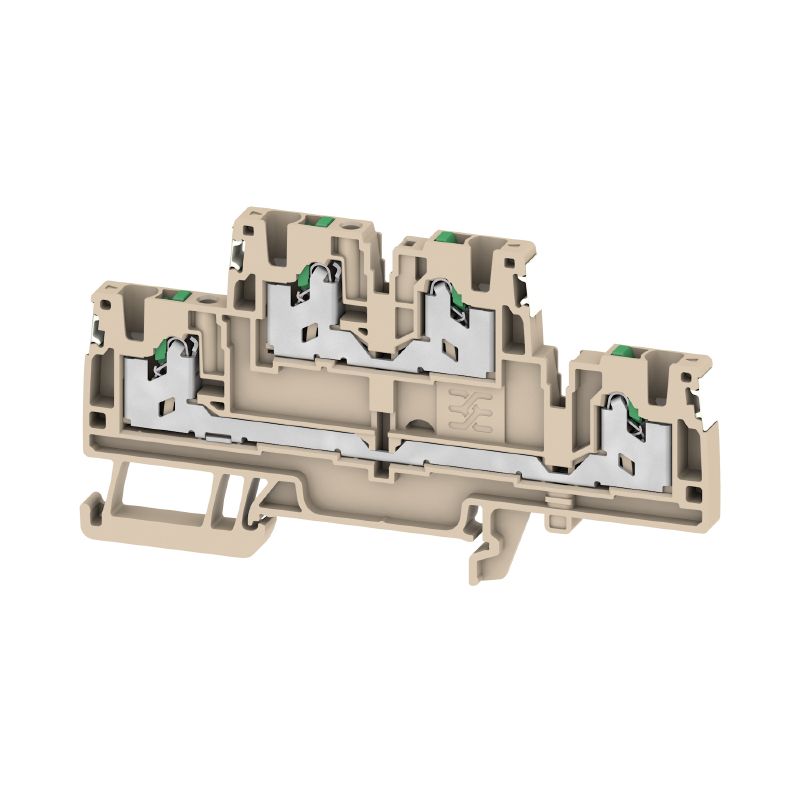

| Artikelbeteckning | Flervånings-radplint, SNAP IN, 2.5 mm², 800 V, 22 A, Antal våningar: 2, mörkbeige, orange, grön |
| Art.nr. | 2902470000 |
| Typ | S2T 2.5 DL |
| GTIN (EAN) | 4099986004887 |
| Förp. | 50 items |
| Djup | 52 mm |
| Byggdjup (tum) | 2,047 inch |
| Höjd | 95 mm |
| Bygghöjd (tum) | 3,74 inch |
| Bredd | 5,1 mm |
| Byggbredd (tum) | 0,201 inch |
| Nettovikt | 15,653 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| Material | Wemid |
| Färgkod | mörkbeige |
| Färg manöverelement |
orange
grön |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 2 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| explosionstestat utförande | Nej |
| Montagesätt | ihakningsbar |
| Monteringstyp | TS 35 |
| rastbar | Nej |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | SNAP IN |
| Anslutningsarea, flertrådig, max. | 2,5 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Anslutningsområde, min. | 0,34 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | SNAP IN |
| Anslutningstyp 2 | SNAP IN |
| Antal anslutningar | 4 |
| Avisoleringslängd | 10 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 2,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 20 |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Tolkdorn enligt 60 947-1 | A2 |
| Tvilling-ändhylsa, max. | 0,75 mm² |
| Tvilling-ändhylsa, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 20 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 2,5 mm² |
| Märkspänning | 800 V |
| Märkspänning DC | 800 V |
| Märkström | 22 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 12 AWG |
| Ledarstorlek Factory wiring min (cURus) | 22 AWG |
| Ledarstorlek Field wiring max (cURus) | 12 AWG |
| Ledarstorlek Field wiring min (cURus) | 22 AWG |
| Spänning grupp B (cURus) | 600 V |
| Spänning grupp C (cURus) | 600 V |
| Spänning grupp D (cURus) | 600 V |
| Ström grupp B (cURus) | 20 A |
| Ström grupp C (cURus) | 20 A |
| Ström Gruppr D (cURus) | 5 A |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305211) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| Godkännanden |    |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
