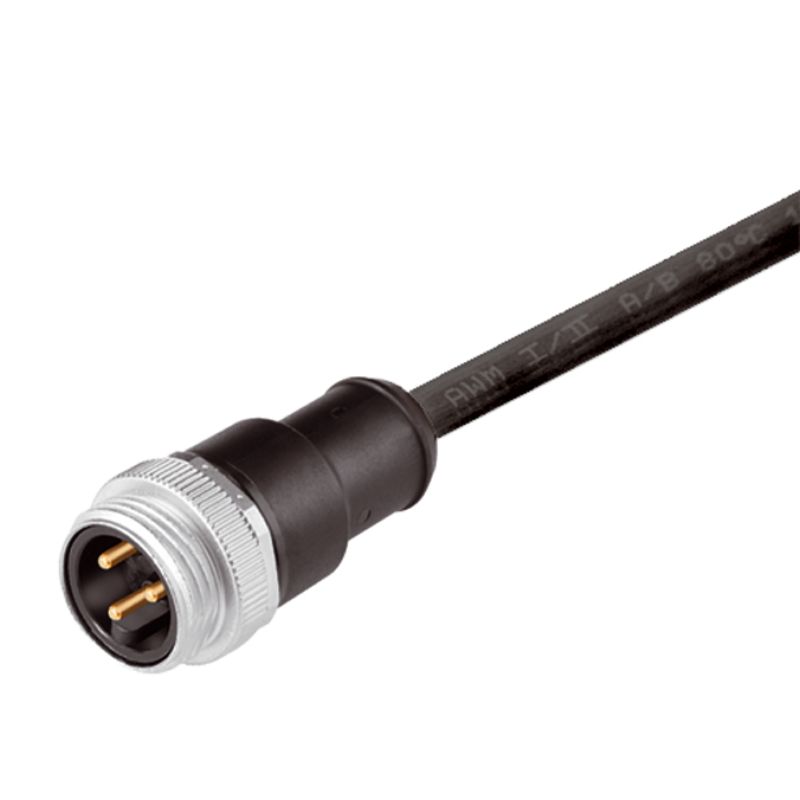

SAIL-7/8G-5-1.5U

Sensor/Aktuator-Ledning, En ände utan kontakt, 7/8", Antal poler : 5 (4 + PE), 1.5 m, Stift, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1292170150

Egenskaper

Allmänna beställningsdata

Utförande	Sensor/Aktuator-Ledning, En ände utan kontakt, 7/8", Antal poler : 5 (4 + PE), 1.5 m, Stift, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.	1292170150
Typ	SAIL-7/8G-5-1.5U
GTIN (EAN)	4050118088168
Förp.	1 items

Mått och vikter

Nettovikt

234 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel
REACH SVHC	Lead 7439-92-1
SCIP	ebf89fc8-a87f-4691-b87a-dfb9921774b4

Tekniska data för kabel

Antal poler	5 (4 + PE)
Böjradie min, rörlig	7,5 x kabeldiameter
Bestrålning tvärbunden	Nej
Beständighet mot svetsgnistor	Nej
Färkodning	brun vit blå svart grön/gul
Halogener	Nej
Isolering	TPM
Kabellängd	1,5 m
Konfigurerbar kabellängd	Nej
Ledararea	1,5 mm²
Mantel i enlighet med UL AWM-stil	20234 (80 °C / 1000 V)
Mantelfärg	svart
Mantelmaterial	PUR
PE-Funktion	Ja
Skärmad	Nej
Släpkedjetålighet	Ja
Säker mot svetsstänk	Nej
Temperaturområde, fast lagd	-50...80 °C
Temperaturområde, rörligt	-20...80 °C
Vridtålighet	0 °/m
Ytterdiameter	8.7 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsgänga	7/8"
bockad	Nej
Isolationshållfasthet	10⁸ Ω
Kapslingsmaterial	PUR
Kodering	ingen
Kontaktmaterial	CuZn
Kontaktyta	Au (guld)
LED	Nej
Märkspänning (UL)	600 V
Material låsring	Zinkpressgjutning
Märkspänning	300 V
Märkström	9 A
Märkstötspänning	2 500 V
Nedsmutsningsgrad	3
Skyddsklass	IP68 i åtdraget tillstånd
Stickcykler	≥ 100
Temperaturområde kapsling	-40 … +85 ° C
Utförande	Stift, rakt

Elektriska egenskaper

Genomgångsmotstånd (6)	≤3 mΩ
Isolationshållfasthet	10⁸ Ω
Märkspänning	300 V
Märkström	9 A (4- och 5-polig), 12 A (3-polig)

Allmänna standarder

Certifikat-Nr. (cULus)

E307231

Kontakt vänster

Stickkontakt vänster

IP68, hankontakt, rak, Plast, oskärmad

Kontakt höger

Stickkontakt höger

fri ledarände

Produktillustrationer

Överskrift för figur 03	Profilritning
Bildtext-03	Male, straight
Överskrift för figur 04	Polschema
Bildtext-04	Male
Överskrift för figur 06	Det idealiska verktyget: Screwty ^{® med momentfunktion}
Bildtext-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F
