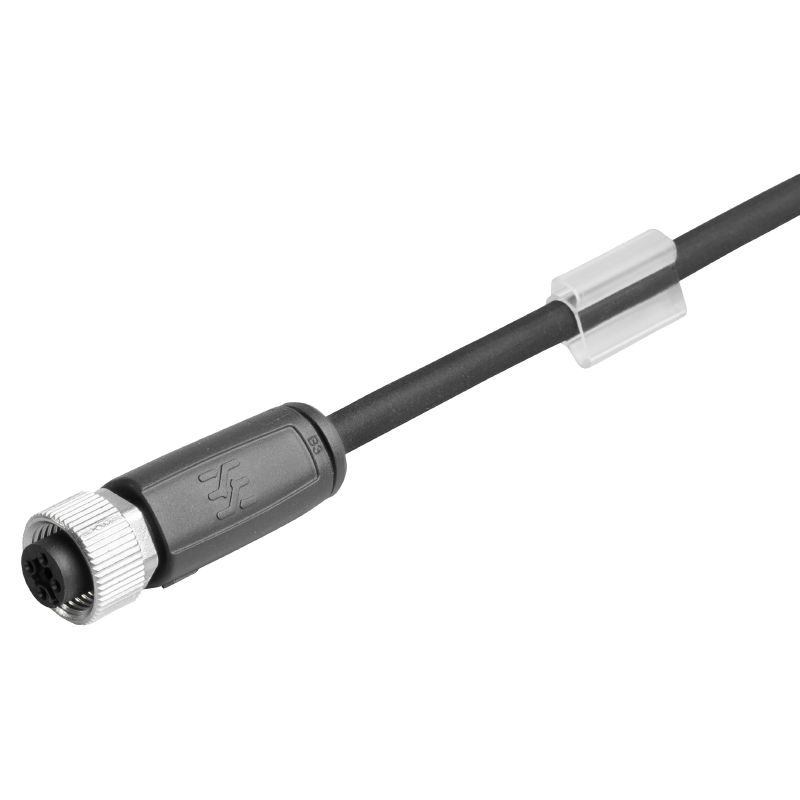

SAIL-M12BG-4-1.5V

Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 4, 1.5 m, Hylsa, rak, Skärmad: Nej, LED: Nej, Mantelmaterial: PVC, Halogener: Ja

Produkt-ID 1925580150

Utförande	Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 4, 1.5 m, Hylsa, rak, Skärmad: Nej, LED: Nej, Mantelmaterial: PVC, Halogener: Ja
Art.nr.	1925580150
Typ	SAIL-M12BG-4-1.5V
GTIN (EAN)	4032248570232
Förp.	1 items

Nettovikt

74 g

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Antal poler	4
Bestrålning tvärbunden	Nej
Beständighet mot svetsgnistor	Nej
Färkodning	brun vit blå svart
Halogener	Ja
Isolering	PVC
Kabellängd	1,5 m
Konfigurerbar kabellängd	Nej
Ledararea	0,34 mm²
Mantel i enlighet med UL AWM-stil	2464 (80 °C / 300 V)
Mantelfärg	svart
Mantelmaterial	PVC
Skärmad	Nej
Släpkedjetålighet	Nej
Säker mot svetsstänk	Nej
Temperaturområde, fast lagd	-30...80 °C
Temperaturområde, rörligt	-5...80 °C
Vridtålighet	0 °/m
Ytterdiameter	5.3 mm ± 0.2 mm

Anslutningsgänga	M12
Anslutningsvridmoment	M12: 0,8 - 1,2 Nm
bockad	Nej
Isolationshållfasthet	10⁸ Ω
Kapslingsmaterial	PUR
Kodering	A-kodad
Kontaktyta	förgylld
LED	Nej
Material låsring	Zinkpressgjutning
Märkspänning	250 V
Märkström	4 A
Nedsmutsningsgrad	3
Nyckelbredd	12 mm
Skyddsklass	IP65 IP66 IP67 IP68 IP69 i åtdraget tillstånd
Stickcykler	≥ 100
Temperaturområde kapsling	-25…+85 °C
Utförande	Hylsa, rak

Isolationshållfasthet	10⁸ Ω
Märkspänning	250 V

Certifikat-Nr. (cULus)	E307231
Kontaktdon Norm	IEC 61076-2-101

Kontaktdon Norm

IEC 61076-2-101

Stickkontakt vänster

M12, A-kodad, IP69, honkontakt, rak, Plast, oskärmad

Stickkontakt höger

fri ledarände

Överskrift för figur 04	Polschema
Bildtext-04	Socket
Överskrift för figur 05	Kopplingsbild
Överskrift för figur 06	Det idealiska verktyget: Screwty ^{® med momentfunktion}
Bildtext-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153069)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1925580150)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1925580150)
Meddelande om produktändring	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Godkännanden	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat-Nr. (cULus)	E307231
