Egenskaper
| Utförande | Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 5, 20 m, Hylsa, rak, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej |
| Art.nr. | 9456142000 |

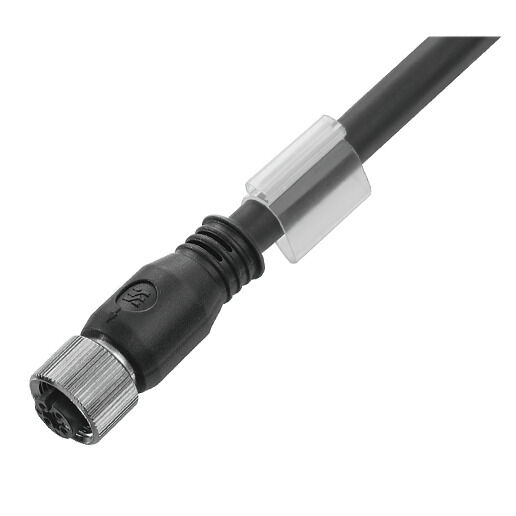

| Typ | SAIL-M12BG-5S20U |
| GTIN (EAN) | 4050118080087 |
| Förp. | 1 items |
| Nettovikt | 926 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| Accelerartion | 5 m/s² |
| Antal poler | 5 |
| Böjcykler | 2 Mio |
| Böjradie min, fast monterad | 5 x kabeldiameter |
| Böjradie min, rörlig | 10 x kabeldiameter |
| Bestrålning tvärbunden | Nej |
| Beständighet mot svetsgnistor | Nej |
| Färkodning |
blå
vit brun grå svart |
| Flamhärdighet |
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2 |
| Halogener | Nej |
| hastighet | 200 m/s |
| Hydrolys- och mikrobresistent | Ja |
| Isolering | PP |
| Kabellängd | 20 m |
| Konfigurerbar kabellängd | Nej |
| Kärna i enlighet med UL AWM-stil | 10493 (80 °C / 300 V) |
| LABS-fri | Ja |
| Ledararea | 0,34 mm² |
| Mantel i enlighet med UL AWM-stil | 20549 (80 °C / 300 V) |
| Mantelfärg | svart |
| Mantelmaterial | PUR |
| Oljebeständighet | motsvarande IEC 60811:404 |
| Skärmad | Ja |
| Släpkedjetålighet | Ja |
| Säker mot svetsstänk | Nej |
| Temperaturområde, fast lagd | -40...80 °C |
| Temperaturområde, rörligt | -25...80 °C |
| Vridtålighet | 0 °/m |
| Ytterdiameter | 5.7 mm ± 0.2 mm |
| Anslutningsgänga | M12 |
| Anslutningsvridmoment | M12: 0,8 - 1,2 Nm |
| bockad | Nej |
| Isolationshållfasthet | 108 Ω |
| Kapslingsmaterial | PUR |
| Kodering | A-kodad |
| Kontaktyta | förgylld |
| LED | Nej |
| Material låsring | Zinkpressgjutning |
| Märkspänning | 60 V |
| Märkström | 4 A |
| Nedsmutsningsgrad | 3 |
| Skyddsklass |
IP65
IP66 IP67 IP68 i åtdraget tillstånd |
| Stickcykler | ≥ 100 |
| Temperaturområde kapsling | -25…+85 °C |
| Utförande | Hylsa, rak |
| Isolationshållfasthet | 108 Ω |
| Märkspänning | 60 V |
| Certifikat-Nr. (cULus) | E307231 |
| Kontaktdon Norm | IEC 61076-2-101 |
| Kontaktdon Norm | IEC 61076-2-101 |
| Stickkontakt vänster | M12, A-kodad, IP69, honkontakt, rak, Plast, skärmade |
| Stickkontakt höger | fri ledarände |
| Överskrift för figur 04 | Polschema |
| Bildtext-04 | Socket |
| Överskrift för figur 06 | Det idealiska verktyget: Screwty ® med momentfunktion |
| Bildtext-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153262) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9456142000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E307231 |
