SAIL-VSA-DS-M12G-5.0U
SAIL-VSA-DS-M12G-5.0U

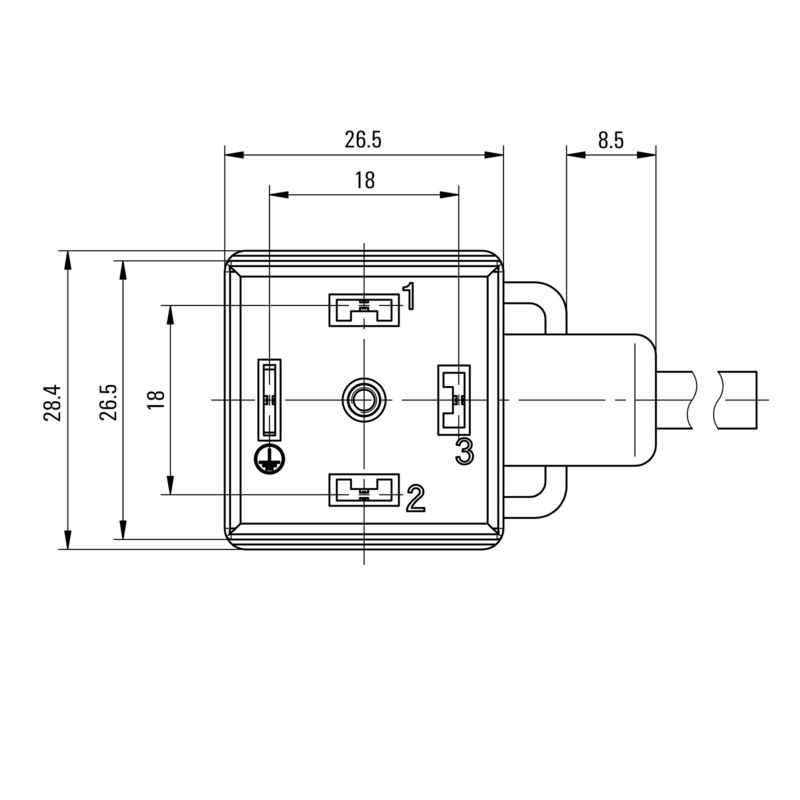

Габаритный чертеж
SAIL-VSA-DS-M12G-5.0U
Габаритный чертеж
Male, straight
SAIL-VSA-DS-M12G-5.0U

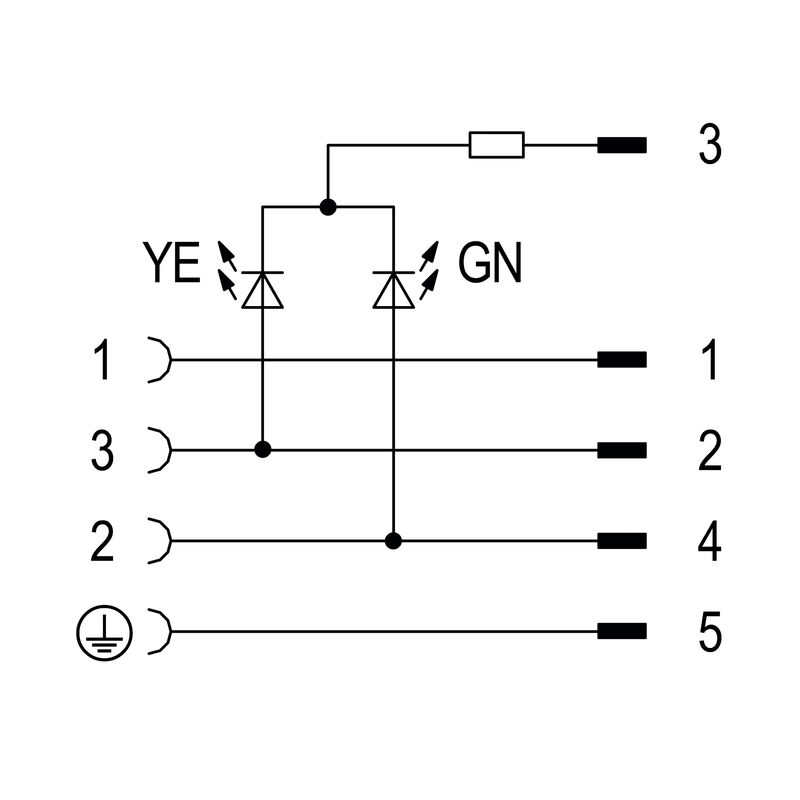

Схема контактов
SAIL-VSA-DS-M12G-5.0U
Схема контактов
M12 = A-coded
SAIL-VSA-DS-M12G-5.0U
Монтаж

SAIL-VSA-DS-M12G-5.0U

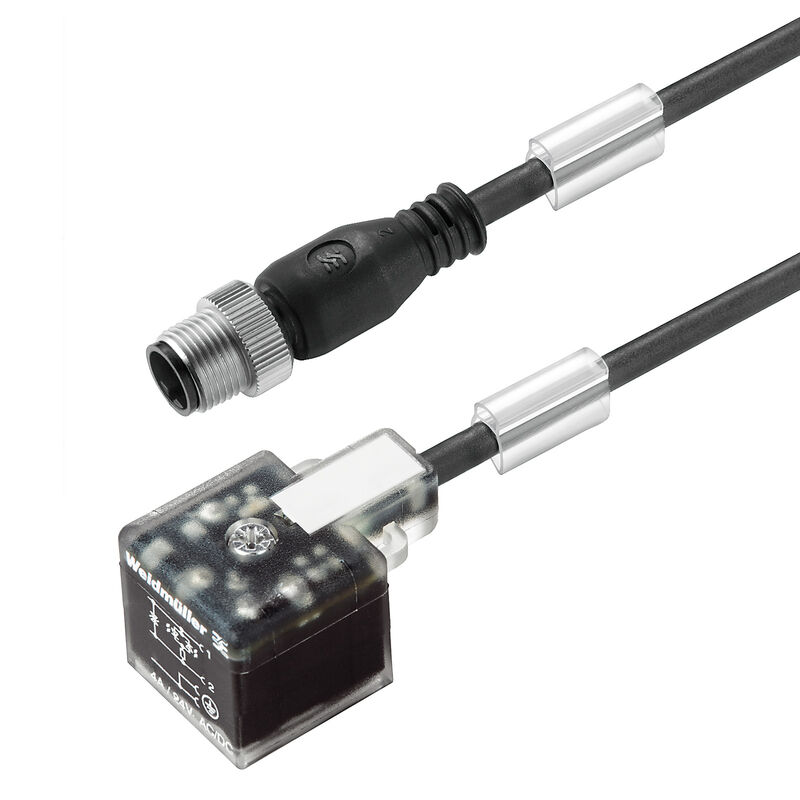

Кабель клапана (в сборе), Вилка прямая - клапанная вилка, Конструкция A (18 мм), M12 = A-кодировка, Длина кабеля: 5 m, Полиуретан, черный

Art.-Nr. 1316550500
Datenblatt herunterladen Инженерная поддержка
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Кабель клапана (в сборе), Вилка прямая - клапанная вилка, Конструкция A (18 мм), M12 = A-кодировка, Длина кабеля: 5 m, Полиуретан, черный
Заказ №
1316550500
Тип
SAIL-VSA-DS-M12G-5.0U
GTIN (EAN)
4050118119794
Кол.
1 Штука

Размеры и массы

Масса нетто
224 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

Технические характеристики кабеля

Acceleration
5 m/s²
Bending cycles
3 млн
Beständighet mot svetsgnistor
Нет
Configurable cable length
Нет
Färkodning
синий
коричневый
зеленый/желтый
черный
белый
Halogen
Нет
Insulation
PP
Köpeny anyaga
Полиуретан
Radio de flexión mín., con movimiento
10 * диаметр кабеля
Radio de flexión mín., fijo
5 x диаметр кабеля
Säker mot svetsstänk
Нет
Temperature range, moving
-30...90 °C
Temperaturområde, fast lagd
-40...90 °C
Vridtålighet
0 °/m
Возможно использование с троссом для протяжки
Да
Длина кабеля
5 m
Количество контактов
4 (3 + PE)
Наружный диаметр
5.2 mm ± 0.2 mm
Поперечное сечение жилы
0,34 mm²
Функция PE
Да
Цвет оболочки
черный
Экранированный
Нет
속도
200 m/min

PB46 Общие технические данные

IP67
когда ввинчен
LED
Да
Диапазон температур корпуса
-25…+80 °C
Исполнение
Вилка прямая - клапанная вилка
Кодировка
Конструкция A (18 мм)
M12 = A-кодировка
Материал контакта
CuZn
Материал резьбового кольца
CuZn, никелирование
Момент затяжки
Крепежный винт М3: 0,4 Нм
M12: 1.0 Nm
Номинальное напряжение
24 V
Номинальный ток
4 A
Основной материал корпуса
TPU
Поверхность контакта
луженые
Соединительная резьба
прочее
Степень загрязнения
3

Вилка левосторонняя

Штекер левый
соединитель, Клапанный штекер, Конструкция A (18 мм), Число полюсов: 4, IP67, розеточный контакт, угловой 0°, Светодиод, желтый и зеленый, неэкранированный

Вилка правосторонняя

Штекер правый
соединитель, M12, A-кодировка, Число полюсов: 5, IP67, штыревой контакт, прямой, неэкранированный

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
