Egenskaper

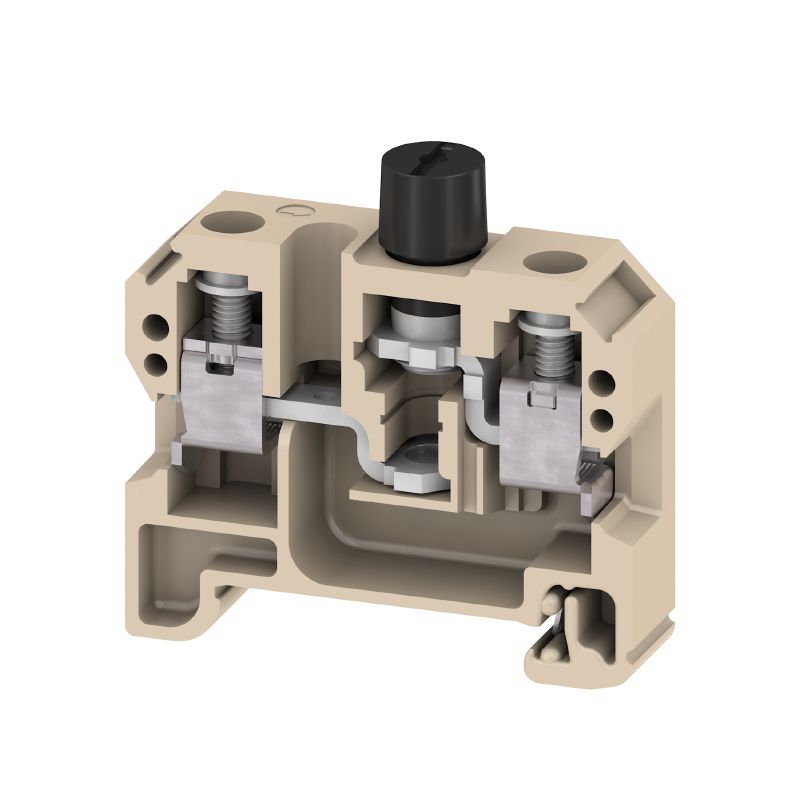

| Utförande | Säkringsplint, Skruvanslutning, mörkbeige, 10 mm², 10 A, 500 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-0, 5VA, KrG, G-Si. 5 x 20 |
| Art.nr. | 0501600000 |
| Typ | SAKS 1/35/G20 DB |
| GTIN (EAN) | 4008190164843 |
| Förp. | 20 items |
| Djup | 53 mm |
| Byggdjup (tum) | 2,087 inch |
| Höjd | 54 mm |
| Bygghöjd (tum) | 2,126 inch |
| Bredd | 13 mm |
| Byggbredd (tum) | 0,512 inch |
| Nettovikt | 38,6 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | KrG |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 |
V-0
5VA |
| Utförande |
Skruvanslutning
Säkringselement öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringsanvisning | Direktmontage |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max. | 10 mm² |
| Anslutningsarea, flertrådig, max. | 10 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsområde, max. | 16 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Anslutningstyp 2 | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 12 mm |
| Elektrisk momentskruvdragare typ DMS | 4 |
| Klingmått | 1,0 x 5,5 mm |
| Klämskruv | M 4 |
| Ledararea, entrådig, max. | 16 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 10 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 10 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 10 mm² |
| Tolkdorn enligt 60 947-1 | B6 |
| Åtdragningsmoment, max. | 2,4 Nm |
| Åtdragningsmoment, min. | 1,2 Nm |
| Certifikat nr. (CSA) | 12400-198 |
| Ledararea max. (CSA) | 10 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp C (CSA) | 600 V |
| Ström Gr C (CSA) | 10 A |
| Spänningstyp för indikeringen | AC/DC |
| Drivspänning max. | 500 V |
| Indikering | utan LED |
| Säkringshållare (Hållarinsats) | skruvbar |
| Säkringsinsats | G-Si. 5 x 20 |
| Spänningstyp för indikeringen | AC/DC |
| Ledardiameter, AWG, max | AWG 10 |
| Ledardiameter, AWG, min. | AWG 26 |
| Monteringsanvisning | Direktmontage |
| Skena | TS 35 |
| Märkarea | 10 mm² |
| Märkspänning | 500 V |
| Märkspänning DC | 500 V |
| Märkström | 10 A |
| Ström med max. ledare | 10 A |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,56 mΩ |
| Märkstötspänning | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,82 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 8 AWG |
| Ledarstorlek Factory wiring min (UR) | 26 AWG |
| Ledarstorlek Field wiring max (UR) | 10 AWG |
| Ledarstorlek Field wiring min (UR) | 22 AWG |
| Spänning grupp C (UR) | 600 V |
| Ström Gr C (UR) | 6.3 A |
| Produktinformation | Spänningen beror på det valda säkringselementet eller den valda indikatorlampan |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153725) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_294592) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Godkännanden |      |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
