SC 3.81/14/90G 3.2SN OR BX

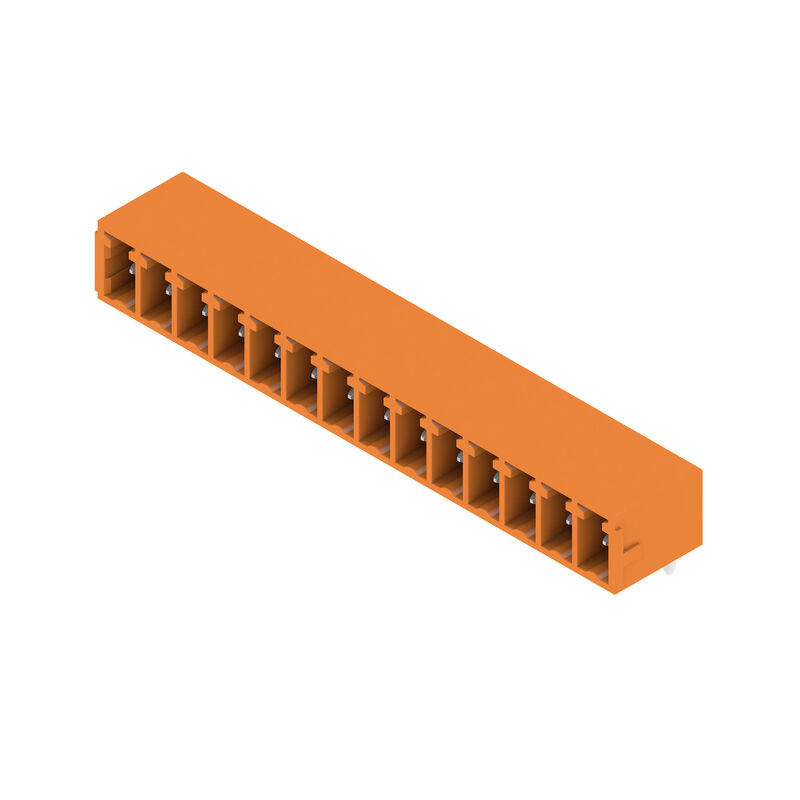

Produktbild
SC 3.81/14/90G 3.2SN OR BX

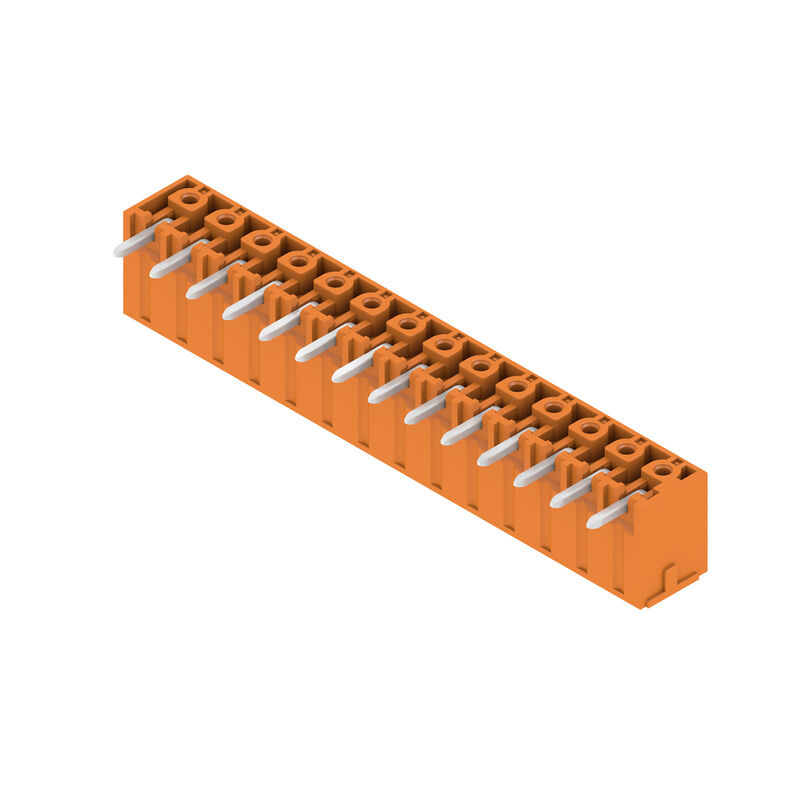

Produktbild
SC 3.81/14/90G 3.2SN OR BX
Maßbild

SC 3.81/14/90G 3.2SN OR BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 3.81 mm, Polzahl: 14, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box

Art.-Nr. 1942190000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Verwandte Artikel 27
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Версия
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 3.81 mm, Polzahl: 14, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box
Заказ №
1942190000
Тип
SC 3.81/14/90G 3.2SN OR BX
GTIN (EAN)
4032248655403
VPE
30 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Verpackung
Box

Abmessungen und Gewichte

Глубина
9,2 mm
Tiefe (inch)
0,362 inch
Высота
10,3 mm
Höhe (inch)
0,406 inch
Höhe niedrigstbauend
7,1 mm
Ширина
54,74 mm
Breite (inch)
2,155 inch
Nettogewicht
3,019 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BC/SC 3.81
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Pitch in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Angulo de salida
90°
Polzahl
14
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
0 / -0,2 mm
Lötstift-Abmessungen
d = 1,0 mm
oktogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,2 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
49,53 mm
L1 in Zoll
1,95 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckkraft/Pol, max.
7 N
Ziehkraft/Pol, max.
5 N

Werkstoffdaten

Isolierstoff
PA GF
Colour
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 550
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Kupferlegierung
Kontaktoberfläche
verzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,3 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 76 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
11 A
Intensidad nominal (Use Group D / CSA)
10 A
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
338 mm
VPE Breite
130 mm
Výška VPE
27 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Zeichnungsangabe P = Raster
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
