SL-SMT 5.08HC/10/90F 3.2SN BK BX
SL-SMT 5.08HC/10/90F 3.2SN BK BX

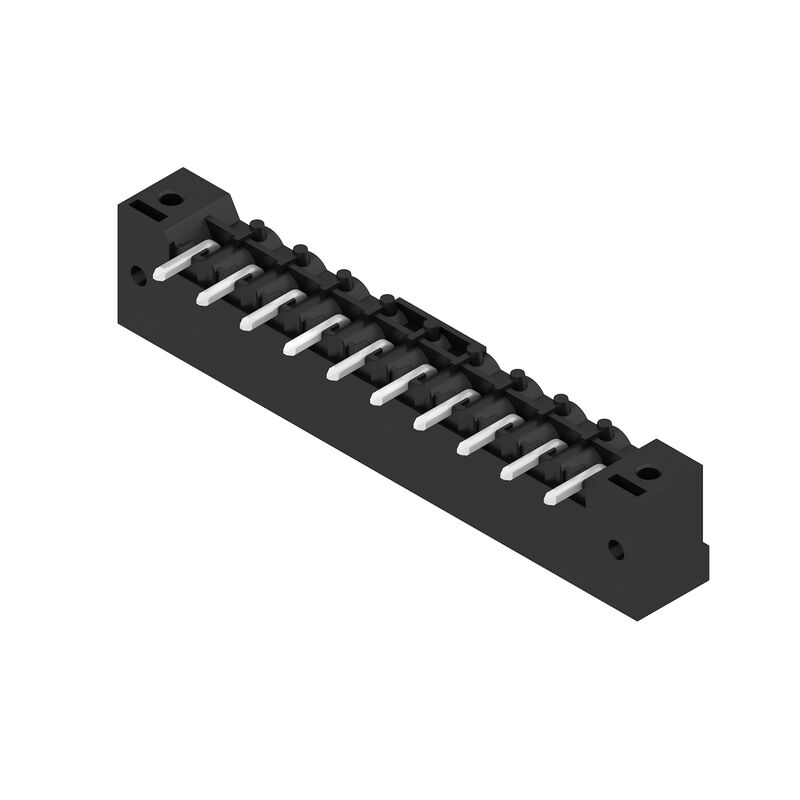

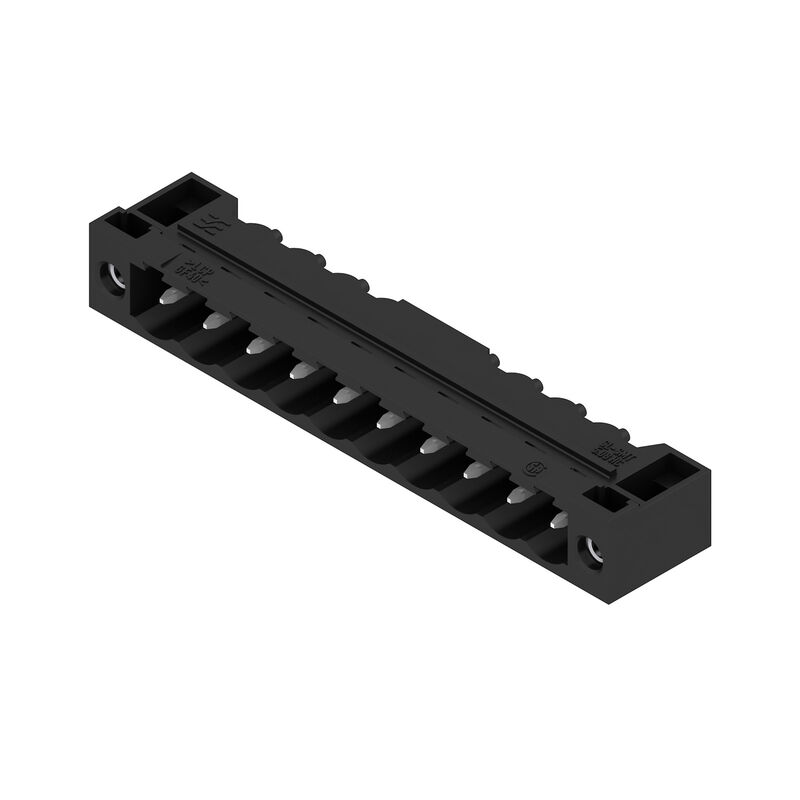

Obrázek výrobku
SL-SMT 5.08HC/10/90F 3.2SN BK BX
Dimensional drawing
SL-SMT 5.08HC/10/90F 3.2SN BK BX
Výhoda produktu
Safe power transmission
Proven properties

SL-SMT 5.08HC/10/90F 3.2SN BK BX

PCB plug-in connector, male header, Flange, THT/THR solder connection, 5.08 mm, Number of poles: 10, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box

ID výrobku 1837710000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Je protikusem 23 Příbuzné výrobky 21
Homologaciones General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Datos nominales conformes a IEC Rated data acc. to CSA Données nominales selon UL 1059 Packing Note importante Classifications

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
PCB plug-in connector, male header, Flange, THT/THR solder connection, 5.08 mm, Number of poles: 10, 90°, Solder pin length (l): 3.2 mm, tinned, black, Box
Order No.
1837710000
Type
SL-SMT 5.08HC/10/90F 3.2SN BK BX
GTIN (EAN)
4032248347520
Qty.
30 items
제품 데이터
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
패키징
박스

Dimensions and weights

Depth
12 mm
Depth (inches)
0,472 inch
Height
11,7 mm
Hauteur (pouces)
0,461 inch
Hauteur version la plus basse
8,5 mm
Width
60,96 mm
Larghezza (pollici)
2,4 inch
Net weight
4,83 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

System specifications

Produktfamilie
OMNIMATE Signal - series BL/SL 5.08
Anschlussart
Board connection
Montage auf der Leiterplatte
Collegamento a saldare THT/THR
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
90°
Number of poles
10
Number of solder pins per pole
1
Lötstiftlänge (l)
3,2 mm
Solder pin length tolerance
0 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
ośmiokątny
Solder eyelet hole diameter (D)
1,5 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 in mm
45,72 mm
L1 в дюймах
1,8 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Усилие вставки на полюс, макс.
9 N
Усилие вытягивания на полюс, макс.
7 N
Момент затяжки
  • Тип момента затяжки:
    Крепежный винт, Печатная плата
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,15 Nm
      • макс.:
        0,2 Nm
    • Рекомендуемый винт:
      • Артикул:
        1610740000

Material data

Insulating material
LCP GF
Colour
noir
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 가연성 등급
V-0
Contact material
Stop Cu
Contact surface
cynowana
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn матовый
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Datos nominales conformes a IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
27,5 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
18,5 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Données nominales selon UL 1059

Institut (UR)
UR
Certificate No. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Packaging
Box
VPE length
342 mm
VPE width
133 mm
VPE height
22 mm

Note importante

IPC conformity
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notes

• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Diametro del foro di equipaggiamento D = 1,4+0,1 mm
• Diametro del foro di saldatura D = 1,5 + 0,1 mm, da 9 poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
