SLD 3.50/14/90F 3.2SN OR BX

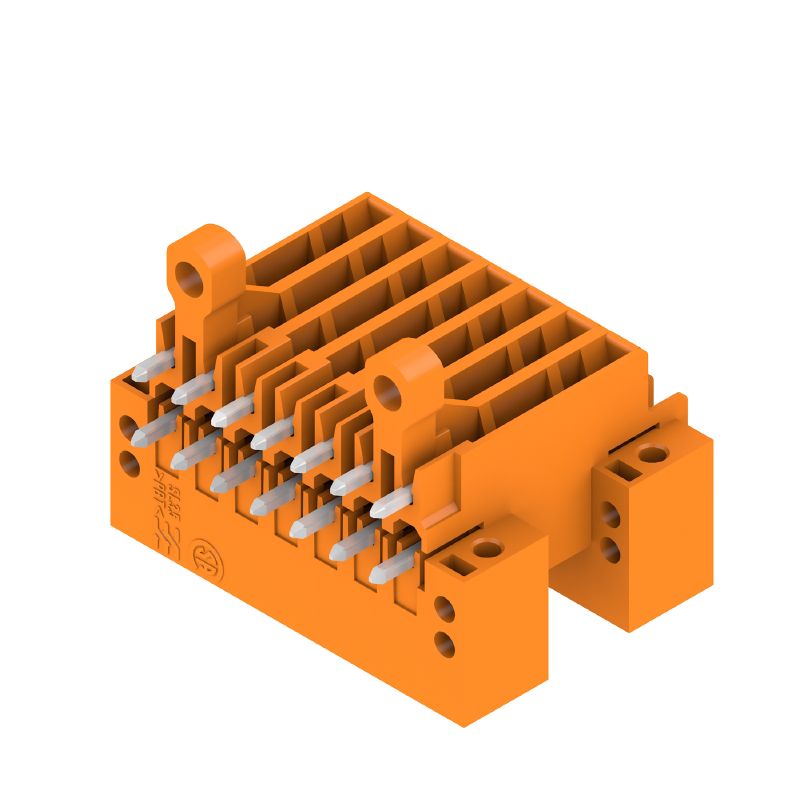

Product image
SLD 3.50/14/90F 3.2SN OR BX
Product image
SLD 3.50/14/90F 3.2SN OR BX
Dimensional drawing

SLD 3.50/14/90F 3.2SN OR BX

PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 14, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Ürün No. 1633860000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 3 Şunun karşı parçasıdır 10 İlgili ürünler 27
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Important note Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

General ordering data

Версия
PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 14, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Заказ №
1633860000
Тип
SLD 3.50/14/90F 3.2SN OR BX
GTIN (EAN)
4008190258313
Кол.
20 adet
Product data
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Packaging
Box

Dimensions and weights

Глубина
24,7 mm
Глубина (дюймов)
0,972 inch
Высота
26,5 mm
Height (inches)
1,043 inch
Height of lowest version
23,3 mm
Ширина
31,5 mm
Width (inches)
1,24 inch
Масса нетто
9,18 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System specifications

Серия изделия
OMNIMATE Signal - series BL/SL 3.50
Вид соединения
Board connection
Монтаж на печатной плате
THT solder connection
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Угол вывода
90°
Number of poles
14
Количество контактных штырьков на полюс
1
Длина штифта для припайки (l)
3,2 mm
Допуск на длину выводов под пайку
0 / -0.3 mm
Размеры выводов под пайку
d = 1.2 mm
Octagonal
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
21 mm
L1 in inches
0,827 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
10 N
Pulling force/pole, max.
8 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Part number:
        1610740000

Material data

Изоляционный материал
PBT
Цветовой код
orange
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
UL 94 flammability rating
V-0
Материал контакта
Cu-alloy
Поверхность контакта
tinned
Layer structure of solder connection
2...3 µm Ni / 5...7 µm Sn glossy
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
10,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
8 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
9 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
7 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
200 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
125 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1s with 80 A

Rated data acc. to CSA

Институт (CSA)
CSA
Сертификат № (CSA)
154685-1318353
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
8 A
Номинальный ток (группа использования D/CSA)
8 A
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
8 A
Номинальный ток (группа использования D/UL 1059)
8 A
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Packing

Упаковка
Box
Длина VPE
101 mm
VPE с
87 mm
Высота VPE
82 mm

Important note

Соответствие IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Примечания
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
