SU 10.16HP/02/90G 3.5AG BK BX

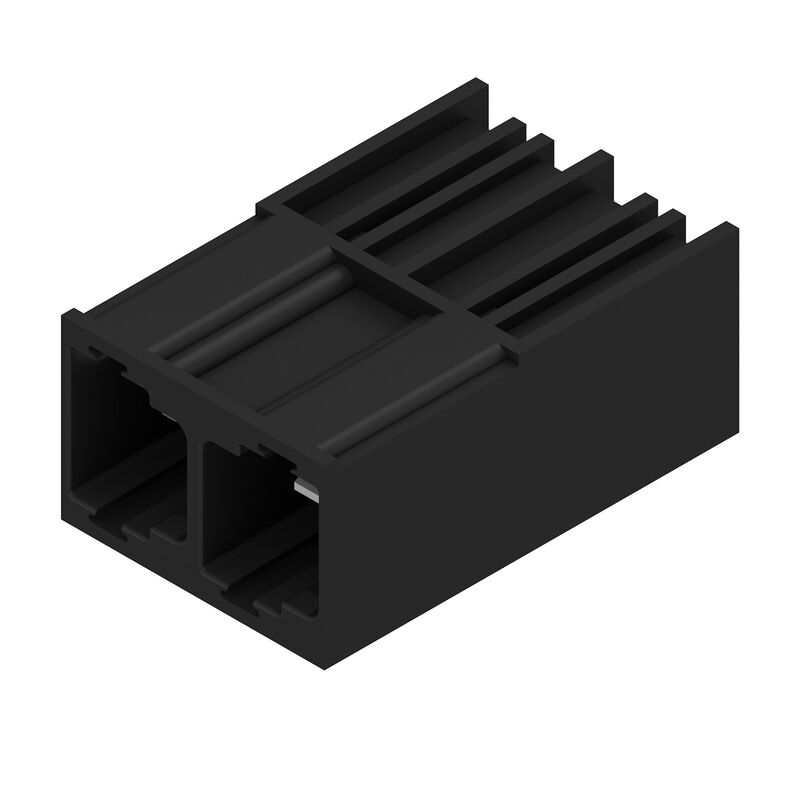

제품 이미지
SU 10.16HP/02/90G 3.5AG BK BX

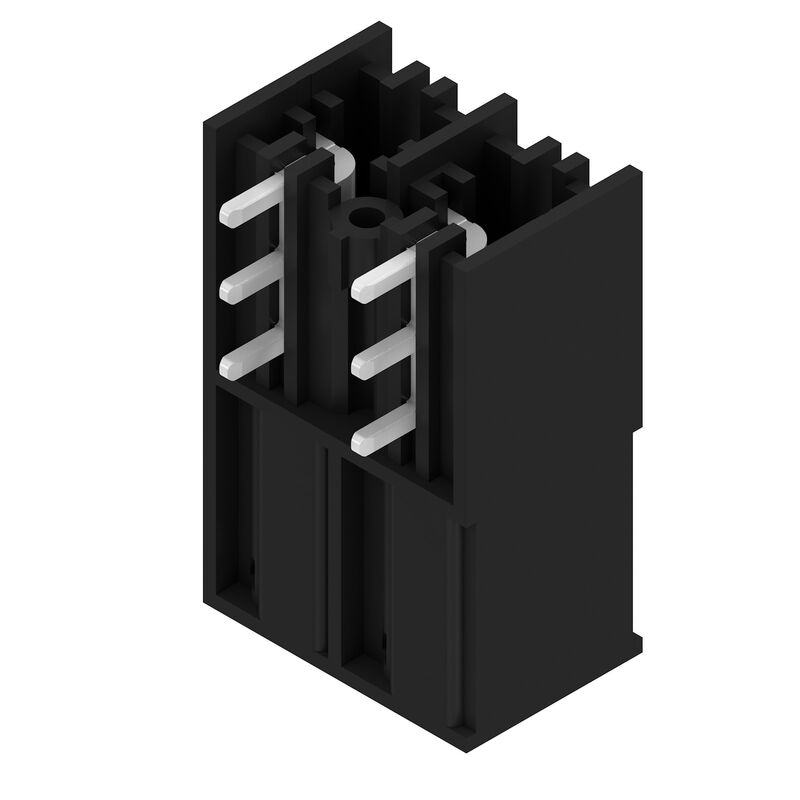

제품 이미지
SU 10.16HP/02/90G 3.5AG BK BX

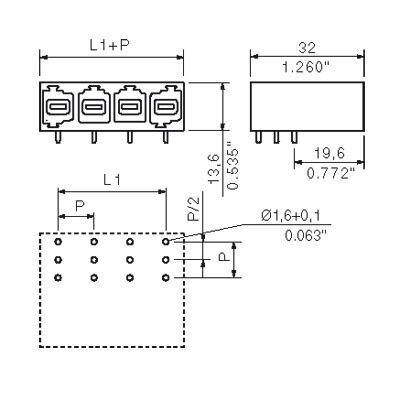

Dimensional drawing

SU 10.16HP/02/90G 3.5AG BK BX

PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT 용접 결선, 10.16 mm, 극 수: 2, 90°, 솔더 핀 길이(l): 3.5 mm, 은도금, 검정, 박스

항목 번호 1813330000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 2 대상 상대품: 3 관련 제품 17
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT 용접 결선, 10.16 mm, 극 수: 2, 90°, 솔더 핀 길이(l): 3.5 mm, 은도금, 검정, 박스
주문 번호
1813330000
유형
SU 10.16HP/02/90G 3.5AG BK BX
GTIN(EAN)
4032248297511
수량
90  items
제품 데이터
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
패키징
박스

치수 및 중량

순중량
4.878  g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

시스템 사양

제품군
OMNIMATE 파워 - 시리즈 BU/SU 10.16HP
결선 유형
보드 결선
PCB에 장착
THT 용접 결선
피치(mm)(P)
10.16  mm
피치(인치)(P)
0.4  "
외향 엘보
90°
극 수
2
폴당 용접 핀 수
3
솔더 핀 길이(l)
3.5  mm
솔더핀 길이 공차
+0,1 / -0,3 mm
솔더핀 크기
1.2 x 1.1 mm
솔더핀 크기 = d 공차
+0,1 / -0,1 mm
솔더 구멍 직경(D)
1.6  mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1(mm)
10.16  mm
L1(인치)
0.4  "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전, 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드
볼륨 저항
2.00 mΩ
코딩 가능
예

자재 데이터

절연재
PBT GF
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
은도금
용접 결선의 레이어 구조
≥ 3 µm Ag
플러그 접점의 레이어 구조
≥ 3 µm Ag
보관 온도, 최소
-40  °C
보관 온도, 최대
70  °C
작동 온도, 최소
-50  °C
작동 온도, 최대
120  °C
온도 범위, 설치, 최소
-25  °C
온도 범위, 설치, 최대
120  °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
78.3  A
정격 전류, 최대 극 수(Tu=20°C)
67.9  A
정격 전류, 극 수(Tu=40°C)
70.6  A
정격 전류, 최대 극 수(Tu=40°C)
61.3  A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1,000  V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
1,000  V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
690  V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6  kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
8  kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
8  kV
단시간 내전류 저항
3 x 1s mit 1000 A
연면거리, 분
10.5  mm
최소간격, 분
8.9  mm

CSA에 따른 정격 데이터

정격 전압(사용 그룹 B / CSA)
300  V
정격 전압(사용 그룹 C / CSA)
300  V
정격 전압(사용 그룹 D / CSA)
600  V
정격 전류(사용 그룹 B / CSA)
60  A
정격 전류(사용 그룹 C / CSA)
60  A
정격 전류(사용 그룹 D / CSA)
5  A

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300  V
정격 전압(사용 그룹 C / UL 1059)
300  V
정격 전압(사용 그룹 D / UL 1059)
600  V
정격 전류(사용 그룹 B / UL 1059)
60  A
정격 전류(사용 그룹 C / UL 1059)
60  A
정격 전류(사용 그룹 D / UL 1059)
5  A
공간거리, min.
8.9  mm
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조
연면거리, 분.
10.5  mm

패키징

패키징
박스
VPE 길이
140  mm
VPE 폭
86  mm
VPE 높이
67  mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
