Egenskaper

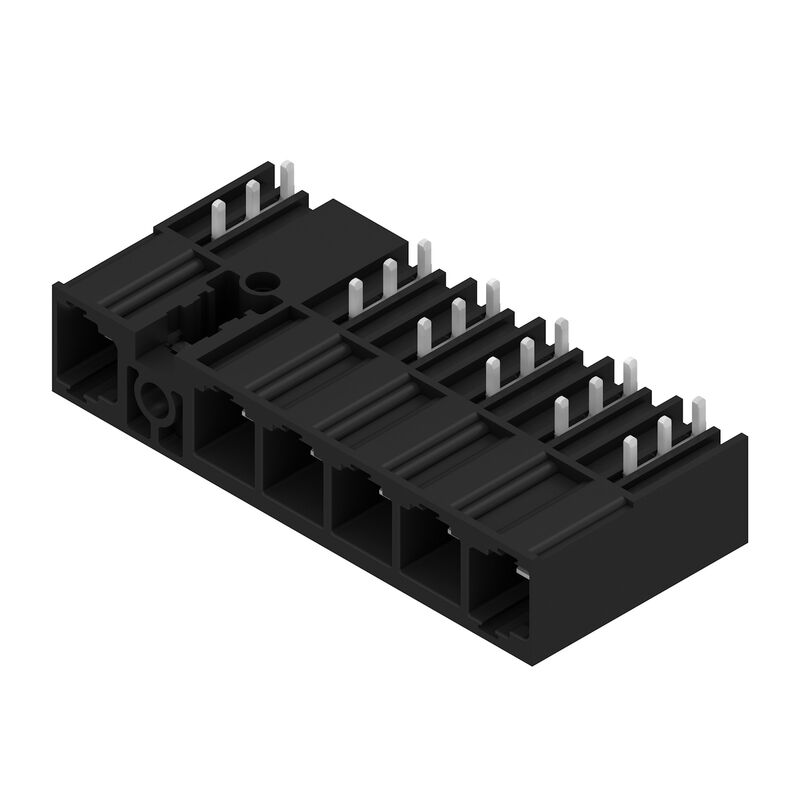

| Utförande | Kretskortsstickanslutning, Stiftlist, THT lödanslutning, 10.16 mm, Antal poler: 6, 270°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box |
| Art.nr. | 2597300000 |
| Typ | SU 10.16HP/06/270MF2 3.5AG BK BX |
| GTIN (EAN) | 4050118609462 |
| Förp. | 24 items |
| Produktparametrar |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| Förpackning | Box |
| Nettovikt | 25,32 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie BU/SU 10.16HP |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT lödanslutning |
| Delning i mm (P) | 10,16 mm |
| Delning i tum (P) | 0,4 " |
| Anslutningsvinkel | 270° |
| Antal poler | 6 |
| Lödstiftlängd (l) | 3,5 mm |
| Tolerans för stiftlängd | +0,1 / -0,3 mm |
| Dimensioner för lödstift | 1,2 x 1,1 mm |
| Dimensioner för lödstift = d-tolerans | +0,1 / -0,1 mm |
| L1 i mm | 50,8 mm |
| L1 i tum | 2 " |
| Polradstal | 2 |
| Åtdragningsmoment |
|
| Isoleringsmaterial | PBT GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 120 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 120 °C |
| Märkström, min. antal poler (Tu=20°C) | 78,3 A |
| Märkström, max. antal poler (Tu=20°C) | 67,9 A |
| Märkström, min. antal poler (Tu=40°C) | 70,6 A |
| Märkström, max. antal poler (Tu=40°C) | 61,3 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 1 000 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 690 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 8 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 8 kV |
| Krypsträcka, min. | 10,5 mm |
| Luftsträcka, min. | 8,9 mm |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp C / CSA) | 300 V |
| Märkspänning (användargrupp D / CSA) | 600 V |
| Märkström (användargrupp B / CSA) | 60 A |
| Märkström (användargrupp C / CSA) | 60 A |
| Märkström (användargrupp D / CSA) | 5 A |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp C / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkström (användargrupp B / UL 1059) | 60 A |
| Märkström (användargrupp C / UL 1059) | 60 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Krypsträcka, min. | 10,5 mm |
| Luftsträcka, min. | 8,9 mm |
| Förpackning | Box |
| VPE-längd | 338 mm |
| VPE-bredd | 130 mm |
| VPE-höjd | 44 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • Märkström relaterad till märkarea och min. antal poler. • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board. • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290101) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2597300000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Uppfyllelse |
