SV-SMT 7.62HP/05/90MF3 SC/8 2.6SN BX
Illustration du produit

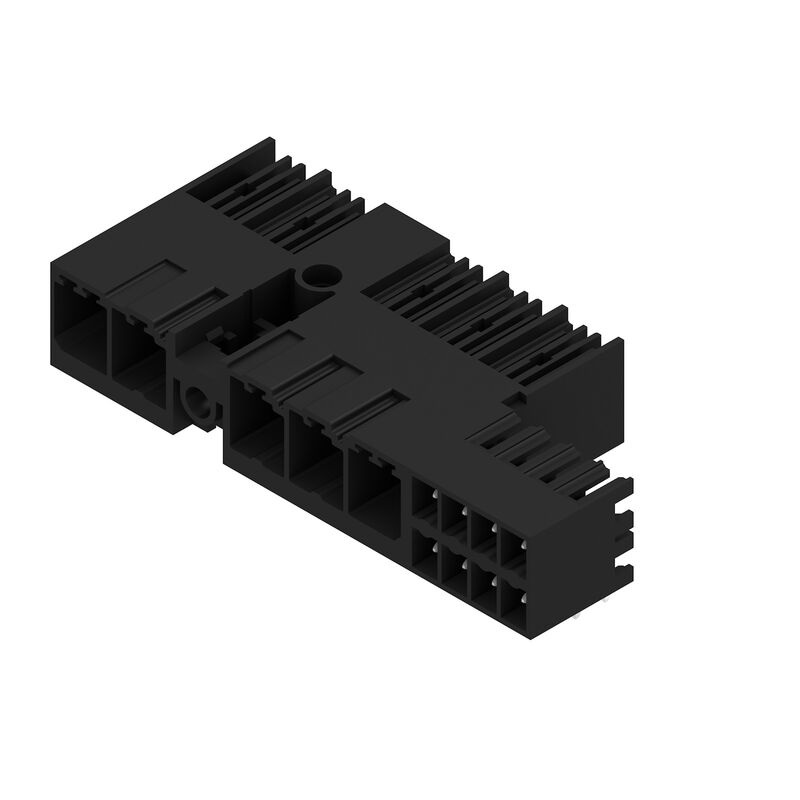

SV-SMT 7.62HP/05/90MF3 SC/8 2.6SN BX
Illustration du produit

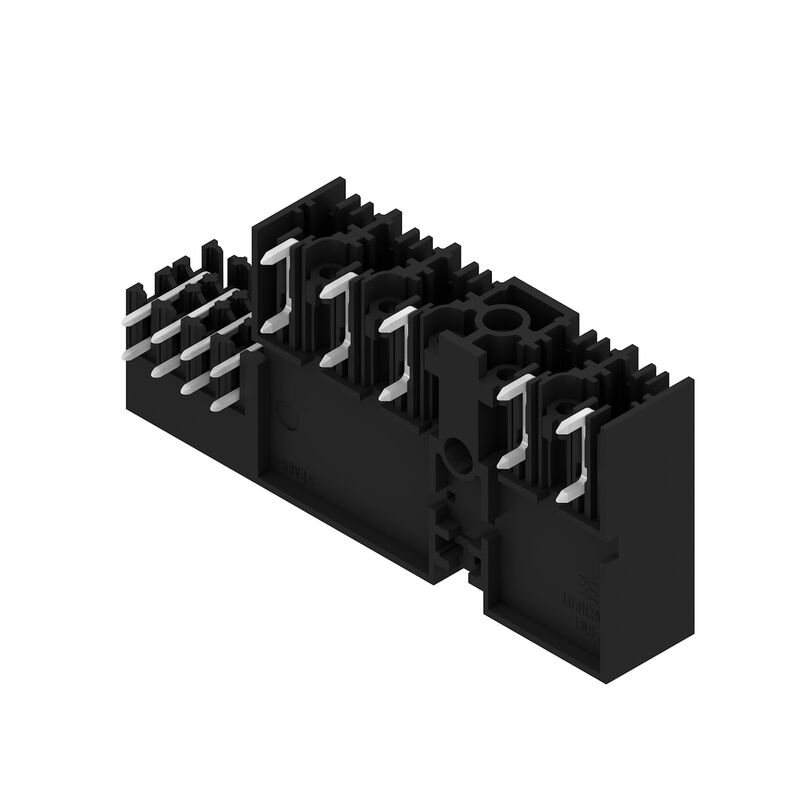

SV-SMT 7.62HP/05/90MF3 SC/8 2.6SN BX
Dimensional drawing

SV-SMT 7.62HP/05/90MF3 SC/8 2.6SN BX

Ce produit ne sera bientôt plus disponible.

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT/THR-forrasztott csatlakozással, 7.62 mm, Pólusszám: 5, 90°, Forrasztótüske hossza (l): 2.6 mm, ónozott, fekete, Doboz

N.º de artículo 2529850000
Descargar hoja de datos Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Est la pièce opposée de 2 Autres produits de la même gamme 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Environmental Product Compliance System specifications Anyagjellemzők Rated data acc. to IEC Données nominales selon UL 1059 Packing Műszaki adatok – hibrid Nota importante Klasyfikacje

Tanúsítványok

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Általános rendelési adatok

Versión
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT/THR-forrasztott csatlakozással, 7.62 mm, Pólusszám: 5, 90°, Forrasztótüske hossza (l): 2.6 mm, ónozott, fekete, Doboz
Código
2529850000
Tipo
SV-SMT 7.62HP/05/90MF3 SC/8 2.6SN BX
GTIN (EAN)
4050118540055
Cantidad
30 Pièce
Indices de produit
IEC: 1000 V / 41 A
UL: 300 V / 33 A
Emballage
Boîte
Estado de entrega
Cet article ne sera plus disponible à l'avenir.
Última fecha de pedido
/Date(1806444000000)/

Méretek és tömegek

Profundidad
28,3 mm
Profundidad (pulgadas)
1,114 inch
Altura
14 mm
Altura (pulgadas)
0,551 inch
Najmniejsza wysokość montażu
11,4 mm
Anchura
61,93 mm
Width (inches)
2,438 inch
Peso neto
4,5 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System specifications

Familia del producto
OMNIMATE Power - series BV/SV 7.62HP
Tipo de conexión
Board connection
Montaje sobre placas c.i.
Соединение THT/THR под пайку
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Angulo de salida
90°
Número de polos
5
Número de terminales de soldadura por polo
2
Longitud del terminal de soldadura (l)
2,6 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
0,8 x 1,0 mm
Diámetro de la perforación (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
38,1 mm
L1 en pulgadas
1,5 "
L2 en mm
11,43 mm
L2 en pulgadas
0,45 "
Número de series
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
safe to back of hand above the printed circuit board
Protection au toucher selon DIN VDE 0470
IP 20
Résistance de passage
2,00 mΩ
Codable
Oui
Fuerza de inserción/polo, máx.
12 N
Fuerza de extracción/polo, máx.
7 N

Anyagjellemzők

Materiales aislantes
PA 9T
Color
nero
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Material de contacto
Alliage de cuivre
Superficie de contacto
étamé
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 4...6 µm Sn mat
Estructura de capas del contacto del conector
1...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
130 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
130 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
41 A
Corriente nominal, número de polos máx. (Tu=20 °C)
41 A
Corriente nominal, número de polos mín. (Tu=40 °C)
41 A
Corriente nominal, número de polos máx. (Tu=40 °C)
41 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
630 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
630 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV
Resistencia a corrientes de corta duración
3 x 1s mit 420 A

Données nominales selon UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
600 V
Intensidad nominal (Use Group B / UL 1059)
33 A
Intensidad nominal (Use Group C / UL 1059)
33 A
Intensidad nominal (Use Group D / UL 1059)
5 A
Distancia de fuga, mín.
9,6 mm
Distancia en el aire, mín.
6,9 mm
Referencia para valores de homologación
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Embalaje
Box
Longitud de VPE
338 mm
Anchura VPE
130 mm
Altura de VPE
33 mm

Műszaki adatok – hibrid

Paso en mm (híbrido)
  • névleges:
    3,81 mm
  • Hybrid component:
    Signal
Paso en mm (señal)
3.81 mm
Paso en pulgadas (híbrido)
  • nominal:
    0,15 "
  • Hybrid component:
    Signal
Paso en pulgadas (Señal)
0.15 "
Número de polos (híbrido)
  • nominell:
    8
  • Hybridkomponent:
    Signal
Nombre de pôles (Signal)
8
Número de terminales de soldadura por polo (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    1
Nombre de picots à souder par pôle (Signal)
1
Dimensiones del terminal de soldadura (híbrido)
  • Dimensions du picot à souder:
    0,8 x 0,8 mm
  • Composant hybride:
    Signal
Dimensions du picot à souder (Signal)
0,8 x 0,8 mm
Dimensiones del terminal de soldadura = d tolerancia (híbrido)
  • Dimensions du picot à souder = d tolérance:
    • Tolérance supérieure avec préfixe (tableau de baie minimale):
      -0,03
    • Tolérance supérieure avec préfixe (tableau de baie maximale):
      +0,01
    • Tolérance, unité:
      mm
  • Composant hybride:
    Signal
Dimension du picot à souder = tolérance d (Signal)
-0,03 / +0,01 mm
Diámetro de la perforación (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    1,3 mm
Diamètre du trou du circuit imprimé (Signal)
1.3 mm
Tolerancia del diámetro de la perforación (híbrido)
  • Composant hybride:
    Signal
  • Tolérance du diamètre du trou d'implantation (D):
    ± 0,1 mm
  • Tolérance du diamètre du trou d'implantation (D):
    + 0,1 mm
Tolérance sur le diamètre du trou du circuit imprimé (Signal)
± 0,1 mm
L2 en mm
11,43 mm
L2 en pulgadas
0,45 "
Número de filas (híbrido)
  • Composant hybride:
    Signal
Nombre de rangées (Signal)
2
Material de contacto (híbrido)
  • Composant hybride:
    Signal
  • Matériau des contacts:
    CuMg
Matériau des contacts (Signal)
CuMg
Superficie de contacto (híbrido)
  • Composant hybride:
    Signal
  • Surface du contact:
    étamé
Surface du contact (Signal)
étamé
Estructura de capas de la conexión por soldadura (híbrido)
  • Structure en couches du raccordement soudé:
    • Matériel .:
      Ni
    • Résistance de la couche:
      • min.:
        1 µm
      • max.:
        3 µm
    • Matériel .:
      Sn
    • Résistance de la couche:
      • min.:
        4 µm
      • max.:
        8 µm
  • Composant hybride:
    Signal
Structure en couches du raccordement soudé (Signal)
1-3 µm Ni / 4-8 µm Sn
Estructura de capas del contacto del conector (híbrido)
  • Structure en couches du contact mâle:
    • Matériel .:
      Ni
    • Résistance de la couche:
      • min.:
        1 µm
      • max.:
        3 µm
    • Matériel .:
      Sn
    • Résistance de la couche:
      • min.:
        4 µm
      • max.:
        8 µm
  • Composant hybride:
    Signal
Structure en couches du contact mâle (Signal)
1-3 µm Ni / 4-8 µm Sn
Tensión nominal para clase de sobretensión / grado de polución II/2 (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    320 V
Tension nominale pour classe de surtension / degré de pollution niveau II/2 (Signal)
320 V
Tension d’impulsion nominale pour classe de surtension / degré de pollution niveau III/2 (hybride)
  • Composant hybride:
    Signal
  • nominal:
    160 V
Tension nominale pour classe de surtension / degré de pollution niveau III/2 (Signal)
160 V
Tensión nominal para clase de sobretensión / grado de polución III/3 (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    160 V
Tension nominale pour classe de surtension / degré de pollution niveau III/3 (Signal)
160 V
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    2,5 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau II/2 (Signal)
2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal)
2.5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    2,5 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau III/3 (Signal)
2.5 kV
Résistance aux pics de courant (hybride)
  • Tenue aux courants de faible durée:
    3 x 1s mit 80 A
  • Composant hybride:
    Signal
Résistance courant de crête (Signal)
3 x 1s mit 80 A
Ligne de fuite (hybride)
  • Composant hybride:
    Signal
  • min.:
    4,38 mm
Ligne d’air (hybride)
  • Composant hybride:
    Signal
  • min.:
    3,6 mm
Tensión nominal (Use group B / CSA) (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    300 V
Tension nominale (groupe d'utilisation B / CSA) (Signal)
300 V
Tensión nominal (Use group C / CSA) (híbrido)
  • Composant hybride:
    Signal
  • nominal:
    50 V
Tension nominale (groupe d'utilisation C / CSA) (Signal)
50 V
Courant nominal (groupe d'utilisation B / CSA) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    9 A
Courant nominal (groupe d'utilisation B / CSA) (Signal)
9 A
Courant nominal (groupe d'utilisation C / CSA) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    9 A
Courant nominal (groupe d'utilisation C / CSA) (Signal)
9 A
Courant nominal (groupe d'utilisation D / CSA) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    9 A
Courant nominal (groupe d'utilisation D / CSA) (Signal)
9 A
Tension nominale (groupe d'utilisation B / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    300 V
Tension nominale (groupe d'utilisation B / UL 1059) (Signal)
300 V
Tension nominale (groupe d'utilisation C / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    50 V
Tension nominale (groupe d'utilisation C / UL 1059) (Signal)
50 V
Tension nominale (groupe d'utilisation D / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    300 V
Tension nominale (groupe d'utilisation D / UL 1059) (Signal)
300 V
Courant nominal (groupe d'utilisation B / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    5 A
Courant nominal (groupe d'utilisation B / UL 1059) (Signal)
5 A
Courant nominal (groupe d'utilisation C / UL 1059) (Hybride)
  • Composant hybride:
    Signal
  • nominal:
    5 A
Courant nominal (groupe d'utilisation C / UL 1059) (Signal)
5 A
Courant nominal (groupe d'utilisation D / UL 1059) (Hybride)
  • Composant hybride:
    Signal

Nota importante

Conformidad con IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notas

• Технические данные приведены для силовых контактов
• Технические данные сигнальных контактов 50 В/5 A, длина снятия изоляции 8 мм
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Параметры диаграммы: P1=7,62 мм; P2=3,81 мм
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• MFX и MSFX: X= положение среднего фланца, например MF2, MSF3
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Klasyfikacje

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
