Egenskaper

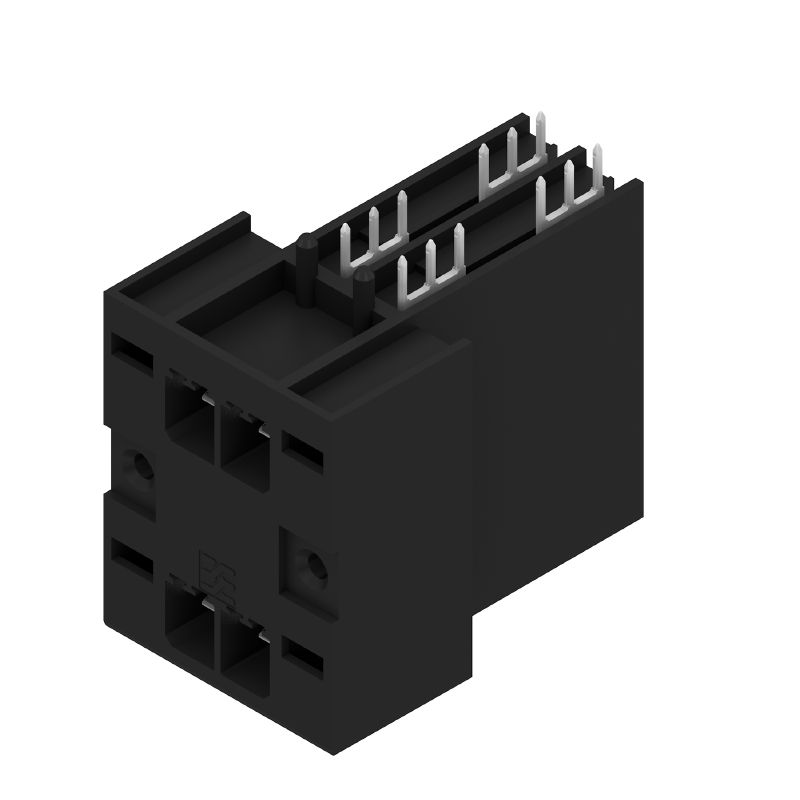

| Utförande | Kretskortsstickanslutning, Stiftlist, Rasterfläns, THT lödanslutning, 7.62 mm, Antal poler: 4, 270°, Lödstiftlängd (l): 4.5 mm, förtennad, svart, Box |
| Art.nr. | 2431480000 |
| Typ | SVD 7.62HP/04/270F 4.5SN BK BX |
| GTIN (EAN) | 4050118440997 |
| Förp. | 33 items |
| Produktparametrar |
IEC: 1000 V / 47 A UL: 300 V / 30 A |
| Förpackning | Box |
| Djup | 48,9 mm |
| Byggdjup (tum) | 1,925 inch |
| Höjd | 43,2 mm |
| Bygghöjd (tum) | 1,701 inch |
| Höjd lägstbyggande | 38,7 mm |
| Bredd | 45,72 mm |
| Byggbredd (tum) | 1,8 inch |
| Nettovikt | 23,2 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie BV/SV 7.62HP |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT lödanslutning |
| Delning i mm (P) | 7,62 mm |
| Delning i tum (P) | 0,3 " |
| Anslutningsvinkel | 270° |
| Antal poler | 4 |
| Antal lödstift per pol | 3 |
| Lödstiftlängd (l) | 4,5 mm |
| Tolerans för stiftlängd | +0,1 / -0,3 mm |
| Dimensioner för lödstift | 0,8 x 1,0 mm |
| Dimensioner för lödstift = d-tolerans | +0,1 / -0,1 mm |
| Diameter bestyckningshål (D) | 1,4 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| L1 i mm | 7,62 mm |
| L1 i tum | 0,3 " |
| Antal rader | 2 |
| Polradstal | 2 |
| Beröringsskydd enligt DIN VDE 57 | Kontaktsäker ovanför kretskortet |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Skyddsklass |
IP20
komplett monterad |
| Genomgångsmotstånd (6) | ≤2 mΩ |
| Koderbar | Ja |
| Stickcykler | 25 |
| Isoleringsmaterial | PA GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Typ av förtenning | matt |
| Skiktstruktur för lödanslutningen | 1...3 µm Ni / 4...8 µm Sn matt |
| Skiktstruktur för stiftkontakten | 4...8 µm Sn matt |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 120 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 120 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 47 A |
| Märkström, max. antal poler (Tu=20°C) | 47 A |
| Märkström, min. antal poler (Tu=40°C) | 42 A |
| Märkström, max. antal poler (Tu=40°C) | 42 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 630 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 630 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 6 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 6 kV |
| Korttidströmhållfasthet | 3 x 1s mit 192 A |
| Krypsträcka, min. | 9,6 mm |
| Luftsträcka, min. | 6,9 mm |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp C / CSA) | 300 V |
| Märkspänning (användargrupp D / CSA) | 300 V |
| Märkström (användargrupp B / CSA) | 25 A |
| Märkström (användargrupp C / CSA) | 25 A |
| Märkström (användargrupp D / CSA) | 5 A |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp C / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkström (användargrupp B / UL 1059) | 30 A |
| Märkström (användargrupp C / UL 1059) | 30 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 338 mm |
| VPE-bredd | 130 mm |
| VPE-höjd | 33 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • Märkström relaterad till märkarea och min. antal poler. • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71924) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2431480000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
