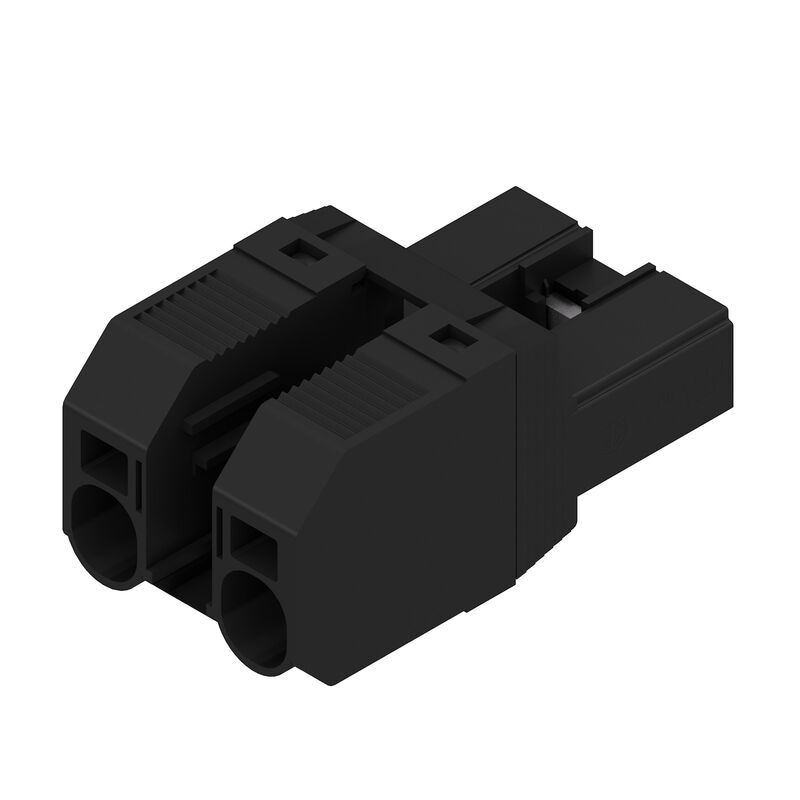

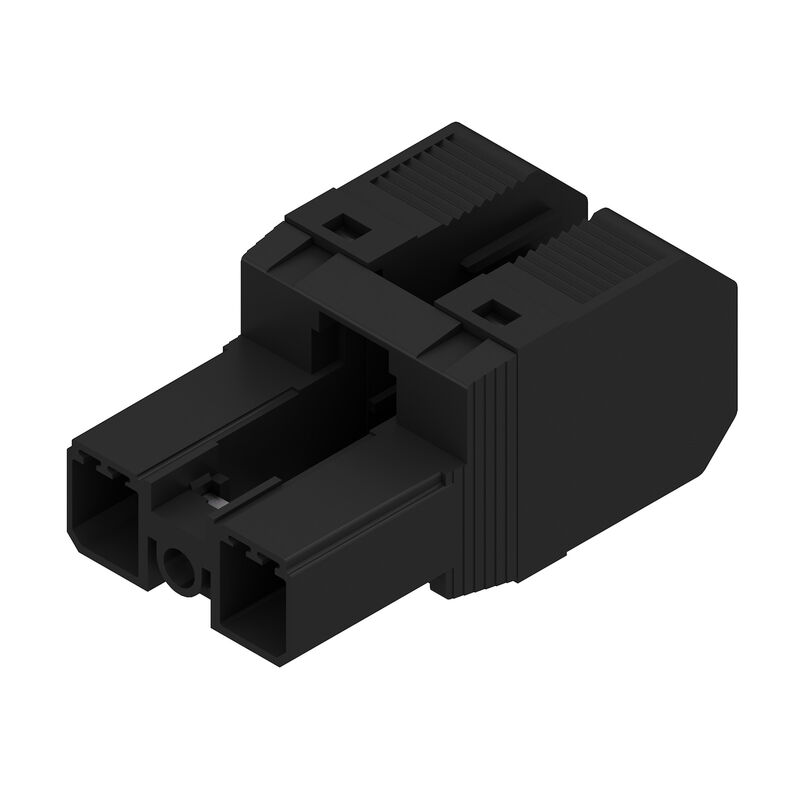

SVF 7.62HP/02/180MSF2 SN BK BX — Produktillustration

Ladda ner datablad

SVF 7.62HP/02/180MSF2 SN BK BX

Kretskortsstickanslutning, Stiftkontakt, 7.62 mm, Antal poler: 2, 180°, PUSH IN utan manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box

Produkt-ID 1061110000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Stiftkontakt, 7.62 mm, Antal poler: 2, 180°, PUSH IN utan manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box
Art.nr.	1061110000
Typ	SVF 7.62HP/02/180MSF2 SN BK BX
GTIN (EAN)	4032248810659
Förp.	65 items
Produktparametrar	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10
Förpackning	Box

Mått och vikter

Djup	47,7 mm
Byggdjup (tum)	1,878 inch
Höjd	23,4 mm
Bygghöjd (tum)	0,921 inch
Bredd	23,74 mm
Byggbredd (tum)	0,935 inch
Nettovikt	12,6 g

Miljööverenstämmelse för produkt

REACH SVHC	/
RoHS-kompatibilitetsstatus	Kompatibel utan undantag

Systemvärden

Produktfamilj	OMNIMATE Power – serie BV/SV 7.62HP
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	PUSH IN utan manöverknapp Fjäderanslutning
Delning i mm (P)	7,62 mm
Delning i tum (P)	0,3 "
Ledarutgångsriktning	180°
Antal poler	2
L1 i mm	15,24 mm
L1 i tum	0,6 "
Antal rader	1
Polradstal	1
Märkarea	6 mm²
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20 ansluten
Skyddsklass	IP20
Genomgångsmotstånd (6)	4,50 mΩ
Koderbar	Ja
Avisoleringslängd	12 mm
Åtdragningsmoment för skruvfläns, min.	0,2 Nm
Åtdragningsmoment för skruvfläns, max.	0,3 Nm
Skruvmejselklinga	0,6 x 3,5
Stickcykler	25

Materialdata

Isoleringsmaterial	PA GF
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	II
CTI (Comparative Tracking Index)	≥ 500
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	förtennad
Skiktstruktur för stiftkontakten	4...6 µm Sn glansig
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	125 °C
Temperaturområde Montage, min.	−25 °C
Temperaturområde Montage, max.	125 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,5 mm²
Anslutningsområde, max.	10 mm²
entrådig, min. H05(07) V-U	0,5 mm²
entrådig, max. H05(07) V-U	6 mm²
Flertrådig, min. H07 V-R	10 mm²
flertrådig, max. H07V-R	10 mm²
fintrådig, min. H05(07) V-K	0,5 mm²
fintrådig, max. H05(07) V-K	10 mm²
med AEH med krage DIN 46 228/4, min.	1,5 mm²
med ändhylsa med krage DIN 46 228/4, max.	6 mm²
med ändhylsa, DIN 46228 pt 1, min.	1,5 mm²
med ändhylsa enligt DIN 46 228/1, max.	6 mm²
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0186100000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019170000 Ledarens anslutningsarea: Typ: fintrådig nominell: 4 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0244100000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019200000 Ledarens anslutningsarea: Typ: fintrådig nominell: 6 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0191900000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 0533500000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 9019140000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9004060000
Referenstext	Ytterdiametern på plastkragen ska inte vara större än rastret (P) Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	57 A
Märkström, max. antal poler (Tu=20°C)	50 A
Märkström, min. antal poler (Tu=40°C)	57 A
Märkström, max. antal poler (Tu=40°C)	45 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	800 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	800 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	8 kV
Korttidströmhållfasthet	3 x 1s mit 420 A
Krypsträcka, min.	12,7 mm
Luftsträcka, min.	12,7 mm

Märkdata enligt CSA

Institut (CSA)	CSA
Certifikat nr. (CSA)	200039-1121690
Märkspänning (användargrupp B / CSA)	600 V
Märkspänning (användargrupp C / CSA)	600 V
Märkspänning (användargrupp D / CSA)	600 V
Märkström (användargrupp B / CSA)	36 A
Märkström (användargrupp C / CSA)	36 A
Märkström (användargrupp D / CSA)	5 A
Ledardiameter AWG, min.	AWG 24
Ledardiameter AWG, max.	AWG 10
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	600 V
Märkspänning (användargrupp C / UL 1059)	600 V
Märkspänning (användargrupp D / UL 1059)	600 V
Märkström (användargrupp B / UL 1059)	39 A
Märkström (användargrupp C / UL 1059)	39 A
Märkström (användargrupp D / UL 1059)	5 A
Ledardiameter AWG, min.	AWG 24
Ledardiameter AWG, max.	AWG 10
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	352 mm
VPE-bredd	136 mm
VPE-höjd	60 mm

Typprovningar

Test: Hållfasthet för märkningar	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Test: ursprungsmärkning, typmärkning, raster Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08 Test: ursprungsmärkning Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Klämbar area	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08 Typ av ledare: Typ av ledare och för ledararea: massiv 0,5 mm² Typ av ledare och för ledararea: flertrådig 0,5 mm² Typ av ledare och för ledararea: massiv 6 mm² Typ av ledare och för ledararea: flertrådig 6 mm² Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Typ av ledare och för ledararea: AWG 14/1 Typ av ledare och för ledararea: AWG 14/19 Utvärdering: tillgänglig
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: H05V-U0.5 Typ av ledare och för ledararea: H05V-K0.5 Typ av ledare och för ledararea: AWG 20/1 Typ av ledare och för ledararea: AWG 20/19 Utvärdering: godkänd Krav: ≥80 N Typ av ledare: Typ av ledare och för ledararea: H07V-U6 Typ av ledare och för ledararea: H07V-K6 Typ av ledare och för ledararea: AWG 10/1 Typ av ledare och för ledararea: AWG 10/19 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: H05V-U0.5 Typ av ledare och för ledararea: H05V-K0.5 Typ av ledare och för ledararea: AWG 20/1 Typ av ledare och för ledararea: AWG 20/19 Utvärdering: godkänd Krav: ≥80 N Typ av ledare: Typ av ledare och för ledararea: H07V-U6 Typ av ledare och för ledararea: H07V-K6 Typ av ledare och för ledararea: AWG 10/1 Typ av ledare och för ledararea: AWG 10/19 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet

Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
