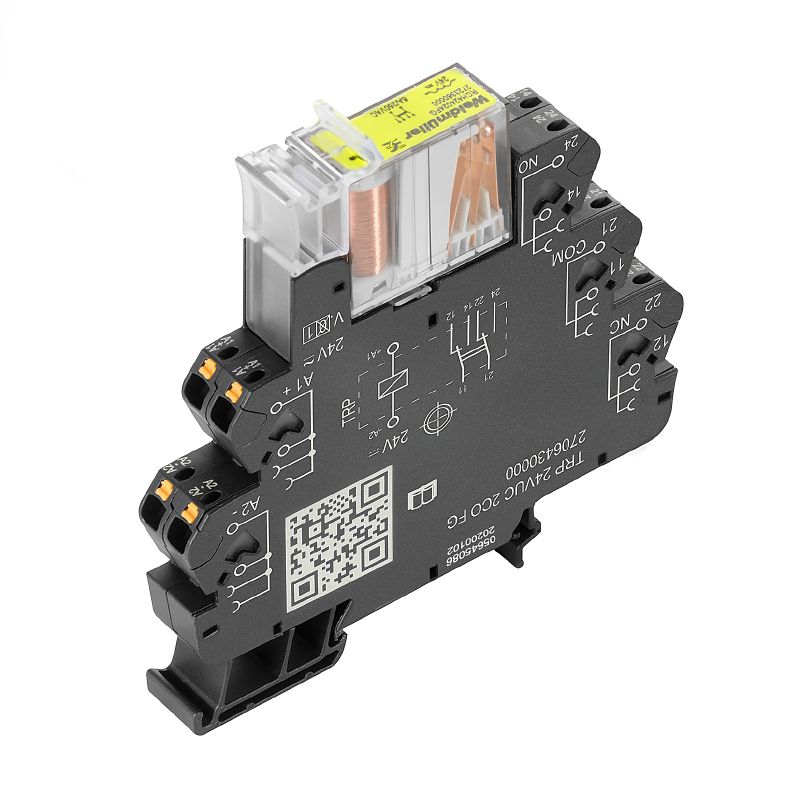

TRP 24VUC 2CO FG
TERMSERIES, Reläkopplare med tvångsstyrda kontakter, Antal kontakter: 2, CO-kontakter med tvångsstyrning (EN 61810-3 typ B) AgNi, Märkstyrspänning: 24 V UC ±10 %, Varaktig ström: 6 A, PUSH IN, Testknapp finns: Nej
Produkt-ID
2706430000
Egenskaper
| Utförande | TERMSERIES, Reläkopplare med tvångsstyrda kontakter, Antal kontakter: 2, CO-kontakter med tvångsstyrning (EN 61810-3 typ B) AgNi, Märkstyrspänning: 24 V UC ±10 %, Varaktig ström: 6 A, PUSH IN, Testknapp finns: Nej |
| Art.nr. | 2706430000 |
| Typ | TRP 24VUC 2CO FG |
| GTIN (EAN) | 4050118892819 |
| Förp. | 5 items |
| Djup | 97,5 mm |
| Byggdjup (tum) | 3,839 inch |
| Höjd | 89,6 mm |
| Bygghöjd (tum) | 3,528 inch |
| Bredd | 12,8 mm |
| Byggbredd (tum) | 0,504 inch |
| Nettovikt | 60,5 g |
| Lagertemperatur | -25 °C...70 °C |
| Drifttemperatur | -25 °C...60 °C |
| Fuktighet | 5…85 %, ingen kondensbildning |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Omgivningstemperatur (drift), max. | 60 °C |
| Anslutningsdiameter AWG, min. | AWG 26 |
| Anslutningsarea AWG, max. | AWG 14 |
| Typ av ledare |
massiv kopparledare
flertrådig kopparledare |
| Nedsmutsningsgrad | 2 |
| Märkstyrspänning | 24 V UC ±10 % |
| Märkström AC | 24,4 mA |
| Märkström DC | 23,5 mA |
| Märkeffekt |
585 mVA
565 mW |
| Statusindikering | Grön LED |
| Skyddskoppling | Likriktare |
| Ersättningsreläets spolspänning avviker från märkstyrspänningen | Ja |
| Ersättningsreläets spolspänning | 24 V DC |
| Märkkopplingsspänning | 250 V AC |
| Normalspänning | 6 A |
| max. Kopplingsfrekvens vid märklast | 0,1 Hz |
| Brytspänning AC, max. | 250 V |
| Brytspänning DC, max. | 250 V |
| min. Bryteffekt | 10 mA @ 5 V |
| AC-brytförmåga (ohmsk), max. | 1500 VA |
| DC-brytförmåga (ohmsk), max. | 144 W @ 24 V |
| Inkopplingsfördröjning | ≤ 30 ms |
| Frånslagsfördröjning | <20 ms |
| Kontakttyp | 2 CO-kontakter med tvångsstyrning (EN 61810-3 typ B) (AgNi) |
| Mekanisk livslängd | 10 x 106 kopplingscykler |
| Höjdområde för drift |
≤ 2000 m
över havsytan |
| Skena | TS 35 |
| Testknapp finns | Nej |
| Mekanisk indikator för brytarläge | Nej |
| Färgkod | svart |
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 6 mm |
| Spänningstålighet styrsida - lastsida | 3,51 kVeff /1 min. |
| Typ av isolering vid ingång och utgång | förstärkt isolering |
| Spänningstålighet för intilliggande kontakter | 2,21 kVeff/1 min |
| Typ av isolering vid angränsande kontakter | Grundisolering |
| Spänningstålighet för öppna kontakter | 1,5 kVeff /1 min. |
| Spänningshållfasthet till montageskena | 3,51 kVeff /1 min. |
| Skyddsklass | IP20 |
| Stöthållspänning vid angränsande kontakter | 4 kV (1,2/50 µs) |
| Normer |
EN 61326-1
EN 61010-2-201 |
| Certifikat-Nr. (cULus) | E141197 |
| Ledaranslutningsteknik | PUSH IN |
| Avisoleringslängd nominellt | 8 mm |
| Anslutningsområde, märkarea | 1,5 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, entrådig min. | 0,14 mm² |
| Ledardiameter, entrådig max. | 1,5 mm² |
| Ledardiameter, entrådig, min. (AWG) | AWG 26 |
| Ledardiameter, entrådig, max. (AWG) | AWG 16 |
| Ledararea, fintrådig, min. | 0,14 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledardiameter, fintrådig, min. (AWG) | AWG 26 |
| Ledardiameter, fintrådig, max. (AWG) | AWG 14 |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,15 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,15 mm² |
| Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 1,5 mm² |
| Klingmått | 0,4 x 2,0 mm |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU Konformitätserklärung / EU Decleration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157695) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103956) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2706430000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2706430000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2706430000&norm=0) |
| Programvara | [Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074) |
| Användardokumentation |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_166005)
[FL_TERMSERIES_RCHFG_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306016) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
