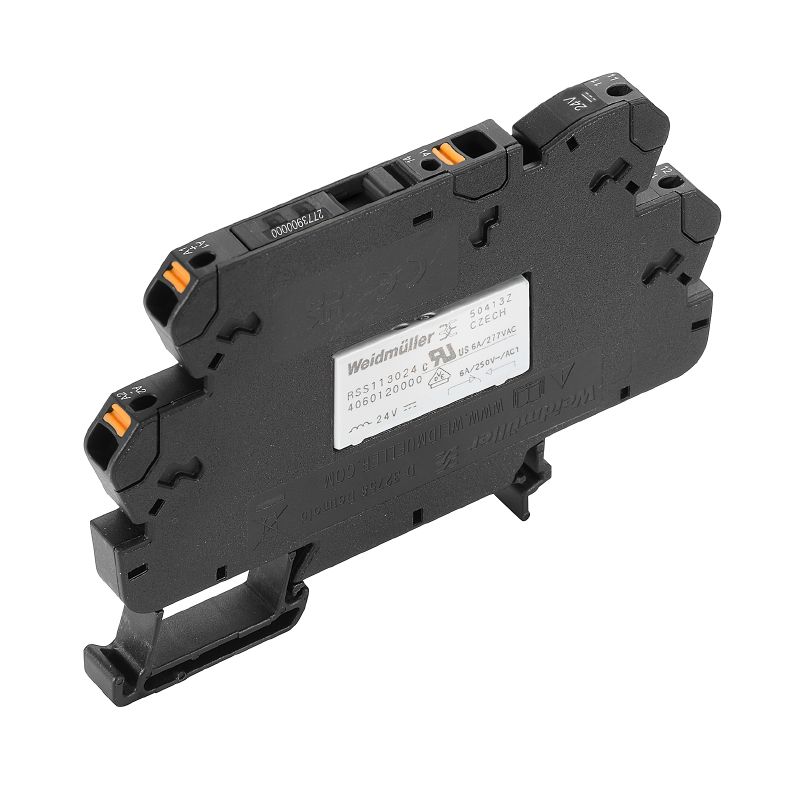

TRPL 24VDC 1CO AU TRAK
TERMSERIES-kompakt, Relämodul, Antal kontakter: 1, Växlandekontakt Au (guld), AgSnO2, Märkstyrspänning: 24 V DC +25 % / -30 %, Varaktig ström: 6 A, PUSH IN, Testknapp finns: Nej
Produkt-ID
2773900000
Egenskaper

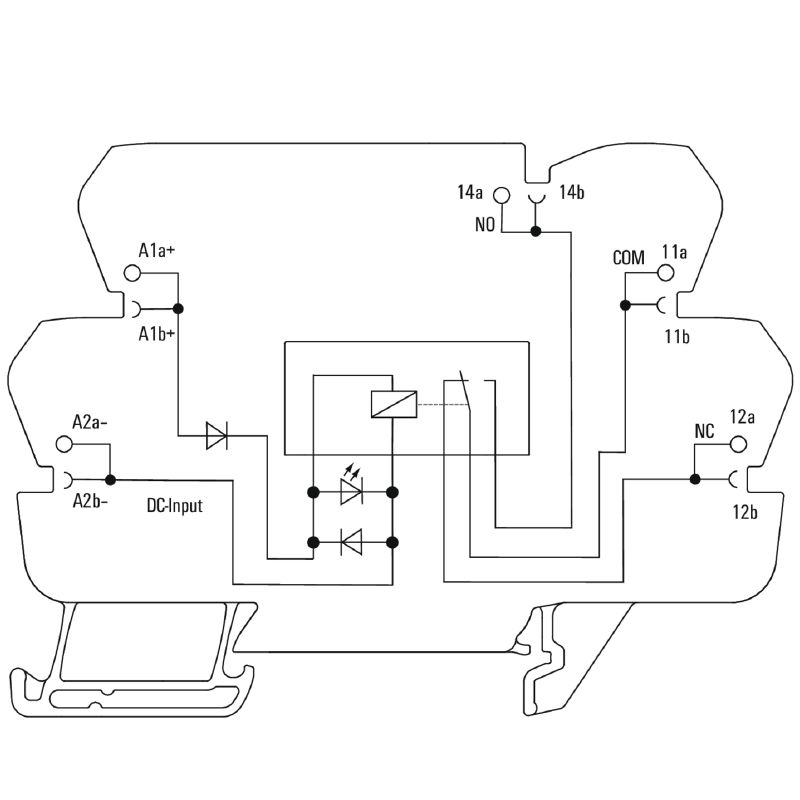

| Utförande | TERMSERIES-kompakt, Relämodul, Antal kontakter: 1, Växlandekontakt Au (guld), AgSnO2, Märkstyrspänning: 24 V DC +25 % / -30 %, Varaktig ström: 6 A, PUSH IN, Testknapp finns: Nej |
| Art.nr. | 2773900000 |
| Typ | TRPL 24VDC 1CO AU TRAK |
| GTIN (EAN) | 4064675037675 |
| Förp. | 10 items |
| Djup | 62,5 mm |
| Byggdjup (tum) | 2,461 inch |
| Höjd | 89,4 mm |
| Bygghöjd (tum) | 3,52 inch |
| Bredd | 6,4 mm |
| Byggbredd (tum) | 0,252 inch |
| Nettovikt | 25 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -40 °C...70 °C |
| Fuktighet | 95 % i 30 dagar, lätt kondensbildning enligt EN 50155 |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 75e5f661-708e-44b0-9fc2-4f6c675b3b71 |
| Märkstyrspänning | 24 V DC +25 % / -30 % |
| Märkström DC | 16 mA |
| Märkeffekt | 384 mW |
| Spolmotstånd | 3390 Ω ± 10 % |
| Statusindikering | Grön LED |
| Skyddskoppling |
Frihjulsdiod
Suppressordiod |
| Märkkopplingsspänning | 250 V AC |
| Normalspänning | 6 A |
| max. Kopplingsfrekvens vid märklast | 0,1 Hz |
| Brytspänning AC, max. | 250 V |
| Brytspänning DC, max. | 250 V |
| min. Bryteffekt | 50 mW |
| Inkopplingsströmmen | 20 A / 20 ms |
| AC-brytförmåga (ohmsk), max. | 1500 VA |
| DC-brytförmåga (ohmsk), max. | 144 W @ 24 V |
| Inkopplingsfördröjning | 5.6 ms |
| Frånslagsfördröjning | 21.4 ms |
| Kontakttyp | 1 Växlandekontakt (Au (guld), AgSnO2) |
| Mekanisk livslängd | 10 x 106 kopplingscykler |
| Höjdområde för drift |
≤ 2000 m
över havsytan |
| Utförande | för järnvägsapplikationer |
| Skena | TS 35 |
| Testknapp finns | Nej |
| Mekanisk indikator för brytarläge | Nej |
| Färgkod | svart |
| Brännbarhetsklass enligt UL 94 | V-0 |
| UL94 brännbarhetsklass för komponent |
|
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 6 mm |
| Spänningstålighet styrsida - lastsida | 2,5 kVeff |
| Typ av isolering vid ingång och utgång | förstärkt isolering |
| Spänningstålighet för öppna kontakter | 1 kVeff / 1 min |
| Spänningshållfasthet till montageskena | 4 kVeff / 1 Min. |
| Stöthållspänning | 6 kV (1,2/50 µs) |
| Skyddsklass | IP20 |
| Ledaranslutningsteknik | PUSH IN |
| Avisoleringslängd nominellt | 9 mm |
| Anslutningsområde, märkarea | 1,5 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, entrådig min. | 0,5 mm² |
| Ledardiameter, entrådig max. | 1,5 mm² |
| Ledardiameter, entrådig, min. (AWG) | AWG 26 |
| Ledardiameter, entrådig, max. (AWG) | AWG 14 |
| Ledararea, fintrådig, min. | 0,35 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledardiameter, fintrådig, min. (AWG) | AWG 26 |
| Ledardiameter, fintrådig, max. (AWG) | AWG 14 |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,14 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 1,5 mm² |
| Klingmått | 6 x 3,5 mm |
