Egenskaper
| Utförande | Överspänningsskydd mäta-styra-reglera, med larmfunktion/funktionsindikering, UP(L/N-PE) <200 V |
| Art.nr. | 8951630000 |
| Typ | VSPC 2SL 24VDC R |
| GTIN (EAN) | 4032248742875 |
| Förp. | 1 items |
| Djup | 69 mm |
| Byggdjup (tum) | 2,717 inch |
| Höjd | 98 mm |
| Bygghöjd (tum) | 3,858 inch |
| Bredd | 17,8 mm |
| Byggbredd (tum) | 0,701 inch |
| Nettovikt | 45 g |
| Lagertemperatur | -40 °C...80 °C |
| Drifttemperatur | -40 °C...70 °C |
| Fuktighet | 5...96 % |
| SIL enligt IEC 61508 | 2 |
| MTTF | 2 665 a |
| SFF | 86,02 % |
| λges | 43 |
| PFH i 1*10-9 1/h | 10.7 |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Certifikat nr. (UL) | E311081 |
| UL-certifikat | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Gasgrupp C | IIB |
| Gasgrupp D | IIA |
| Gasgrupper A, B | IIC |
| Ingångsspänning, max. Ui | 28 V |
| Inre induktans, max. LI | 0 µH |
| Inre kapacitans, max. CI | 2 nF |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Byggform |
Klämma
övrigt |
| Färgkod | orange |
| Optisk funktionsdisplay | grön = ok, röd = avledare defekt, byt ut |
| Segment | Mäta - Styra - Reglera |
| Skyddade digitala signaler | 2 |
| Skyddsklass | IP20 |
| Utförande | med larmfunktion/funktionsindikering |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Antal poler | 1 |
| Avledningsström Imax. (8/20 µs) GND-PE | 10 kA |
| Avledningsström Imax. (8/20 µs) ledare-ledare | 10 kA |
| Avledningsström Imax. (8/20 µs) ledare-PE | 10 kA |
| Avledningsström In (8/20 µs) GND-PE | 2.5 kA |
| Avledningsström In (8/20 µs) ledare-ledare | 2.5 kA |
| Avledningsström In (8/20 µs) ledare-PE | 2.5 kA |
| Blixttestström, Iimp (10/350 µs) GND-PE | 2,5 kA |
| Blixttestström, Iimp (10/350 µs) ledare-ledare | 2,5 kA |
| Blixttestström, Iimp (10/350 µs) Ledare-PE | 2,5 kA |
| Genomgångsmotstånd (6) | 4,7 Ω |
| Högsta normalspänning, Uc (DC) | 28 V |
| Impuls-återställningsförmåga | ≤ 30 ms |
| Kravklass enligt IEC 61643-21 |
C1
C2 C3 D1 |
| Märkspänning (DC) | 24 V |
| Märkström IN | 300 mA |
| Normer | IEC 61643-21 |
| Signalkontakt | UN 250 V AC 0,1 A 1CO vid VSPC R med VSPC CONTROL UNIT |
| Signalöverföringsegenskaper (-3 dB) | 2,7 MHz |
| Skyddsnivå på utgångssidan Ledare-ledare 1 kV/µs, typiskt | 80 V |
| Skyddsnivå på utgångssidan Ledare-ledare 8/20 µs, typiskt | 80 V |
| Skyddsnivå på utgångssidan Ledare-PE 1kV/µs, typiskt | 40 V |
| Skyddsnivå UP (typ.) | <200 V |
| Skyddsnivå UP GND - PE | 450 V |
| Skyddsnivå UP Ledare - PE | 40 V |
| Spänningstyp | DC |
| Stötströmstålighet C1 | <1 kA 8/20 μs |
| Stötströmstålighet C2 | 5 kA 8/20 μs |
| Stötströmstålighet C3 | 100 A 10/1000 μs |
| Stötströmstålighet D1 | 2,5 kA 10/350 μs |
| Säkring | 0,5 A |
| Överlast-urkopplingstillstånd | Modus 2 |
| GOST-certifikat | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Anslutningstyp | jackbar iVSPC BASE |
| Spänningstyp | DC |
| Antal poler | 1 |
| Skyddsklass | IP20 |
| Färgkod | orange |
| cUL-certifikat | [cUL Certificate](pdf/VSPC.PDF) |
| Tidsperiod | 5 År |
| Produktinformation | Modus 2: Tillstånd där den spänningsbegränsande delen av SPD var kortsluten på grund av en mycket låg impedans inom SPD. Ledningen är obrukbar, men mätutrustningen är fortfarande skyddad med hjälp av en kortslutning. |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45835) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951630000) |
| Användardokumentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

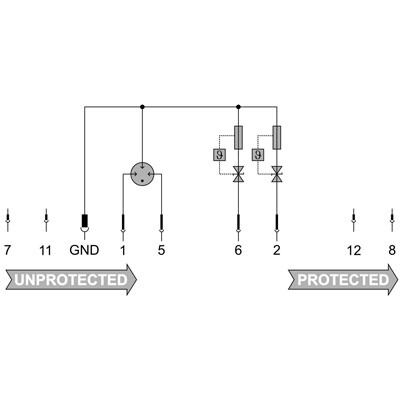

| Annonstext lång | Överspänningsskyddskontakt för användning tillsammans med baselementet VSPC BASE 2SL R för fyra ledare med gemensam referenspotential och med integrerad statusindikering och fjärrsignalalternativ. Skyddskoppling i två steg i kontakt, bestående av grovskydd, frånkopplingsmotstånd och finskydd mellan signalledare och referenspotential/ground/jord. Mekanisk märkning av kontakten till baselementet enligt skyddsklass och märkspänning. Skyddskontakt med kodstift och motprofil för baselement. Optisk märkning av skyddskontakten enligt typ av skyddskoppling och spänning. Kontakten kan märkas. |
| Annonstext kort | Överspänningsskyddskontakt för baselement VSPC BASE 4 SL R, med integrerad statusindikering och fjärrsignalalternativ. Spänningsgrov- och finskydd i längdriktning för två ledare med gemensam referenspotential. Utförande: 24 V DC |
| Godkännanden |     |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UL) | E311081 |
