Egenskaper
| Utförande | Frånskiljbar mätplint, Skruvanslutning, mörkbeige, 1.5 mm², 10 A, 250 V, Antal anslutningar: 2, Antal våningar: 1 |
| Art.nr. | 1015800000 |

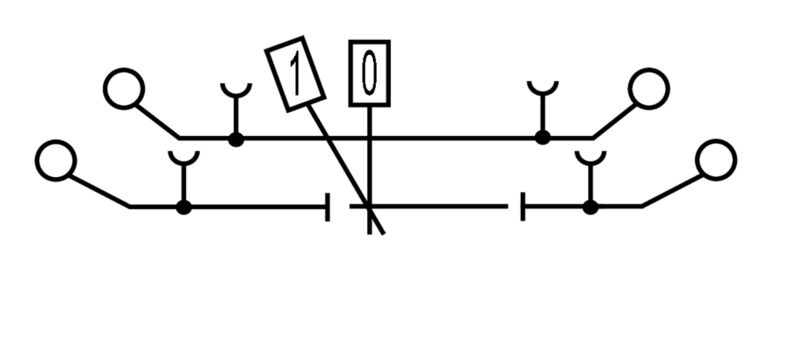

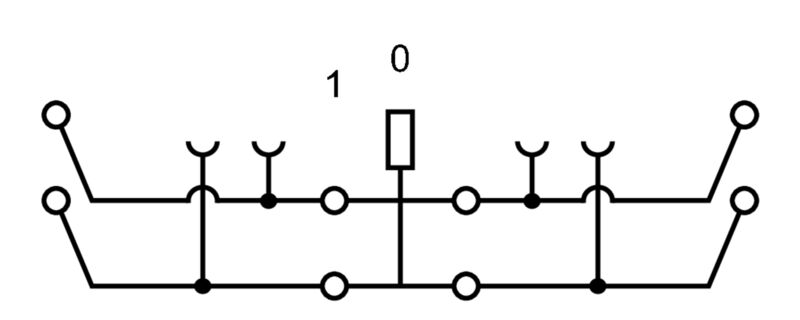

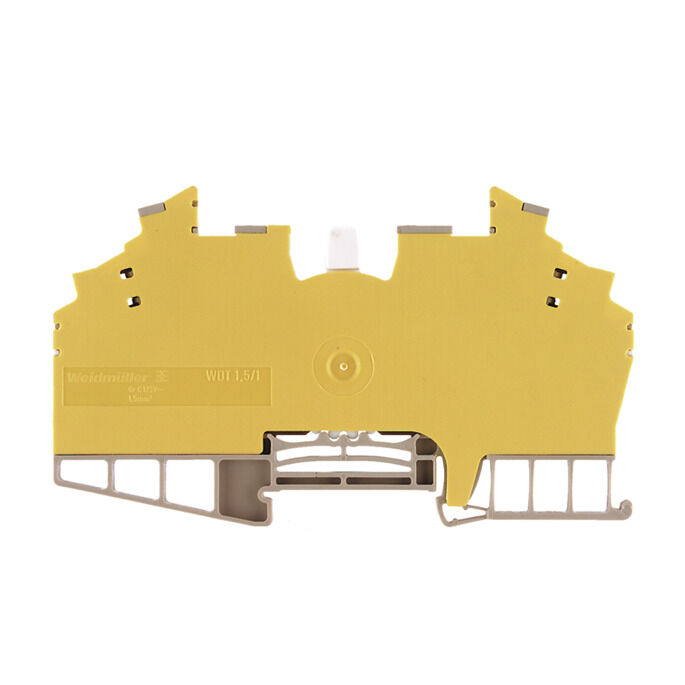

| Typ | WDT 1.5/1 DB/GE |
| GTIN (EAN) | 4008190098827 |
| Förp. | 25 items |
| Djup | 66 mm |
| Byggdjup (tum) | 2,598 inch |
| Byggdjup inkl. montageskena | 66,75 mm |
| Höjd | 112 mm |
| Bygghöjd (tum) | 4,409 inch |
| Bredd | 6,4 mm |
| Byggbredd (tum) | 0,252 inch |
| Nettovikt | 33,84 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Skruvanslutning
Distanshållare för jackbar överkoppling stängd |
| Ändplatta krävs | Nej |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Ja |
| PE-anslutning | Nej |
| Skena |
TS 32
TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | sluten |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Anslutningsarea, flertrådig, max. | 2,5 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | Skruvanslutning |
| Anslutningstyp 2 | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 10 mm |
| Elektrisk momentskruvdragare typ DMS | 1 |
| Klingmått | 6 x 3,5 mm |
| Klämskruv | M 2,5 |
| Ledararea, entrådig, max. | 2,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Tolkdorn enligt 60 947-1 | A2 |
| Åtdragningsmoment, max. | 0,6 Nm |
| Åtdragningsmoment, min. | 0,4 Nm |
| Certifikat nr. (CSA) | 12400-278 |
| Ledararea max. (CSA) | 14 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp D (CSA) | 300 V |
| Ström Gr D (CSA) | 10 A |
| Utskjutande mått TS 35 | 35,5 mm |
| integrerad mäthylsa | Ja |
| Längsfrånskiljning | svängbar |
| Tvärfrånskiljning | utan |
| Ledardiameter, AWG, max | AWG 14 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | IEC 60947-7-1 |
| Skena |
TS 32
TS 35 |
| Märkarea | 1,5 mm² |
| Märkspänning | 250 V |
| Märkspänning DC | 250 V |
| Märkström | 10 A |
| Ström med max. ledare | 10 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,83 mΩ |
| Märkstötspänning | 4 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,56 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 14 AWG |
| Ledarstorlek Factory wiring min (UR) | 26 AWG |
| Ledarstorlek Field wiring max (UR) | 14 AWG |
| Ledarstorlek Field wiring min (UR) | 22 AWG |
| Spänning grupp C (UR) | 300 V |
| Ström Gr C (UR) | 10 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[NEMKO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156622)
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37438) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59534) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1015800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1015800000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1015800000&norm=0) |
| Användardokumentation |
[Beipackzettel_WDT_1.5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35539)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Godkännanden |      |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr. (UR) | E60693 |
