WDTR 2.5 O.STB BL
WDTR 2.5 O.STB BL

WDTR 2.5 O.STB BL

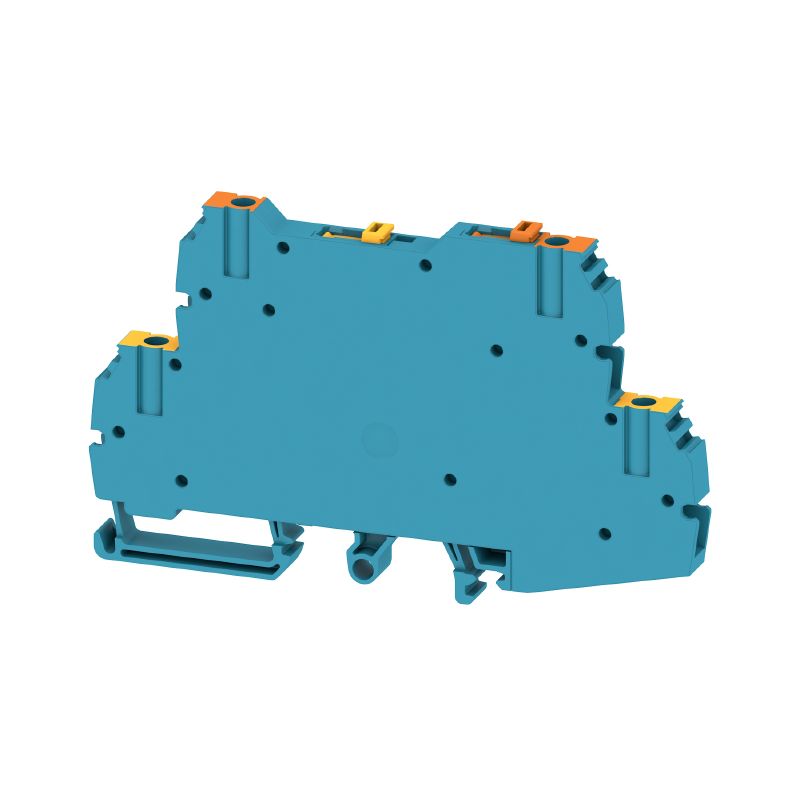

Trenn- und Messtrenn-Reihenklemme, Schraubanschluss, blau, 2.5 mm², 17 A, 500 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2

Art.-Nr. 2910900000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 23 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Trennklemmen Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Trenn- und Messtrenn-Reihenklemme, Schraubanschluss, blau, 2.5 mm², 17 A, 500 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2
Best.-Nr.
2910900000
Art
WDTR 2.5 O.STB BL
GTIN (EAN)
4099986531253
VPE
25  Stück

Abmessungen und Gewichte

Tiefe
65  mm
Tiefe (inch)
2,559  inch
Höhe
94  mm
Höhe (inch)
3,701  inch
Breite
6,15  mm
Breite (inch)
0,242  inch
Nettogewicht
22,721  g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Dauergebrauchstemperatur, min.
-50  °C
Dauergebrauchstemperatur, max.
120  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff
Wemid
Farbe
blau
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Abschlussplatte erforderlich
Nein
Anzahl der Potentiale
2
Anzahl der Etagen
2
Anzahl der Klemmstellen je Etage
2
Etagen intern gebrückt
Nein
Tragschiene
TS 32
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

explosionsgeprüfte Ausführung
Nein
Montageart
gerastet
Offene Seiten
geschlossen

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
8  mm
Anschlussart
Schraubanschluss
Anschlussart 2
Schraubanschluss
Anschlussrichtung
seitlich
Anzahl Anschlüsse
4
Anzugsdrehmoment, max.
0,6  Nm
Anzugsdrehmoment, min.
0,5  Nm
Klemmbereich, max.
4  mm²
Klemmbereich, min.
0,05  mm²
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A3
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt, eindrähtig, max.
4  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4  mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,5  mm²

Bemessungsdaten nach CSA

Leitergr. Factory wiring max (CSA)
12 AWG
Leitergr. Factory wiring min (CSA)
26 AWG
Leitergr. Field wiring max (CSA)
12 AWG
Leitergr. Field wiring min (CSA)
26 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr D (CSA)
300 V
Strom Gr B (CSA)
17 A
Strom Gr D (CSA)
10 A
Zertifikat-Nr. (CSA)
12400-377

Trennklemmen

integrierte Prüfbuchse
Nein
Längstrennung
schwenkbar
Quertrennung
ohne

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 30
Normen
IEC 60947-7-1
Tragschiene
TS 32
TS 35

Bemessungsdaten

Bemessungsquerschnitt
2,5  mm²
Bemessungsspannung
500  V
Bemessungsspannung DC
500  V
Nennstrom
17  A
Strom bei max. Leiter
17  A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33  mΩ
Bemessungsstoßspannung
6 kV
Verlustleistung gemäß IEC 60947-7-x
0,77  W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
30 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
30 AWG
Spannung Gr B (cURus)
300 V
Spannung Gr C (cURus)
150 V
Spannung Gr D (cURus)
300 V
Strom Gr B (cURus)
20 A
Strom Gr C (cURus)
20 A
Strom Gr D (cURus)
10 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 6.0
EC000902
ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 9.0
27-14-11-26
ECLASS 9.1
27-14-11-26
ECLASS 10.0
27-14-11-26
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
