Egenskaper

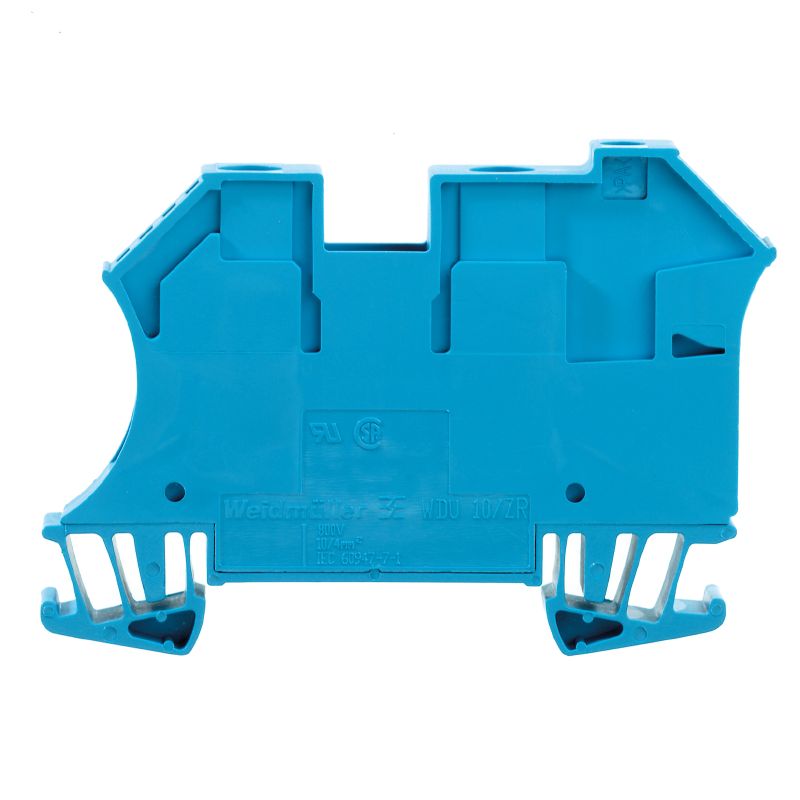

| Utförande | Genomgångsplintblock, Skruvanslutning, blå, 10 mm², 57 A, 800 V, Antal anslutningar: 2 |
| Art.nr. | 1042480000 |
| Typ | WDU 10/ZR BL |
| GTIN (EAN) | 4032248285662 |
| Förp. | 50 items |
| Djup | 49 mm |
| Byggdjup (tum) | 1,929 inch |
| Byggdjup inkl. montageskena | 49,5 mm |
| Höjd | 70 mm |
| Bygghöjd (tum) | 2,756 inch |
| Bredd | 9,9 mm |
| Byggbredd (tum) | 0,39 inch |
| Nettovikt | 22,394 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | blå |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Skruvanslutning
Extraanslutning för skruvbar överkoppling stängd |
| Ändplatta krävs | Nej |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 3 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Ja |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Ledardiameter, entrådig, 2 klämbara ledare, max | 6 mm² |
| Ledardiameter, entrådig, 2 klämbara ledare, min | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, max. | 6 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, min. | 1 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, max. | 6 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, min. | 1 mm² |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | sluten |
| Anslutningsområde, ytterligare anslutning, max. | 6 mm² |
| Anslutningsområde, ytterligare anslutning, min. | 0,21 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Antal anslutningar, ytterligare anslutning | 1 |
| Avisoleringslängd, ytterligare anslutning | 10 mm |
| Klämskruv, ytterligare anslutning | M 3 |
| Ledardiameter, AWG, ytterligare anslutning, max. | AWG 10 |
| Ledardiameter, AWG, ytterligare anslutning, min. | AWG 26 |
| Ledardiameter, entrådig, ytterligare anslutning, max. | 6 mm² |
| Ledardiameter, entrådig, ytterligare anslutning, max. | 4 mm² |
| Ledardiameter, entrådig, ytterligare anslutning, min | 0,5 mm² |
| Ledardiameter, entrådig, ytterligare anslutning, min. | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max. | 4 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, min. | 0,5 mm² |
| Ledardiameter, flertrådig, ytterligare anslutning, max. | 4 mm² |
| Ledardiameter, flertrådig, ytterligare anslutning, min. | 1,5 mm² |
| Mejselmått, ytterligare anslutning | 6 x 3,5 mm |
| Märkarea ytterligare anslutning | 4 mm² |
| Åtdragningsmoment, ytterligare anslutning, max. | 1 Nm |
| Åtdragningsmoment, ytterligare anslutning, min. | 0,5 Nm |
| Anslutningsarea, flertrådig, max. | 16 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsbar ledare |
|
| Anslutningsområde, max. | 16 mm² |
| Anslutningsområde, min. | 1,31 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 12 mm |
| Elektrisk momentskruvdragare typ DMS | 4 |
| Klingmått | 6 x 3,5 mm |
| Klämskruv | M 4 |
| Ledararea, entrådig, max. | 16 mm² |
| Ledararea, entrådig, min. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 16 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 16 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 1,5 mm² |
| Ledararea, fintrådig, min. | 1,5 mm² |
| Ledardiameter, AWG, max | AWG 6 |
| Ledardiameter, AWG, min. | AWG 16 |
| Ledardiameter, fintrådig, max. | 16 mm² |
| Tolkdorn enligt 60 947-1 |
B6
A4 |
| Tvilling-ändhylsa, max. | 6 mm² |
| Tvilling-ändhylsa, min. | 1,5 mm² |
| Åtdragningsmoment, max. | 1,9 Nm |
| Åtdragningsmoment, min. | 1,2 Nm |
| Certifikat nr. (CSA) | 200039-1057876 |
| Ledararea max. (CSA) | 6 AWG |
| Ledararea min. (CSA) | 16 AWG |
| Spänning grupp C (CSA) | 600 V |
| Ström Gr C (CSA) | 65 A |
| Utskjutande mått TS 35 | 32 mm |
| Ledardiameter, AWG, max | AWG 6 |
| Ledardiameter, AWG, min. | AWG 16 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 10 mm² |
| Märkspänning | 800 V |
| Märkspänning DC | 800 V |
| Märkström | 57 A |
| Ström med max. ledare | 76 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,56 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,82 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 6 AWG |
| Ledarstorlek Factory wiring min (UR) | 16 AWG |
| Ledarstorlek Field wiring max (UR) | 6 AWG |
| Ledarstorlek Field wiring min (UR) | 16 AWG |
| Spänning grupp C (UR) | 600 V |
| Ström Gr C (UR) | 65 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37526)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59823) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1042480000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1042480000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1042480000&norm=0) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |      |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr. (UR) | E60693 |
