Egenskaper

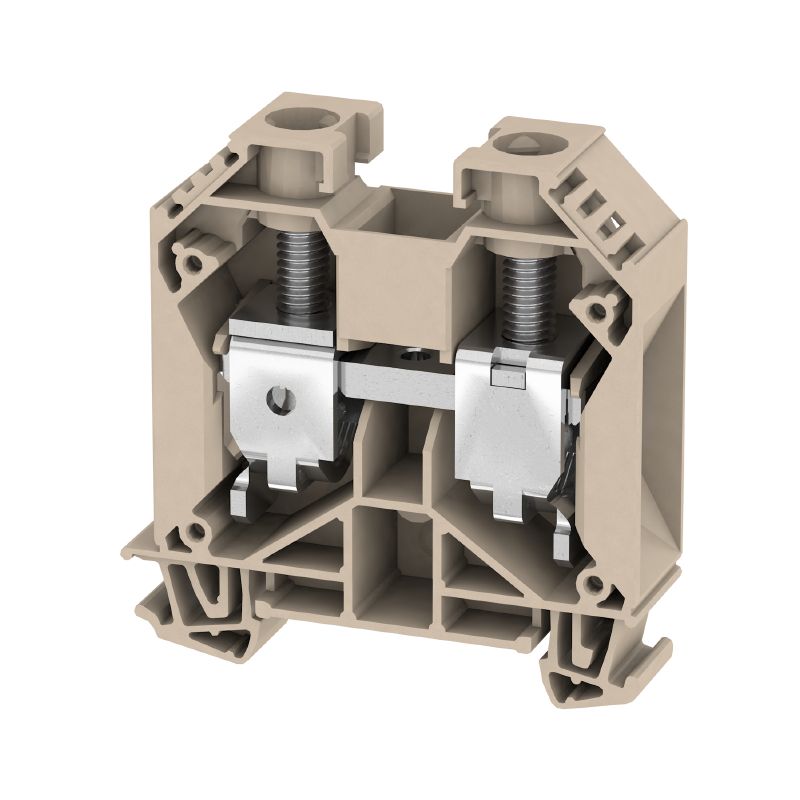

| Utförande | Genomgångsplintblock, Skruvanslutning, mörkbeige, 35 mm², 125 A, 1000 V, Antal anslutningar: 2 |
| Art.nr. | 1393400000 |
| Typ | WDU 35 IR |
| GTIN (EAN) | 4050118299373 |
| Förp. | 40 items |
| Djup | 62,5 mm |
| Byggdjup (tum) | 2,461 inch |
| Byggdjup inkl. montageskena | 63 mm |
| Höjd | 60 mm |
| Bygghöjd (tum) | 2,362 inch |
| Bredd | 16 mm |
| Byggbredd (tum) | 0,63 inch |
| Nettovikt | 52,95 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | DEMKO14ATEX1338U |
| Certifikat nr. (IECEX) | IECEXULD14.0005U |
| Max. spänning (ATEX) | 690 V |
| Ström (ATEX) | 115 A |
| Ledararea max. (ATEX) | 35 mm² |
| Max. spänning (IECEX) | 690 V |
| Ström (IECEX) | 115 A |
| Ledararea max. (IECEX) | 35 mm² |
| Märkning EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU märkning | II 2 G D |
| Utförande |
Skruvanslutning
för skruvbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Ja |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Anslutningsarea, flertrådig, max. | 50 mm² |
| Anslutningsarea, flertrådig, min. | 2,5 mm² |
| Anslutningsbar ledare |
|
| Anslutningsområde, max. | 50 mm² |
| Anslutningsområde, min. | 2,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 18 mm |
| Klingmått | TX 20 |
| Klämskruv | M 6 |
| Ledararea, entrådig, max. | 16 mm² |
| Ledararea, entrådig, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 2,5 mm² |
| Ledararea, fintrådig, min. | 2,5 mm² |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Ledardiameter, fintrådig, max. | 35 mm² |
| Tolkdorn enligt 60 947-1 |
B8
B9 |
| Tvilling-ändhylsa, max. | 16 mm² |
| Tvilling-ändhylsa, min. | 1,5 mm² |
| Åtdragningsmoment, max. | 5 Nm |
| Åtdragningsmoment, min. | 4 Nm |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 35 mm² |
| Märkspänning | 1 000 V |
| Märkspänning DC | 1 000 V |
| Märkström | 125 A |
| Ström med max. ledare | 150 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,26 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 4 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 0 AWG |
| Ledarstorlek Factory wiring min (UR) | 12 AWG |
| Ledarstorlek Field wiring max (UR) | 0 AWG |
| Ledarstorlek Field wiring min (UR) | 12 AWG |
| Spänning grupp C (UR) | 1000 V |
| Ström Gr C (UR) | 150 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61652) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1393400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1393400000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1393400000&norm=0) |
| Användardokumentation |
[NTI WDU/WPE 35.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35411)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |          |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr. (UR) | E60693 |
Tillbehör
-
Produkt-ID:1050100000VPE:20 items
Änd- och sektionsplatta för plintar, mörkbeige, Höjd: 56 mm, Bredd: 1.5 mm, V-0, Wemid
-
Produkt-ID:1050180000VPE:20 items
Änd- och sektionsplatta för plintar, blå, Höjd: 56 mm, Bredd: 1.5 mm, V-0, Wemid
-
Produkt-ID:1609801044VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:1053160000VPE:10 items
Överkoppling (plint), skruvad, gul, 112 A, Antal poler: 10, Delning i mm (P): 16.00, Isolerad: Ja, Bredd: 9.85 mm
-
Produkt-ID:1055360000VPE:50 items
Överkoppling (plint), skruvad, gul, 112 A, Antal poler: 3, Delning i mm (P): 16.00, Isolerad: Ja, Bredd: 9.85 mm
-
Produkt-ID:1053060000VPE:50 items
Överkoppling (plint), skruvad, gul, 138 A, Antal poler: 2, Delning i mm (P): 16.00, Isolerad: Ja, Bredd: 9.85 mm
-
Produkt-ID:1055460000VPE:50 items
Överkoppling (plint), skruvad, gul, 112 A, Antal poler: 4, Delning i mm (P): 16.00, Isolerad: Ja, Bredd: 9.85 mm
-
Produkt-ID:1059000000VPE:50 items
Ändstöd, mörkbeige, TS 35, V-2, Wemid, Bredd: 12 mm, 100 °C
-
Produkt-ID:2445070000VPE:32 items
Gruppmärkning, Övertäckning, 36.2 x 11.9 mm, WDU 16, WDU 35, vit
-
Produkt-ID:2445080000VPE:32 items
Gruppmärkning, Övertäckning, 36.2 x 11.9 mm, WDU 16, WDU 35, gul
-
Produkt-ID:1609860000VPE:720 items
WS, Plintmärkning, 12 x 5 mm, Delning i mm (P): 5.00 Weidmueller, Allen-Bradley, vit
-
Produkt-ID:2445090000VPE:32 items
Gruppmärkning, Övertäckning, 36.2 x 11.9 mm, WDU 16, WDU 35, gul
-
Produkt-ID:1636530000VPE:20 items
Plintmärkningar, Plintmärkning, 15 x 7 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:1611930000VPE:20 items
Plintmärkningar, Plintmärkning, 32 x 7 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:0517960000VPE:20 items
SCHT, Plintmärkning, 39.3 x 8 mm, Delning i mm (P): 7.00 Weidmueller, vit
-
Produkt-ID:1058800000VPE:20 items
Sektionsplatta (plint), mörkbeige, Höjd: 86 mm, Bredd: 3 mm, V-0, Wemid
-
Produkt-ID:2007190000VPE:800 items
WS, Plintmärkning, 12 x 5 mm, Weidmueller, vit
-
Produkt-ID:1060100000VPE:10 items
Överkoppling (plint), skruvad, silvergrå, 135 A, Antal poler: 2, Delning i mm (P): 16.00, Isolerad: Nej, Bredd: 24.6 mm
-
-
-
