Egenskaper
| Utförande | Komponentplintblock, Skruvanslutning, mörkbeige, 4 mm², 250 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-0, Wemid |
| Art.nr. | 1027400000 |
| Typ | WDUL 4/500 |
| GTIN (EAN) | 4008190170585 |
| Förp. | 10 items |
| Djup | 46,5 mm |
| Byggdjup (tum) | 1,831 inch |
| Byggdjup inkl. montageskena | 47 mm |
| Höjd | 60 mm |
| Bygghöjd (tum) | 2,362 inch |
| Bredd | 6,5 mm |
| Byggbredd (tum) | 0,256 inch |
| Nettovikt | 10,435 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c, 7cI, 34 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Material | Wemid |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Skruvanslutning
Justeringsplintar Med motstånd öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, min. | 0,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, min. | 0,5 mm² |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Komponentpotentiometer |
|
| Anslutningsarea, fintrådig, max. | 4 mm² |
| Anslutningsarea, fintrådig, min. | 0,5 mm² |
| Anslutningsarea, flertrådig, max. | 6 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsområde, max. | 6 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Anslutningstyp 2 | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 9 mm |
| Klingmått | 6 x 3,5 mm |
| Klämskruv | M 3 |
| Ledararea, entrådig, max. | 6 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 22 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Tolkdorn enligt 60 947-1 | A4 |
| Åtdragningsmoment, max. | 0,8 Nm |
| Åtdragningsmoment, min. | 0,6 Nm |
| Utskjutande mått TS 35 | 32 mm |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 22 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 4 mm² |
| Märkspänning | 250 V |
| Märkström | 120 mA |
| Ström med max. ledare | 6 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1 mΩ |
| Förlusteffekt enligt IEC 60947-7-x | 1,02 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Produktinformation | Tillåten kontinuerlig drifttemperatur måste observeras |

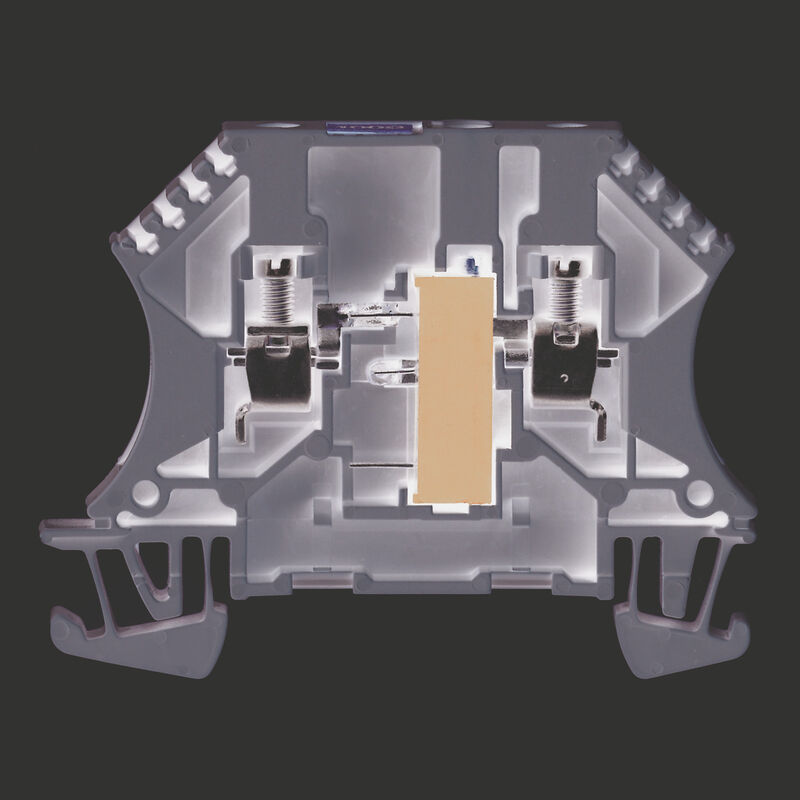

| Överskrift för figur 02 | Produktillustration |
| Bildtext-02 | Avbildning liknande |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37152)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59694) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1027400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1027400000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
