Egenskaper
| Utförande | OMNIMATE Power – serie WGK, Genomföringsplint, Märkarea: 95 mm², Skruvanslutning, Wemid (PA), svart, Direktmontage, Genomföring |
| Art.nr. | 1250660000 |

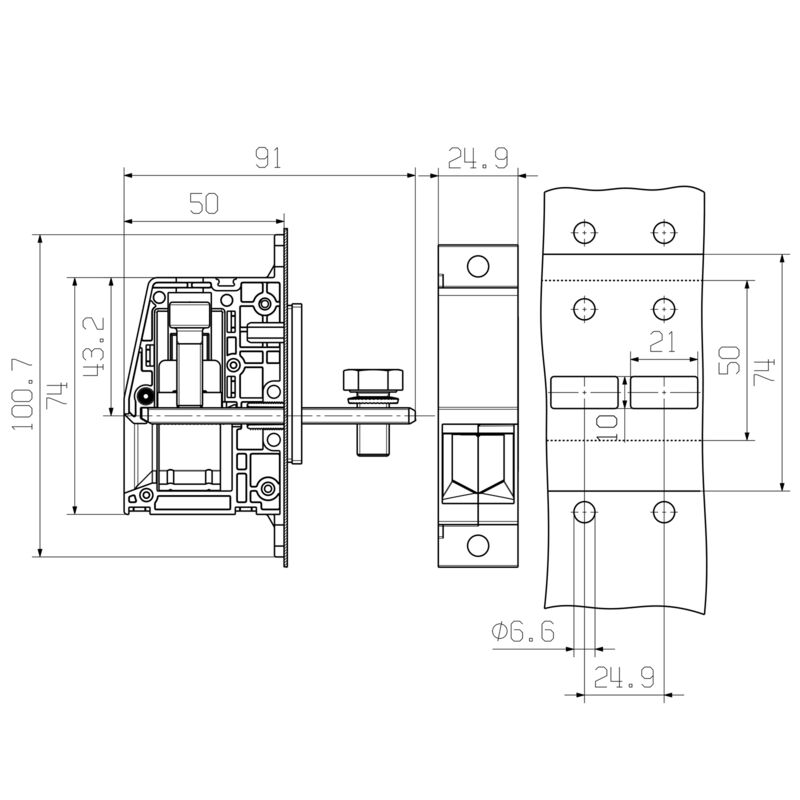

| Typ | WGK 95F VP BK BX |
| GTIN (EAN) | 4050118041675 |
| Förp. | 10 items |
| Produktparametrar |
IEC: 1000 V / 232 A / 35 - 95 mm² UL: 600 V / 230 A / AWG 4 - AWG 4/0 |
| Förpackning | Box |
| Höjd | 74 mm |
| Bygghöjd (tum) | 2,913 inch |
| Höjd lägstbyggande | 74 mm |
| Bredd | 25 mm |
| Byggbredd (tum) | 0,984 inch |
| Längd | 27,4 mm |
| Bygglängd (tum) | 1,079 inch |
| Nettovikt | 182,7 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie WGK |
| Ledaranslutningsteknik | Kabelsko: ringkabelsko/gaffelkabelsko |
| Ledarutgångsriktning | 180° |
| Antal poler | 1 |
| Polradstal | 1 |
| Uppgraderbar av kunden | Nej |
| Åtdragningsmoment, min. | 15 Nm |
| Åtdragningsmoment, max. | 20 Nm |
| Klämskruv | M8/Hexagon |
| Avisoleringslängd | 27 mm |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Skyddsklass | IP20 |
| Anslutningstyp 1 | Klämbygel |
| Anslutningstyp 2 | Skruvanslutning |
| Isoleringsmaterial | Wemid (PA) |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 120 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 120 °C |
| Anslutningsområde, min. | 35 mm² |
| Anslutningsområde, max. | 95 mm² |
| Ledardiameter, AWG, min. | AWG 4 |
| Ledardiameter, AWG, max | AWG 4/0 |
| entrådig, min. H05(07) V-U | 35 mm² |
| entrådig, max. H05(07) V-U | 95 mm² |
| Flertrådig, min. H07 V-R | 35 mm² |
| flertrådig, max. H07V-R | 95 mm² |
| fintrådig, min. H05(07) V-K | 35 mm² |
| fintrådig, max. H05(07) V-K | 95 mm² |
| med AEH med krage DIN 46 228/4, min. | 35 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 95 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 35 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 95 mm² |
| Referenstext |
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P) |
| testad enligt standard | IEC 60664-1 |
| Märkström, min. antal poler (Tu=20°C) | 232 A |
| Märkström, max. antal poler (Tu=20°C) | 232 A |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 1 000 V |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 8 kV |
| Märkspänning (användargrupp B / CSA) | 600 V |
| Märkspänning (användargrupp C / CSA) | 600 V |
| Märkspänning (användargrupp D / CSA) | 300 V |
| Märkström (användargrupp B / CSA) | 230 A |
| Märkström (användargrupp C / CSA) | 230 A |
| Märkström (användargrupp D / CSA) | 10 A |
| Ledardiameter AWG, min. | AWG 4 |
| Ledardiameter AWG, max. | AWG 4/0 |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 600 V |
| Märkspänning (användargrupp C / UL 1059) | 600 V |
| Märkspänning (användargrupp D / UL 1059) | 300 V |
| Märkström (användargrupp B / UL 1059) | 230 A |
| Märkström (användargrupp C / UL 1059) | 230 A |
| Märkström (användargrupp D / UL 1059) | 10 A |
| Ledardiameter AWG, min. | AWG 4 |
| Ledardiameter AWG, max. | AWG 4/0 |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning | Box |
| VPE-längd | 270 mm |
| VPE-bredd | 118 mm |
| VPE-höjd | 99 mm |
| Hänvisningstext |
• Luft- och krypsträckor till andra delar ska utformas i enlighet med relevanta normer. Detta kan säkerställas i utrustningen med hel ingjutning eller genom att använda ytterligare distansplattor. • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Färger: SW = svart; GN/YL = grön/gul; GY = grå • Ytterligare varianter vid förfrågan • WGK: märkspänning plastväggar: 1–6 mm = 1 000 V; metallväggar: < 1 mm = 1 000 V; metallväggar: 1–3,5 mm = 800 V; metallväggar: 3,5–5,5 mm = 690 V • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_99195) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1250660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1250660000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC001283 |
| ETIM 7.0 | EC001283 |
| ETIM 8.0 | EC001283 |
| ETIM 9.0 | EC001283 |
| ECLASS 9.0 | 27-14-11-34 |
| ECLASS 9.1 | 27-14-11-34 |
| ECLASS 10.0 | 27-14-11-34 |
| ECLASS 11.0 | 27-14-11-34 |
| ECLASS 12.0 | 27-14-11-34 |
| ECLASS 13.0 | 27-14-11-34 |
| ECLASS 14.0 | 27-14-11-34 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
