Egenskaper

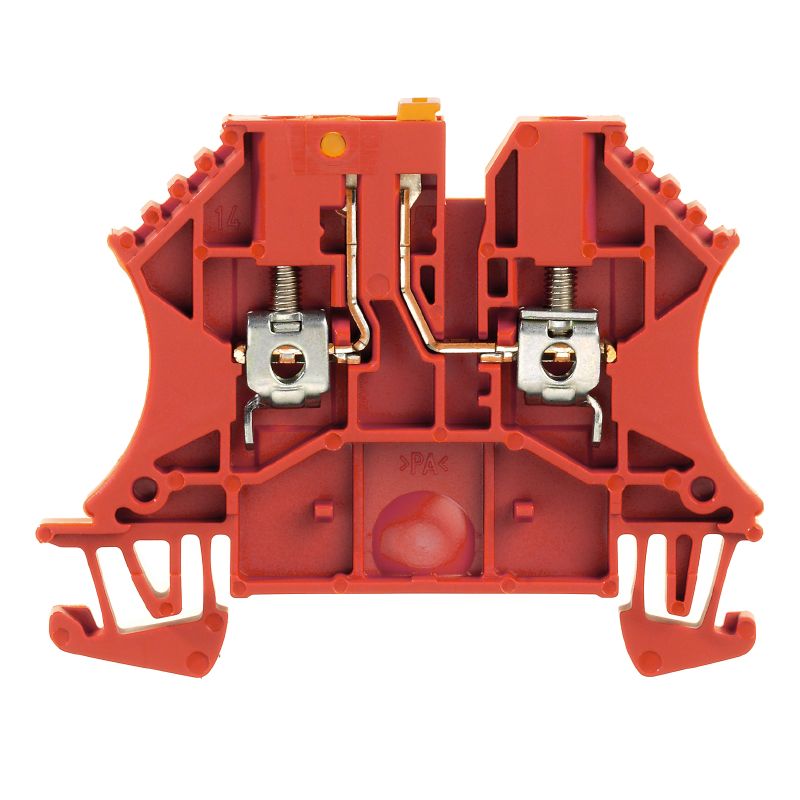

| Utförande | Frånskiljbar mätplint, Skruvanslutning, röd, 2.5 mm², 24 A, 500 V, Antal anslutningar: 2, Antal våningar: 1, TS 35, V-0, Wemid |
| Art.nr. | 1062290000 |
| Typ | WTR 2.5 STB2.3 RT |
| GTIN (EAN) | 4032248821518 |
| Förp. | 100 items |
| Djup | 48 mm |
| Byggdjup (tum) | 1,89 inch |
| Byggdjup inkl. montageskena | 49 mm |
| Höjd | 60 mm |
| Bygghöjd (tum) | 2,362 inch |
| Bredd | 5,1 mm |
| Byggbredd (tum) | 0,201 inch |
| Nettovikt | 1,85 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | f92ee310-1e24-42d5-9b63-f4a42add4010 |
| Material | Wemid |
| Färgkod | röd |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | DEMKO14ATEX1389U |
| Certifikat nr. (IECEX) | IECExUL14.0097U |
| Max. spänning (ATEX) | 500 V |
| Ström (ATEX) | 21 A |
| Ledararea max. (ATEX) | 2.5 mm² |
| Max. spänning (IECEX) | 500 V |
| Ström (IECEX) | 21 A |
| Ledararea max. (IECEX) | 2.5 mm² |
| Märkning EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU märkning | II 3 G |
| Utförande |
Skruvanslutning
Avskiljningselement med honkontakter för jackbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, min. | 0,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, min. | 0,5 mm² |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Anslutningsarea, flertrådig, max. | 4 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsområde, max. | 4 mm² |
| Anslutningsområde, min. | 0,05 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Anslutningstyp 2 | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 10 mm |
| Elektrisk momentskruvdragare typ DMS | 1 |
| Klingmått | 6 x 3,5 mm |
| Klämskruv | M 3 |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 30 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Tolkdorn enligt 60 947-1 | A3 |
| Åtdragningsmoment, max. | 0,7 Nm |
| Åtdragningsmoment, min. | 0,5 Nm |
| Utskjutande mått TS 35 | 32 mm |
| integrerad mäthylsa | Nej |
| Längsfrånskiljning | svängbar |
| Tvärfrånskiljning | utan |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 30 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 2,5 mm² |
| Märkspänning | 500 V |
| Märkspänning DC | 500 V |
| Märkström | 24 A |
| Ström med max. ledare | 24 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 12 AWG |
| Ledarstorlek Factory wiring min (UR) | 30 AWG |
| Ledarstorlek Field wiring max (UR) | 12 AWG |
| Ledarstorlek Field wiring min (UR) | 30 AWG |
| Spänning grupp C (UR) | 300 V |
| Ström Gr C (UR) | 20 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_39973)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253963) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89260) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89261) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253964) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37423) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60091) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1062290000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1062290000) |
| Användardokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WTR 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_89361) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Godkännanden |         |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
