ZDT 2.5/2 DU-PE
ZDT 2.5/2 DU-PE

ZDT 2.5/2 DU-PE

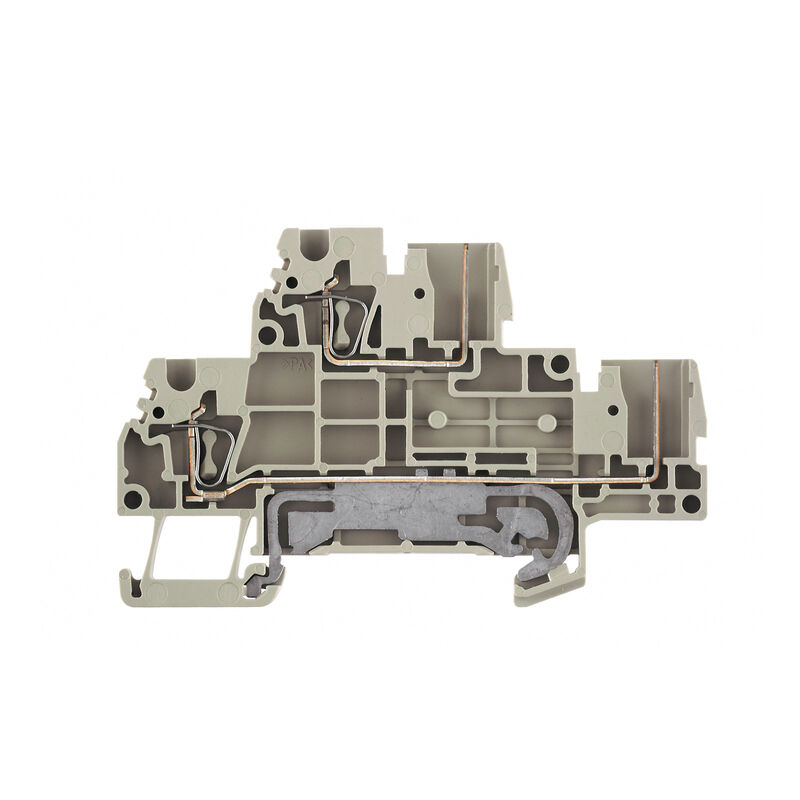

Z-Serie, Tvåvånings radplint, Märkarea: 2.5 mm², Fjäderanslutning, mörkbeige

Produkt-ID 1815160000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 41 Använda produkter 6
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Z-Serie, Tvåvånings radplint, Märkarea: 2.5 mm², Fjäderanslutning, mörkbeige
Art.nr.
1815160000
Typ
ZDT 2.5/2 DU-PE
GTIN (EAN)
4032248340781
Förp.
50  items

Mått och vikter

Djup
52  mm
Byggdjup (tum)
2,047  inch
Byggdjup inkl. montageskena
52,5  mm
Höjd
80,5  mm
Bygghöjd (tum)
3,169  inch
Bredd
5,1  mm
Byggbredd (tum)
0,201  inch
Nettovikt
13,71  g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−50  °C
Varaktig driftstemperatur, max.
120  °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Materialdata

Grundläggande material
Wemid
Färgkod
mörkbeige
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Utförande
2 fjäderanslutningar - 2 jackbara anslutningar
jackbar
Med PE-anslutning
Ändplatta krävs
Ja
Antal potentialer
2
Antal våningar
2
Antal klämställen per våning
4
Nivåer internt överkopplade
Nej
PE-anslutning
Ja
Montageskena obestyckad
TS 35
PE-Funktion
Ja

ytterligare tekniska data

explosionstestat utförande
Nej
Monteringstyp
ihakad
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
jackbar
Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max.
2,5  mm²

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
4  mm²
Anslutningsarea, flertrådig, min.
0,5  mm²
Anslutningsområde, max.
4  mm²
Anslutningsområde, min.
0,13  mm²
Anslutningsriktning
övre
Anslutningstyp
Fjäderanslutning
Antal anslutningar
4
Avisoleringslängd
10  mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
4  mm²
Ledararea, entrådig, min.
0,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5  mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5  mm²
Ledararea, fintrådig, min.
0,5  mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, fintrådig, max.
4  mm²
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
    • min.:
      6 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
    • min.:
      6 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
    • min.:
      8 mm
    • max.:
      12 mm
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
    • nominell:
      10 mm
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
    • min.:
      10 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
    • min.:
      10 mm
    • max.:
      12 mm
Tolkdorn enligt 60 947-1
A2

Märkdata enligt CSA

Certifikat-Nr. (cCSAus)
154685-1460993
Ledardiameter max. (cCSAusX)
12 AWG
Ledardiameter, min. (cCSAusX)
26 AWG
Spänning Gr C (cCSAus)
300 V
Spänning Gr D (cCSAus)
600 V
Ström Gr C (cCSAus)
20 A
Ström Gr D (cCSAus)
5 A

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Normer
IEC 61984
Enligt IEC 60947-7-1

Märkdata

Märkarea
2,5  mm²
Märkspänning
400  V
Märkspänning till grannklämman
500  V
Max. spänning för klämfäste och jackbart system
690  V
Märkspänning DC
500  V
Märkström
24  A
Ström med max. ledare
24  A
Normer
IEC 61984
Enligt IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33  mΩ
Märkstötspänning
6 kV
Förlusteffekt enligt IEC 60947-7-x
0,77  W
Nedsmutsningsgrad
3

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp C (cURus)
300 V
Spänning grupp D (cURus)
600 V
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Produktillustrationer

Överskrift för figur 02
Produktillustration
Bildtext-02
Avbildning liknande

Klassificeringar

ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-17
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
