Egenskaper
| Utförande | Plint (anslutning till samlingsskena) |
| Art.nr. | 1814680000 |

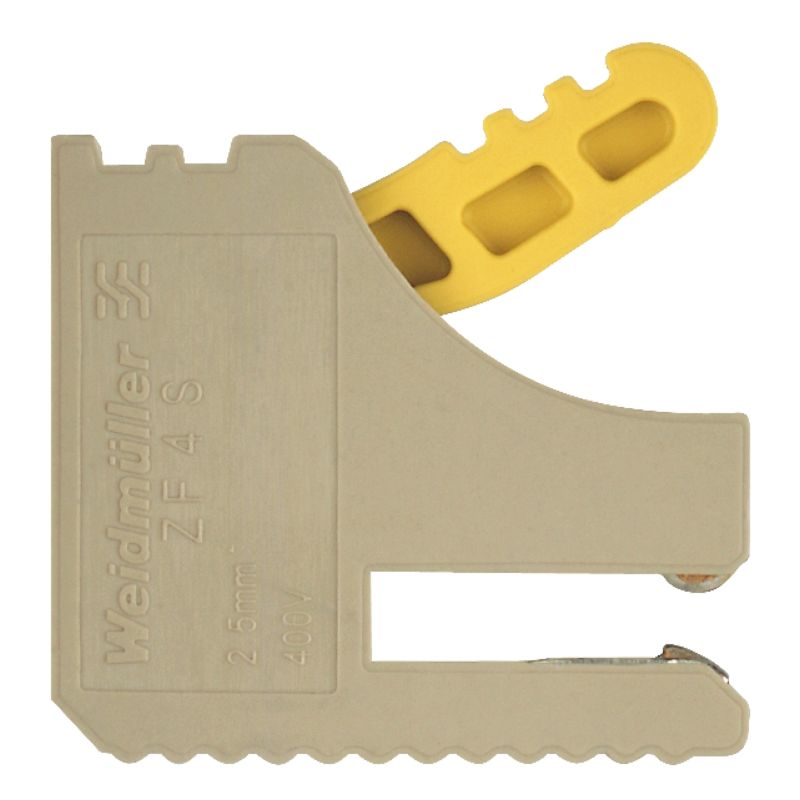

| Typ | ZF 4 S |
| GTIN (EAN) | 4032248302949 |
| Förp. | 50 items |
| Djup | 22 mm |
| Byggdjup (tum) | 0,866 inch |
| Höjd | 24,5 mm |
| Bygghöjd (tum) | 0,965 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 4,5 g |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Isoleringsmaterial | Wemid |
| Färgkod | Silver |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande | för strömskena 10 x 3 mm |
| Monteringsanvisning |
Direktmontage
Strömskena |
| Monteringstyp | instucken |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Fjäderanslutning |
| Antal anslutningar | 1 |
| Avisoleringslängd | 10 mm |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Monteringsanvisning |
Direktmontage
Strömskena |
| Normer | IEC 60947-7-1 |
| Temperaturområde för användning max. | 120 °C |
| Märkarea | 2,5 mm² |
| Märkspänning | 400 V |
| Märkström | 24 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74530) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1814680000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1814680000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000001 |
| ETIM 7.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 9.0 | EC000001 |
| ECLASS 9.0 | 27-14-11-46 |
| ECLASS 9.1 | 27-14-11-46 |
| ECLASS 10.0 | 27-14-11-46 |
| ECLASS 11.0 | 27-14-11-46 |
| ECLASS 12.0 | 27-14-11-46 |
| ECLASS 13.0 | 27-25-01-16 |
| ECLASS 14.0 | 27-25-01-16 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
