Egenskaper

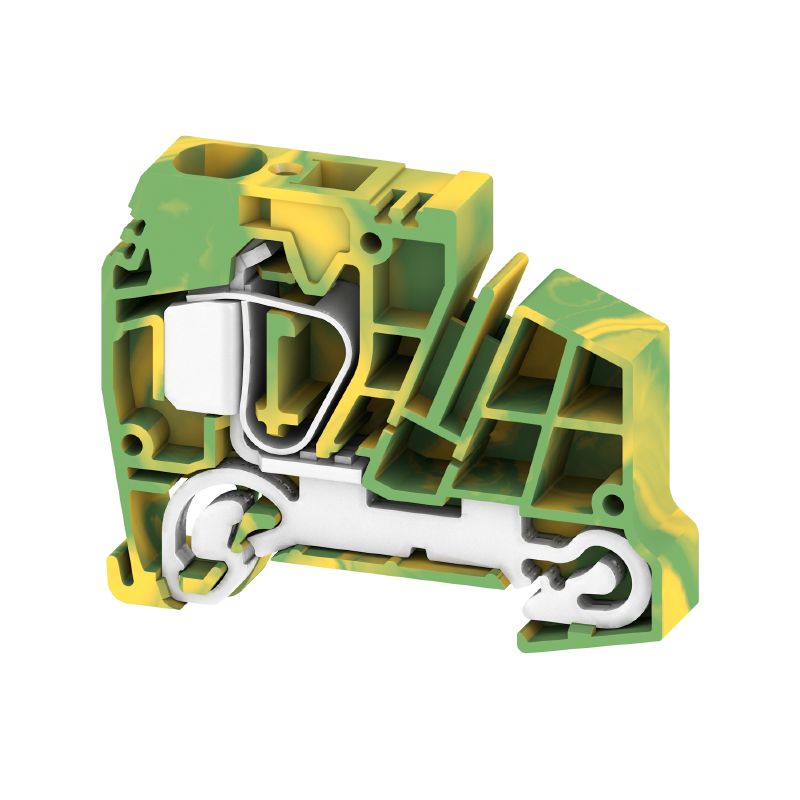

| Utförande | Z-Serie, Skyddsledar-radplint, Märkarea: 16 mm², Fjäderanslutning, grön/gul |
| Art.nr. | 1772960000 |
| Typ | ZPE 16-2/1AN |
| GTIN (EAN) | 4032248136599 |
| Förp. | 20 items |
| Djup | 50,5 mm |
| Byggdjup (tum) | 1,988 inch |
| Byggdjup inkl. montageskena | 51,5 mm |
| Höjd | 65 mm |
| Bygghöjd (tum) | 2,559 inch |
| Bredd | 12 mm |
| Byggbredd (tum) | 0,472 inch |
| Nettovikt | 36,5 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | grön/gul |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Fjäderanslutning
Med PE-anslutning öppen på en sida |
| Ändplatta krävs | Ja |
| Antal våningar | 1 |
| Antal klämställen per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| PE-Funktion | Ja |
| PEN-Funktion | Ja |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Fjäderanslutning |
| Anslutningsarea, flertrådig, max. | 25 mm² |
| Anslutningsarea, flertrådig, min. | 16 mm² |
| Anslutningsområde, max. | 25 mm² |
| Anslutningsområde, min. | 1,5 mm² |
| Anslutningsriktning | lutande |
| Anslutningstyp | Fjäderanslutning |
| Antal anslutningar | 1 |
| Avisoleringslängd | 18 mm |
| Klingmått | 1,0 x 5,5 mm |
| Ledararea, entrådig, max. | 10 mm² |
| Ledararea, entrådig, min. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 16 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 16 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 1,5 mm² |
| Ledararea, fintrådig, min. | 1,5 mm² |
| Ledardiameter, AWG, max | AWG 4 |
| Ledardiameter, AWG, min. | AWG 14 |
| Ledardiameter, fintrådig, max. | 16 mm² |
| Tolkdorn enligt 60 947-1 | A7 |
| Certifikat nr. (CSA) | 200039-1152892 |
| Ledararea max. (CSA) | 14 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Ledardiameter, AWG, max | AWG 4 |
| Ledardiameter, AWG, min. | AWG 14 |
| Normer |
Enligt IEC 60947-7-1
IEC 60947-7-2 |
| Skena | TS 35 |
| Märkkorttidsström | 1920 A (16 mm²) |
| PEN-Funktion | Ja |
| Märkarea | 16 mm² |
| Märkspänning till grannklämman | 800 V |
| Märkspänning DC | 800 V |
| Normer |
Enligt IEC 60947-7-1
IEC 60947-7-2 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,42 mΩ |
| Märkstötspänning till grannklämman | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 2,43 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 4 AWG |
| Ledarstorlek Factory wiring min (UR) | 14 AWG |
| Ledarstorlek Field wiring max (UR) | 4 AWG |
| Ledarstorlek Field wiring min (UR) | 14 AWG |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36795) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224857) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1772960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1772960000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1772960000&norm=0) |
| Meddelande om produktändring |
[PCN_ZPE_Q3_2020](https://mdcop.weidmueller.com/mediadelivery/asset/900_102561)
[PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151778) [PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151779) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Godkännanden |      |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
