ZPE 16/3AN

ZPE 16/3AN

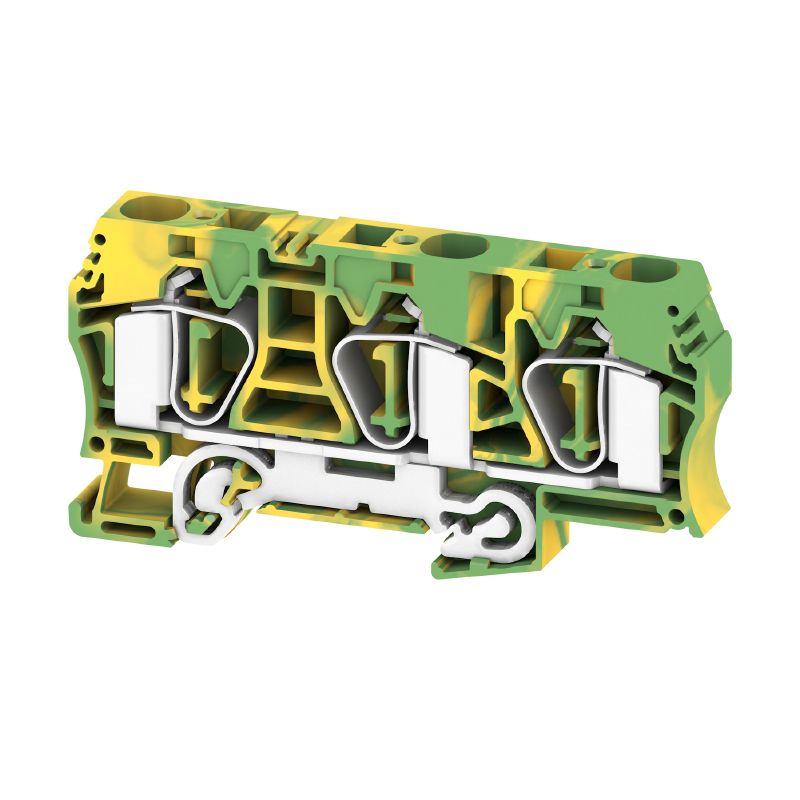

Földelő sorkapcsok, Húzórugós csatlakozás, 16 mm², 1920 A (16 mm²), Zöld / sárga

Cikkszám 1768310000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 20 Kapcsolódó termékek 1057
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk ytterligare tekniska data Rögzíthető vezetékek (kiegészítő csatlakozás) Klämbara ledare (Märkanslutning) CSA rating data General Névleges adatok UL rating data Besorolások

Tanúsítványok

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Általános rendelési adatok

Версия
Földelő sorkapcsok, Húzórugós csatlakozás, 16 mm², 1920 A (16 mm²), Zöld / sárga
Заказ №
1768310000
Тип
ZPE 16/3AN
GTIN (EAN)
4032248122790
Кол.
20 Darab

Méretek és tömegek

Глубина
50,5 mm
Mélység (coll)
1,988 inch
Mélység DIN sínnel együtt
51,5 mm
Высота
99 mm
Magasság (coll)
3,898 inch
Ширина
12,1 mm
Szélesség (coll)
0,476 inch
Масса нетто
64,324 g

Hőmérsékletek

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-50 °C…75 °C
Folyamatos üzemi hőmérséklet., min.
-50 °C
Folyamatos üzemi hőmérséklet., max.
120 °C

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Основной материал
Wemid
Цветовой код
Zöld / sárga
Класс пожаростойкости UL 94
V-0

PT OKIECEx/ATEX névleges adat

Сертификат № (ATEX)
DEMKO15ATEX1467U
Сертификат № (IECEX)
IECEXULD15.0008U
Vezetékkeresztmetszet, max. (ATEX)
25 mm²
Поперечное сечение провода, макс. (IECEX)
25 mm²
Обозначение EN 60079-7
Ex eb II C Gb
2014/34/EU címke
II 2 G D

Rendszer specifikációk

Исполнение
Húzókengyeles csatlakozás
PE-csatlakozással
Egyik oldalon szabad vég
Требуется концевая пластина
Igen
Количество независимых точек подключения
1
Szintek száma
1
Rögzítési pontok száma szintenként
3
Уровни с внутр. перемычками
Nem
Соединение PE
Igen
Укомплектованная монтажная рейка
TS 35
Функция PE
Igen
Функция PEN
Igen

ytterligare tekniska data

Вид монтажа
ihakad
Количество одинаковых клемм
1
Открытые страницы
right
Проверенное на взрывозащищенность исполнение
No

Rögzíthető vezetékek (kiegészítő csatlakozás)

Тип соединения, дополнительное соединение
Húzórugós csatlakozás

Klämbara ledare (Märkanslutning)

Вид соединения
Fjäderanslutning
Диапазон зажима, макс.
25 mm²
Диапазон зажима, мин.
1,5 mm²
Длина зачистки изоляции
18 mm
Калибровая пробка согласно 60 947-1
A7
Количество соединений
3
Направление соединения
top
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Поперечное сечение подключаемого провода AWG, мин.
AWG 14
Размер лезвия
1,0 x 5,5 mm
Сечение подключаемого проводника, тонкопроволочного, макс.
16 mm²
Сечение подсоединяемого провода, скрученный, макс.
25 mm²
Сечение подсоединяемого провода, скрученный, мин.
1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
1,5 mm²
Сечение соединения проводов, твердое ядро, макс.
16 mm²
Сечение соединения проводов, твердое ядро, мин.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
16 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
1,5 mm²

CSA rating data

Поперечное сечение провода, макс. (CSA)
4 AWG
Поперечное сечение провода, мин. (CSA)
14 AWG
Сертификат № (CSA)
200039-1152892

General

Нормы
IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Поперечное сечение подключаемого провода AWG, мин.
AWG 14
Укомплектованная монтажная рейка
TS 35

Névleges adatok

Расчетное сечение
16 mm²
Расчетное напряжение относительно соседней клеммы
800 V
Номинальное напряжение пост. тока
800 V
Нормы
IEC 60947-7-2
Fajlagos ellenállás az IEC 60947-7-x szerint
0,42 mΩ
Расчетное импульсное напряжение относительно соседней клеммы
8 kV
Потери мощности по стандарту IEC 60947-7-x
0 W
Szennyezés súlyossága
3

UL rating data

Разм. провода Заводская электропроводка, макс. (UR)
4 AWG
Разм. провода Заводская электропроводка, мин. (UR)
14 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)
4 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)
14 AWG
Сертификат № (UR)
E60693

Besorolások

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
