A4C 2.5 RD ПРОХОДНАЯ КЛЕММА

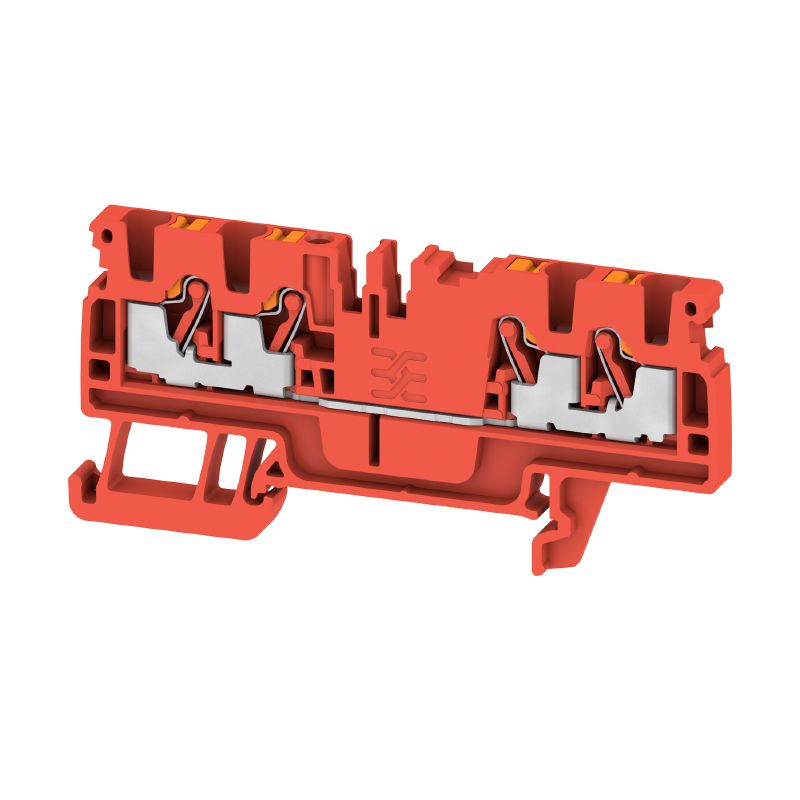

Изображение изделия
A4C 2.5 RD ПРОХОДНАЯ КЛЕММА

A4C 2.5 RD ПРОХОДНАЯ КЛЕММА

Проходная клемма, PUSH IN, 2.5 mm², 800 V, 24 A, красный

№ продукта 1521710000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 90 Является принадлежностью 3 Связанные продукты 1077
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Номинальные характеристики IECEx/ATEX Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Общие сведения Расчетные данные Расчетные данные согласно UL Классификации

Сертификаты

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693
Сертификат № (cURusEX)
E184763

Основные данные для заказа

Version
Проходная клемма, PUSH IN, 2.5 mm², 800 V, 24 A, красный
Order No.
1521710000
Type
A4C 2.5 RD
GTIN (EAN)
4050118328134
Кол.
100 Штука

Размеры и массы

Depth
36,5 mm
Глубина (дюймов)
1,437 inch
Глубина с DIN-рейкой
37 mm
Height
77,5 mm
Высота (в дюймах)
3,051 inch
Width
5,1 mm
Ширина (в дюймах)
0,201 inch
Масса нетто
9,82 g

Температуры

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

Основной материал
Материал Wemid
Цветовой код
красный
Цвет элементов управления
оранжевый
Класс пожаростойкости UL 94
V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)
TUEV16ATEX7909U
Сертификат № (IECEX)
IECEXTUR16.0036U
Макс. напряжение (ATEX)
550 V
Ток (ATEX)
21 A
Поперечное сечение провода, макс. (ATEX)
2.5 mm²
Макс. напряжение (IECEX)
550 V
Ток (IECEX)
21 A
Поперечное сечение провода, макс. (IECEX)
2.5 mm²
Marking EN 60079-7
Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU
II 2 G D

Параметры системы

Требуется концевая пластина
Да
Количество независимых точек подключения
1
Количество уровней
1
Количество контактных гнезд на уровень
4
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Нет
Соединение PE
Нет
Укомплектованная монтажная рейка
TS 35
Функция N
Нет
Функция PE
Нет
Функция PEN
Нет

Дополнительные технические данные

Вид крепления
защелкиваемый
Вид монтажа
TS 35
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Да
с фиксаторами
Нет
с фиксатором
Нет
Указание по установке
Монтажная рейка

Зажимаемые провода (дополнительное соединение)

Connection type, additional connection
PUSH IN

Зажимаемые провода (расчетное соединение)

4 mm²
Blade size
0,6 x 3,5 мм
Clamping range, min.
0,14 mm²
Connection direction
сверху
Gauge to IEC 60947-1
A3
Number of connections
4
Stripping length
10 mm
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28
Длина кабельного наконечника без пластиковой манжеты DIN 46228/1
  • Длина трубки:
    • номин.:
      5 mm
  • Сечение подсоединяемого провода:
    • номин.:
      0,25 mm²
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      10 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      1 mm²
  • Длина трубки:
    • мин.:
      7 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      1,5 mm²
    • макс.:
      4 mm²
Длина кабельного наконечника с пластиковой манжетой DIN 46228/4
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      8 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,14 mm²
    • макс.:
      0,34 mm²
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      1 mm²
  • Длина трубки:
    • мин.:
      8 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      1,5 mm²
    • макс.:
      2,5 mm²
Длина трубки двойного наконечника согласно поперечному сечению
  • Длина трубки, мин.:
    8 mm
  • Длина трубки, макс.:
    12 mm
Длина трубки для двойного кабельного наконечника
  • Длина трубки:
    • мин.:
      8 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      0,75 mm²
Длина трубки кабельного наконечника без пластиковой манжеты согласно поперечному сечению
  • Длина трубки, мин.:
    5 mm
  • Длина трубки, макс.:
    5 mm
  • Длина трубки, мин.:
    6 mm
  • Длина трубки, макс.:
    10 mm
  • Длина трубки, мин.:
    7 mm
  • Длина трубки, макс.:
    12 mm
Длина трубки кабельного наконечника с пластиковой манжетой согласно поперечному сечению
  • Длина трубки, мин.:
    6 mm
  • Длина трубки, макс.:
    8 mm
  • Длина трубки, мин.:
    6 mm
  • Длина трубки, макс.:
    12 mm
  • Длина трубки, мин.:
    8 mm
  • Длина трубки, макс.:
    12 mm
Кабельный наконечник для обжима двух проводов, макс.
0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.
0,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,14 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение соединения проводов, твердое ядро, макс.
2,5 mm²
Сечение соединения проводов, твердое ядро, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
2,5 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)
600 V
Напряжение, класс C (CSA)
600 V
Напряжение, класс D (CSA)
600 V
Поперечное сечение провода, макс. (CSA)
12 AWG
Поперечное сечение провода, мин. (CSA)
28 AWG
Сертификат № (CSA)
200039-70089609
Ток, разм. B (CSA)
20 A
Ток, разм. C (CSA)
20 A
Ток, разм. D (CSA)
5 A

Общие сведения

Installation advice
Монтажная рейка
Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28

Расчетные данные

Расчетное сечение
2,5 mm²
Номинальное напряжение
800 V
Номинальное напряжение пост. тока
800 V
Номинальный ток
24 A
Ток при макс. проводнике
24 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Номинальное импульсное напряжение
8 кВ
Потери мощности по стандарту IEC 60947-7-x
0,77 W
Категория перенапряжения
III
Степень загрязнения
3

Расчетные данные согласно UL

Conductor size Factory wiring min. (cURus)
28 AWG
Průřez vodiče propojení v terénu min. (cURus)
28 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí D (cURus)
600 V
Č. osvědčení (cURus)
E60693
Напряжение, класс C (cURus)
600 V
Разм. провода Электропроводка полевого уровня, макс. (cURus)
12 AWG
Ток, класс B (cURus)
20 A
Ток, класс C (cURus)
20 A
Ток, класс D (cURus)
5 A

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
