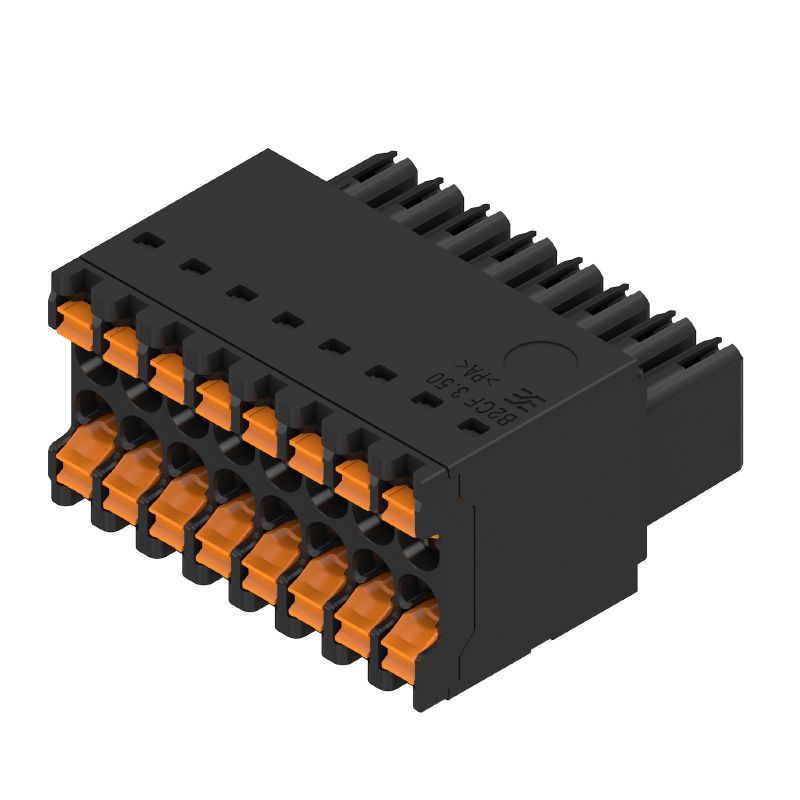

B2CF 3.50/16/180 SN BK BX
제품 이미지
similar to illustration
B2CF 3.50/16/180 SN BK BX
제품 이미지
B2CF 3.50/16/180 SN BK BX
Graph
B2CF 3.50/16/180 SN BK BX
제품 장점
Solid PUSH IN contact
Safe and durable
B2CF 3.50/16/180 SN BK BX
제품 장점
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/16/180 SN BK BX
제품 장점
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/16/180 SN BK BX
사용 예

B2CF 3.50/16/180 SN BK BX

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 16, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box

Référence produit 1277530000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Pièces opposées 8 Autres produits de la même gamme 36
Approvals General ordering data Rozměry a hmotnosti Shoda produktu s prostředím System Parameters Material data Anschließbare Leiter IEC 정격데이터 Nenndaten nach CSA Märkdata enligt UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 16, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box
주문 번호
1277530000
유형
B2CF 3.50/16/180 SN BK BX
GTIN(EAN)
4050118067804
수량
66 adet
Produktparametrar
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Förpackning
Box

Rozměry a hmotnosti

깊이
25,25 mm
깊이 (인치)
0.994 inch
높이
15,2 mm
Höhe (inch)
0.598 inch
너비
28 mm
Width (inches)
1.102 inch
순중량
10,517 g

Shoda produktu s prostředím

RoHS 준수 상태
V souladu bez výjimky
REACH SVHC
Keine SVHC über 0,1 Gew.-%
제품 탄소 발자국
  • Cradle to gate:
    0.236 kg CO2eq.

System Parameters

제품군
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2-reihig
결선 유형
Feldanschluss
와이어 결선 방식
PUSH IN mit Betätigungstaste
피치(mm)(P)
3,5 mm
피치(인치)(P)
0,138 "
도체 아웃렛 방향
180°
극 수
16
L1(mm)
24,5 mm
L1(인치)
0,965 "
행 수
1
핀 시리즈 수량
2
정격 단면적
15 mm²
DIN VDE 57 106에 따른 터치 안전 보호
protection doigt
DIN VDE 0470에 따른 터치 안전 보호
IP20 plugged
Degré de protection
IP20
entièrement monté
코딩 가능
Oui
Longueur de dénudage
10 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
3,5 N
Force d'extraction/pôle, max.
3,5 N

Material data

절연재
PA 66 GF 30
컬러 코드
schwarz
작동 요소의 색상
orange
컬러 차트(유사)
RAL 9011
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
절연 저항
≥ 108 Ω
Brännbarhetsklass enligt UL 94
V-0
접점 재질
Сплав медный
접점 표면
étamé
플러그 접점의 레이어 구조
2...5 µm Sn étamé à chaud
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-40 °C
Temperature range, installation, max.
120 °C

Anschließbare Leiter

클램프 범위, 최소
0,14 mm²
클램프 범위, 최대
1,5 mm²
결선 단면규격 AWG, 최소
AWG 30
결선 단면규격 AWG, 최대
AWG 16
단선, 최소 H05(07) V-U
0,14 mm²
단선, 최대 H05(07) V-U
1,5 mm²
연선, 최소 H05(07) V-K
0,14 mm²
연선, 최대 H05(07) V-K
1,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,14 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,14 mm²
페럴 포함, DIN 46228 pt 1, 최대
1,5 mm²
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,14 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9028240000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025780000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025790000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028270000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028290000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • nominal:
      1
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028320000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0186500000
참조 텍스트
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
13,4 A
정격 전류, 최대 극 수(Tu=20°C)
10 A
정격 전류, 극 수(Tu=40°C)
12 A
정격 전류, 최대 극 수(Tu=40°C)
9 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2,5 kV
단시간 내전류 저항
3 x 1s mit 80 A

Nenndaten nach CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
9,5 A
정격 전류(사용 그룹 C / CSA)
9,5 A
정격 전류(사용 그룹 D / CSA)
9,5 A
와이어 단면적, AWG, 최소
AWG 30
와이어 단면적, AWG, 최대
AWG 16
승인값 참조
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Märkdata enligt UL 1059

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
50 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
9.5 A
정격 전류(사용 그룹 C / UL 1059)
9.5 A
정격 전류(사용 그룹 D / UL 1059)
9.5 A
와이어 단면적, AWG, 최소
AWG 30
와이어 단면적, AWG, 최대
AWG 16
승인값 참조
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Verpackungen

패키징
Box
VPE 길이
350 mm
VPE 폭
135 mm
VPE 높이
40 mm

Typprüfungen

테스트: 표시 내구성
  • Norm:
    IEC 61984 Abschnitt 6.2 und 7.3.2 / 10.11 Verwendung des Musters von IEC 60068-2-70 / 12.95
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Materialtyp, Datumsuhr, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
테스트: 접속 오류(비호환성)
  • Standard:
    IEC 61984 section 6.3 and 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
테스트: 클램프 사용 가능한 단면
  • Standard:
    IEC 60999-1 section 7 and 9.1 / 11.99, IEC 60947-1 section 8.2.4.5.1 / 03.11
  • Conductor type:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Стандарт:
    IEC 60999-1 avsnitt 9.4 / 11.99
  • Krav:
    0,2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.75
    • Type of conductor and conductor cross-section:
      H05V-K0.75
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U1.5
    • Type of conductor and conductor cross-section:
      H07V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
풀아웃 테스트
  • Standard:
    IEC 60999-1 섹션 9.5 / 11.99
  • 요구 사항:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Тип проводника:
    • Typ av ledare och för ledararea:
      H05V-U0.75
    • Typ av ledare och för ledararea:
      H05V-K0.75
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd

Wichtiger Hinweis

IPC 준수
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
참고 사항
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Crimp shape A for wire-end ferrules with crimping tools PZ 1,5 (order no. 9005990000) or PZ 6/5 (order no. 9011460000) for larger wire cross-sections recommended.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Max. outer diameter of the conductor 2.6 mm
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
