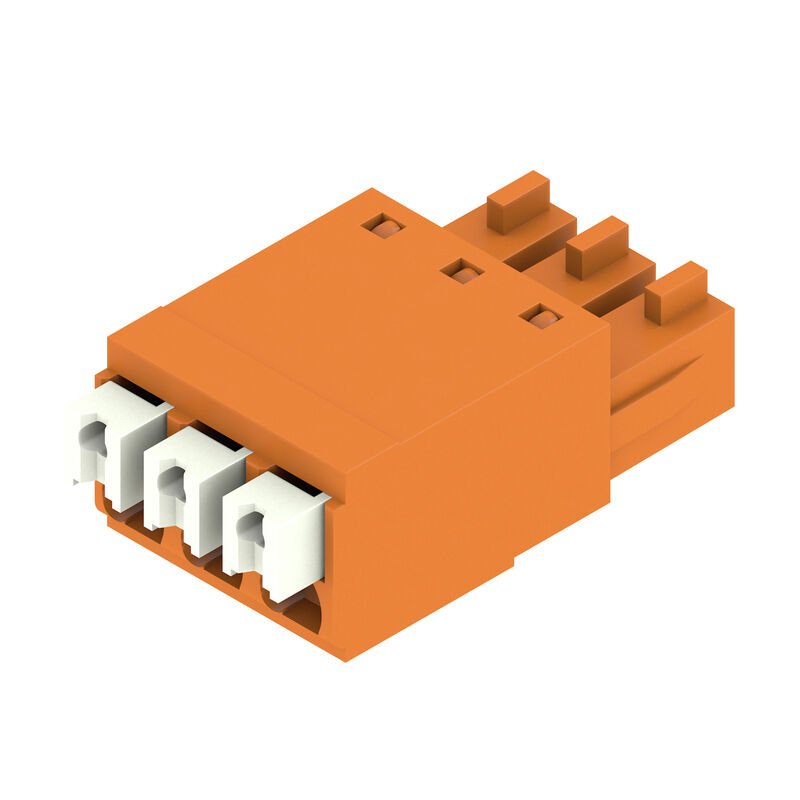

BCF 3.81/03/180 SN OR BX
Product image
BCF 3.81/03/180 SN OR BX
Product image
BCF 3.81/03/180 SN OR BX
Dimensional drawing
BCF 3.81/03/180 SN OR BX
Graph
BCF 3.81/03/180 SN OR BX
Graph
BCF 3.81/03/180 SN OR BX
Graph
BCF 3.81/03/180 SN OR BX
Product benefits
Solid PUSH IN contact
Safe and durable

BCF 3.81/03/180 SN OR BX

Zásuvný konektor PCB plug in, zdířka, 3.81 mm, Počet pólů: 3, 180°, PUSH IN s tlačítkem, Upínací rozsah, max. : 1.5 mm², Box

Product ID 1969100000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Verwante producten 29
Approvals Všeobecné objednací údaje Dimensions and weights Shoda produktu s prostředím System Parameters Údaje o materiálu Conductors suitable for connection Rated data acc. to IEC Jmenovité údaje podle CSA Rated data acc. to UL 1059 Balení Pruebas tipo Wichtiger Hinweis Clasificaciones

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, zdířka, 3.81 mm, Počet pólů: 3, 180°, PUSH IN s tlačítkem, Upínací rozsah, max. : 1.5 mm², Box
Order No.
1969100000
Type
BCF 3.81/03/180 SN OR BX
GTIN (EAN)
4032248677771
Qty.
50 items
Údaje výrobku
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Balení
Box

Dimensions and weights

Depth
22 mm
Depth (inches)
0,866 inch
Height
7,9 mm
Höhe (inch)
0,311 inch
Width
11,52 mm
폭 (인치)
0,454 inch
Net weight
1,954 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Product Carbon Footprint
  • Производственный цикл:
    0.147 kg CO2 eq.

System Parameters

Famille de produits
OMNIMATE Signal - řada BC/SC 3,81
Type de raccordement
Feldanschluss
Wire connection method
PUSH IN con tasto di attivazione
Pitch in mm (P)
3,81 mm
Pitch in inches (P)
0,15 "
Conductor outlet direction
180°
Nombre de pôles
3
L1 en mm
7,62 mm
L1 en pouce
0,3 "
Number of rows
1
Numero di serie di poli
1
정격 단면적
1 mm²
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
DIN VDE 0470에 따른 터치 안전 보호
IP20 plugged/ IP10 unplugged
Protection degree
IP20
볼륨 저항
≤5 mΩ
Codable
Yes
Stripping length
9 mm
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
8 N
Fuerza de extracción/polo, máx.
7 N

Údaje o materiálu

Insulating material
PA 66 GF 30
Colour
orange
Colour of operational elements
white
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Insulation resistance
≥ 108 Ω
UL 94 flammability rating
V-0
Contact material
Copper alloy
Contact surface
tinned
Layer structure of plug contact
4...8 µm Sn mate
Temperatura de almacenamiento, min.
−40 °C
Temperatura magazynowania, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Driftstemperatur, max
120 °C
Temperature range, installation, min.
−25 °C
Temperature range, installation, max.
120 °C

Conductors suitable for connection

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,14 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.4 mm x 1.5 mm; 1.9mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9004050000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9025860000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0542500000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9019100000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0282800000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025770000
Reference text
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
16,3 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s with 76 A

Jmenovité údaje podle CSA

협회(CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
Section de raccordement de câble AWG, max.
AWG 16
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Balení

패키징
Box
Długość VPE
144 mm
VPE с
63 mm
VPE 높이
25 mm

Pruebas tipo

Test: Misengagement (Non-interchangeability)
  • Test:
    examen visuel
  • Évaluation:
    réussite

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Conductores indicados para conexión: 1,5 mm² con terminal tubular con aislamiento, DIN 46 228/1, con una tensión nominal de 125 V/2,5 kV con III/3 o de 250 V/2,5 kV con II/2
  • Para conductores de amplias secciones se recomienda la forma crimpada A para terminales tubulares de la herramienta PZ 1.5 (cód. 9005990000) o PZ 6/5 (cód. 9011460000).
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • La toma de prueba solo puede utilizarse como punto de recepción potencial.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
