BLZP 5.08HC/04/180LR SN OR BX

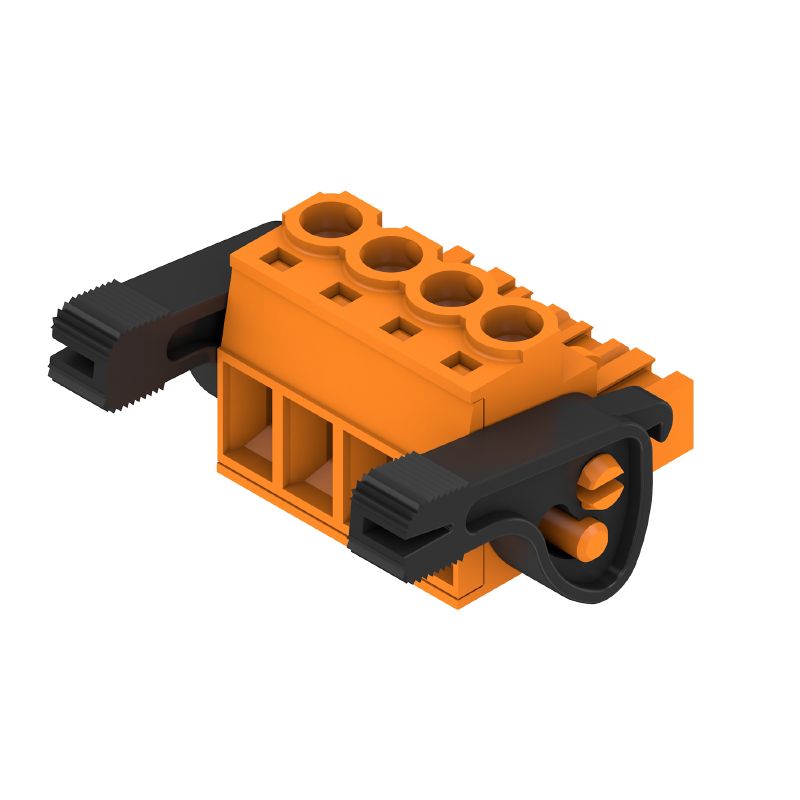

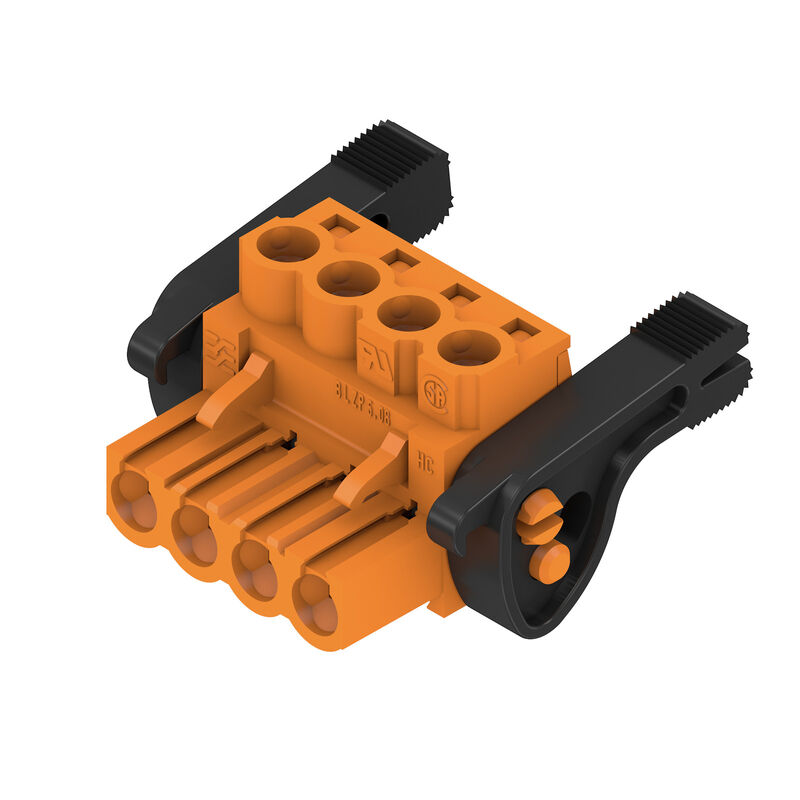

製品イメージ
BLZP 5.08HC/04/180LR SN OR BX

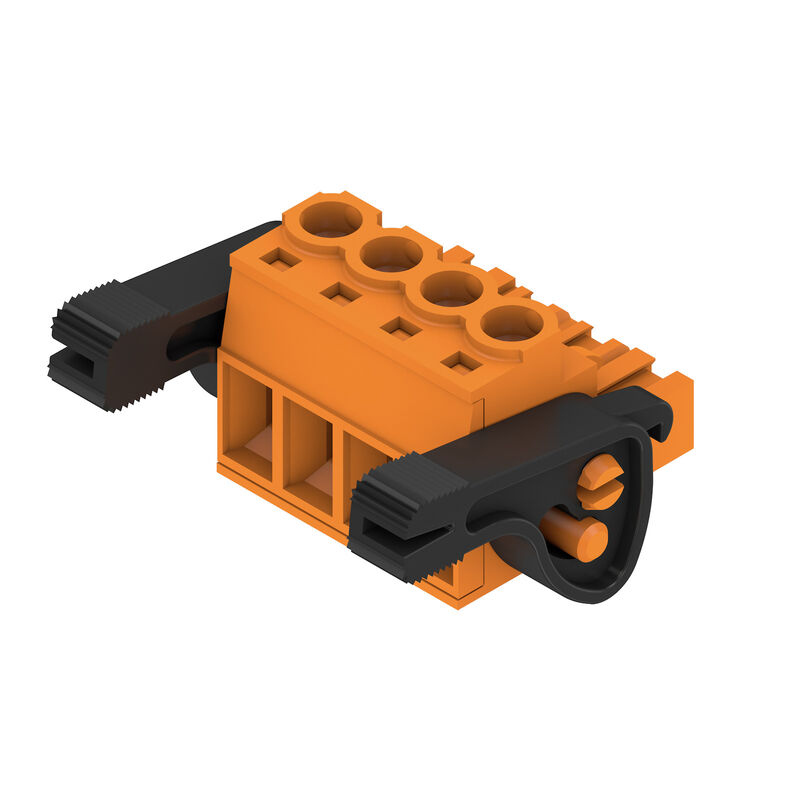

製品イメージ
BLZP 5.08HC/04/180LR SN OR BX
寸法図
BLZP 5.08HC/04/180LR SN OR BX
グラフ
BLZP 5.08HC/04/180LR SN OR BX
製品の利点
Product benefits
BLZP 5.08HC/04/180LR SN OR BX
製品の利点
緩やかなロック解除
低機械ストレス

BLZP 5.08HC/04/180LR SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 4, 180°, Raccordement vissé, Plage de serrage, max. : 4 mm², Boîte

№ продукта 1944850000
Загрузить спецификации エンジニアリング・サポート 製品ダウンロード
付属品 6 対照製品 25 関連製品 25
Tanúsítványok Informations générales de commande Dimensions et poids Environmental Product Compliance Paramètres système Données des matériaux Conductors suitable for connection Rated data acc. to IEC CSA névleges adatok UL 1059に準拠した公称データ Emballage Type tests Nota importante Klassificeringar

Tanúsítványok

認可
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（UR）
E60693
Č. osvědčení (cURus)
E60693

Informations générales de commande

バージョン
Connecteur pour circuit imprimé, Connecteur femelle, 5.08 mm, Nombre de pôles: 4, 180°, Raccordement vissé, Plage de serrage, max. : 4 mm², Boîte
注文番号
1944850000
種別
BLZP 5.08HC/04/180LR SN OR BX
GTIN (EAN)
4032248619450
数量
60 items
製品データ
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
パッケージ
箱

Dimensions et poids

深さ
29.6 mm
Hloubka (v palcích)
1.165 inch
高さ
14.6 mm
Высота (в дюймах)
0.575 inch
幅
30.12 mm
幅（インチ）
1.186 inch
正味重量
8.34 g

Environmental Product Compliance

RoHS 対応状況
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
製品のカーボンフットプリント
  • クレードルからゲート:
    0,186 kg CO2 eq.

Paramètres système

製品ファミリー
OMNIMATE Signal - sorozat BL/SL 5.08
接続方式
필드 결선
導体接続方法
クランプヨークねじ接続
ピッチ (mm) (P)
5.08 mm
ピッチ (インチ) (P)
0.2 "
導体取り出し方向
180°
極数
4
L1 (mm)
15.24 mm
L1 (インチ)
0.6 "
行数
1
ピンモデルシリーズ数量
1
定格断面
4 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
フィンガータッチセーフ
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
保護度合い
IP20
体積抵抗
≤5 mΩ
コーディング可能
はい
Délka odizolování
7 mm
クランプネジ
M 2.5
スクリュードライバー刃
0.6 x 3.5
PH 1
PZ 1
スクリュードライバー刃の標準
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
プラギング回数
25
差し込み力 / 極、最大.
10 N
引張強度/極、最大.
9 N
締付けトルク
  • トルクタイプ:
    配線接続
  • 使用状況の情報:
    • 締付けトルク:
      • 最小：:
        0.4 Nm
      • 最大.:
        0.5 Nm

Données des matériaux

絶縁材
PBT
色
orange
カラーチャート（類似）
RAL 2000
絶縁材グループ
IIIa
比較追跡指数（CTI）
≥ 200
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
プラグ接点の層構造
4...8 µm Sn hot-dip tinned
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
100 °C

Conductors suitable for connection

クランプ範囲、最小
0.13 mm²
クランプ範囲、最大
4 mm²
配線接続断面 AWG、最小
AWG 30
導体接続断面積 AWG、最大.
AWG 12
固定式、最小 H05（07） V-U
0.2 mm²
固定式、最大 H05（07） V-U
4 mm²
フレキシブル、最小 H05（07） V-K
0.2 mm²
フレキシブル、最大H05（07） V-K
4 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.
0.2 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大
2.5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0.2 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大
4 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2.8 mm x 2.4 mm
クランプ導体
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0282600000
    • 被覆剥き長さ:
      • 公称:
        8 mm
    • 推奨フェルール端子:
      0409500000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0372600000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        7 mm
    • 推奨フェルール端子:
      0372700000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      2.5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        7 mm
    • 推奨フェルール端子:
      0373000000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9019160000
参照テキスト
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
23 A
定格電流、最大極数（Tu=20°C）
18 A
定格電流、最小極数 （Tu=40°C）
21 A
定格電流、最大極数 （Tu=40°C）
16 A
サージ電圧等級の定格電圧/汚染度 II/2
400 V
サージ電圧等級の定格電圧/汚染度 III/2
320 V
サージ電圧等級の定格電圧 / 汚染度 III/3
250 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
4,000 V
サージ電圧等級の定格インパルス電圧/汚染度 III/2
4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
4 kV
短時間耐電流抵抗
3 x 1sで120 A

CSA névleges adatok

試験制度（CSA）
CSA
証明書番号（CSA）
200039-1121690
定格電圧 (グループ B/CSA 使用)
300 V
定格電圧 (グループ C / CSA 使用)
50 V
定格電圧 (グループ D/CSA 使用)
300 V
定格電流（グループ B/CSA 使用）
20 A
定格電流 (グループ D/CSA 使用)
20 A
導体断面積、AGW、最小
AWG 30
導体断面積、AWG、最大
AWG 12
認可値の参照
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

試験制度（UR）
UR
証明書番号（UR）
E60693
設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
定格電圧 (グループ D / UL 1059 使用)
300 V
定格電流 (グループ B / UL 1059 使用)
20 A
定格電流 (グループ D / UL 1059 使用)
10 A
導体断面積、AGW、最小
AWG 26
導体断面積、AWG、最大
AWG 12
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。

Emballage

パッケージ
Boîte
VPE 長
349 mm
VPE幅
137 mm
VPEの高さ
31 mm

Type tests

試験：マーキングの耐久性
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, napięcie znamionowe, przekrój znamionowy, typ materiału
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
テスト：連結解除（互換性なし）
  • 標準:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • テスト:
    コード要素で180°回転
  • 評価:
    合格した
  • テスト:
    目視検査
  • 評価:
    合格した
テスト：クランプ可能な断面
  • 標準:
    DIN EN 60999-1セクション7および9.1 / 12.00, DIN EN 60947-1セクション8.2.4.5.1 / 12.02
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.2 mm²
    • 導体の種類と導体断面:
      撚線0.2 mm²
    • 導体の種類と導体断面:
      固定式2.5 mm²
    • 導体の種類と導体断面:
      撚線2.5 mm²
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
導体の損傷や偶発的な緩みをテストする
  • 標準:
    DIN EN 60999-1セクション9.4 / 12.00
  • 要件:
    0.2 kg
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    0.3 kg
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.5 mm²
    • 導体の種類と導体断面:
      撚線0.5 mm²
  • 評価:
    合格した
  • 要件:
    0.9 kg
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 12/1
    • 導体の種類と導体断面:
      AWG 12/19
  • 評価:
    合格した
引き抜き試験
  • 標準:
    DIN EN 60999-1セクション9.5 / 12.00
  • 要件:
    ≥10 N
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    ≥20 N
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-U0.5
    • 導体の種類と導体断面:
      H05V-K0.5
  • 評価:
    合格した
  • 要件:
    ≥60 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-U4.0
    • 導体の種類と導体断面:
      H07V-K4.0
    • 導体の種類と導体断面:
      AWG 12/1
    • 導体の種類と導体断面:
      AWG 12/19
  • 評価:
    合格した

Nota importante

IPC準拠
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
注意事項
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
