CH20M17 C BK 1819

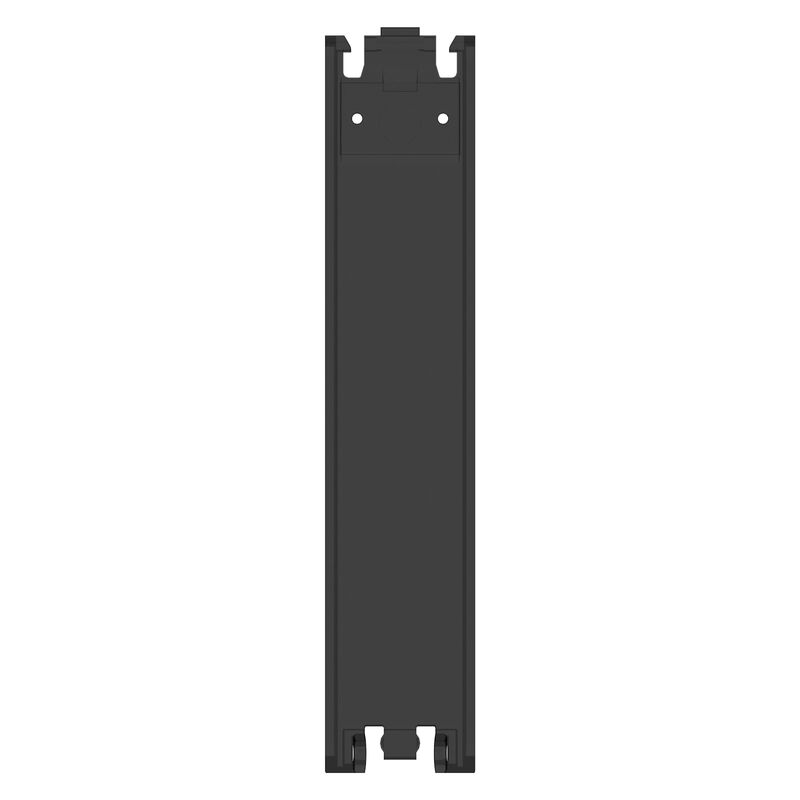

Изображение изделия
CH20M17 C BK 1819

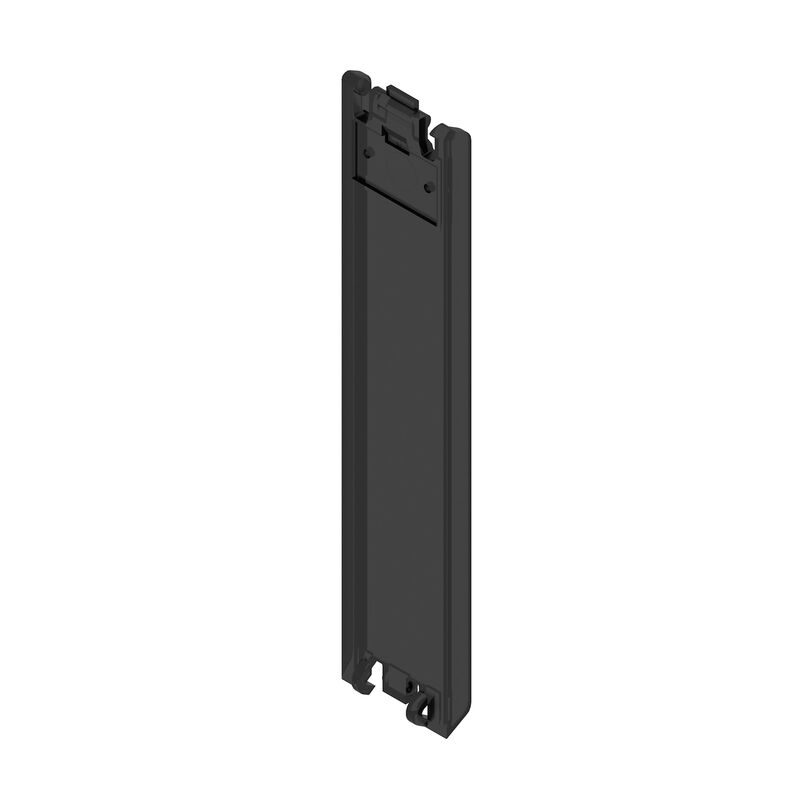

Изображение изделия
CH20M17 C BK 1819

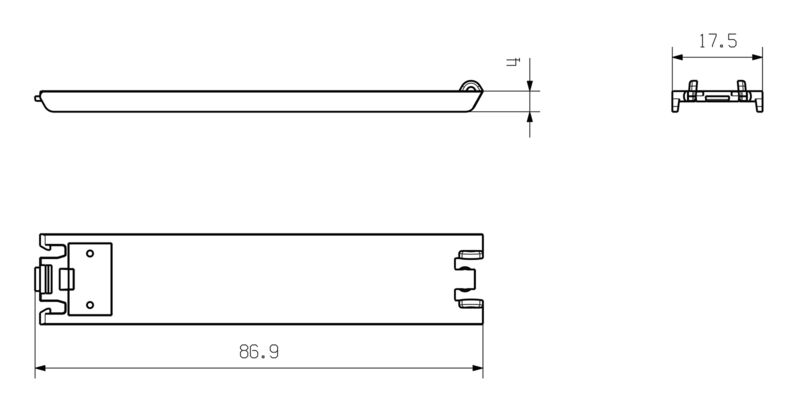

Габаритный чертеж

CH20M17 C BK 1819

Модульный корпус, OMNIMATE Housing — серия CH20M черный, Откидывающаяся крышка, Ширина: 17.5 mm

№ продукта 1254150000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Является эквивалентом 3 Отдельная деталь 2 Связанные продукты 2
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные о материалах Общие данные Свойства компонента Варианты индивидуализации Классификации Сертификаты

Основные данные для заказа

Версия
Модульный корпус, OMNIMATE Housing — серия CH20M черный, Откидывающаяся крышка, Ширина: 17.5 mm
Заказ №
1254150000
Тип
CH20M17 C BK 1819
GTIN (EAN)
4050118047059
Кол.
70  Штука

Размеры и массы

Глубина
6  mm
Глубина (дюймов)
0,236  inch
Высота
85,9  mm
Высота (в дюймах)
3,382  inch
Ширина
17,5  mm
Ширина (в дюймах)
0,689  inch
Масса нетто
2,29  g

Температуры

Температура окружающей среды
-25 °C…85 °C
Температурный диапазон вставки
-40...120 ℃
Влажность
Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Данные о материалах

Группа изоляционного материала
IIIa
Изоляционный материал
PC
Класс пожаростойкости UL 94
V-2
Материал
Пластмасса
Поверхность
необработанный
Сравнительный показатель пробоя (CTI)
175 ≤ CTI <400

Общие данные

Вид защиты
IP20 в установленном состоянии
Способность к заливке
Нет
Таблица цветов (аналогич.)
RAL 9011
Цветовой код
черный

Свойства компонента

Предохранительная блокировка
возможность пломбирования
Совместимый маркер
Да

Варианты индивидуализации

Альтернативные цвета
Дополнительно – по запросу
Возможна маркировка по заказу клиента
Да
Возможны вырезы по заказу клиента
Нет
Процесс оформления заказа для клиента
См. руководство ниже загрузок

Классификации

ETIM 7.0
EC001031
ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 11.0
27-18-27-92
ECLASS 12.0
27-18-27-92
ECLASS 13.0
27-19-06-03
ECLASS 14.0
27-19-06-03
ECLASS 15.0
27-19-06-03

Сертификаты

ROHS
Соответствовать
