CRM20730TL
CRM20730TL

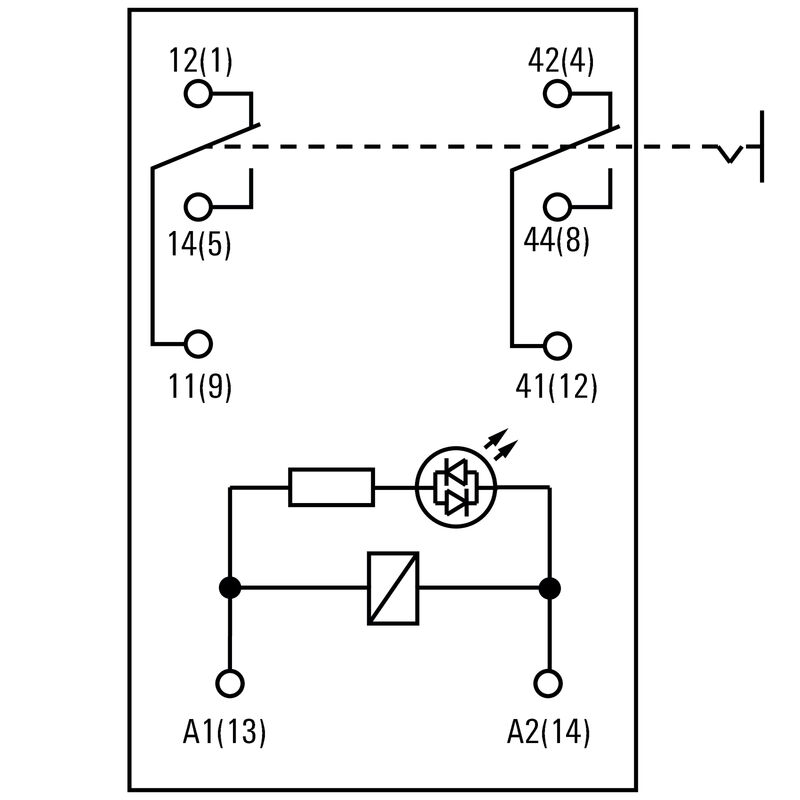

Connection diagram
CRM20730TL
Graph
CRM20730TL
Graph
CRM20730TL
Graph
CRM20730TL
Dimensional drawing
CRM20730TL
Miscellaneous
Type codes

CRM20730TL

CUBESERIES, Relais, Nombre des contacts: 2, Inverseur AgNi, Tension nominale: 230 V AC, Courant permanent: 12 A, Raccordement enfichable, Levier de forçage disponible: Oui

Référence produit 3052920000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 15 Pièces opposées 2 Autres produits de la même gamme 3
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Données de mesure UL Côté commande Côté charge Caractéristiques générales Coordination de l'isolation Informations suplémentaires sur les agréments / standards Caractéristiques de raccordement Classifications

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E223474

Informations générales de commande

Version
CUBESERIES, Relais, Nombre des contacts: 2, Inverseur AgNi, Tension nominale: 230 V AC, Courant permanent: 12 A, Raccordement enfichable, Levier de forçage disponible: Oui
Código
3052920000
Type
CRM20730TL
GTIN (EAN)
4099987022736
Qté.
10 Pièce

Dimensions et poids

Depth
35,5 mm
Profondeur (pouces)
1,398 inch
Height
27,4 mm
Hauteur (pouces)
1,079 inch
Width
21 mm
Largeur (pouces)
0,827 inch
Poids net
31,3 g

Températures

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura ambiente
-40 °C…55 °C
습도
25 °C/95 % d'humidité rel., pas de condensation

Conformité environnementale du produit

Estado de cumplimiento de la directiva RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Données de mesure UL

Certificat Nº (cURus)
E223474

Côté commande

Tension nominale
230 V AC
Courant nominal AC
7.1 mA
Puissance nominale
1,63 VA
Coil resistance
16100 Ω ± 10 %
Indicateur d'état
LED verte

Côté charge

Tension de commutation nominale
250 V AC
Courant permanent
12 A
Fréquence de commutation max. à charge nominale
0,1 Hz
Tension de commutation AC, max.
250 V
Tension de commutation DC, max.
250 V
Puissance min. de commutation
10 mA @ 12 V
100 mA @ 5 V
Puissance de commutation AC (résistif), max.
3000
Puissance de commutation DC (résistif), max.
288 W @ 24 V
Retard à la mise s. tension
≤ 20 ms
Retard à la coupure
≤ 12 ms
Type de contact
2 Inverseur (AgNi)
Durée de vie mécanique
2 x 107 cycles de manœuvres

Caractéristiques générales

Operating altitude
≤ 2000 m
au-dessus du niveau de la mer
Кнопка проверки доступна
Oui
Version du levier de forçage
Bouton de test verrouillable
BOuton de test momentané
Mechanical switch position indicator
Oui
Couleur
transparent
UL 94 가연성 등급
V-2

Coordination de l'isolation

Rated voltage
250 V
Grado di lordura
3
Classe di sovratensione
III
Rigidité de tension côté commande - côté charge
2,5 kVeff/ 1 min
Dielectric strength of neighbouring contacts
2,5 kVeff/ 1 min
Rigidité diélectrique des contacts ouverts
1,5 kVeff /1 min.
Tension de tenue au choc
4 kV (1,2/50 µs)
Degré de protection
IP40

Informations suplémentaires sur les agréments / standards

Certificate No. (CSA)
607178-80219312
Certificat Nº (VDE)
40059812
Certificate No. (cURus)
E223474

Caractéristiques de raccordement

Wire connection method
Raccordement enfichable
Pas en mm (P)
5 mm

Classifications

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
