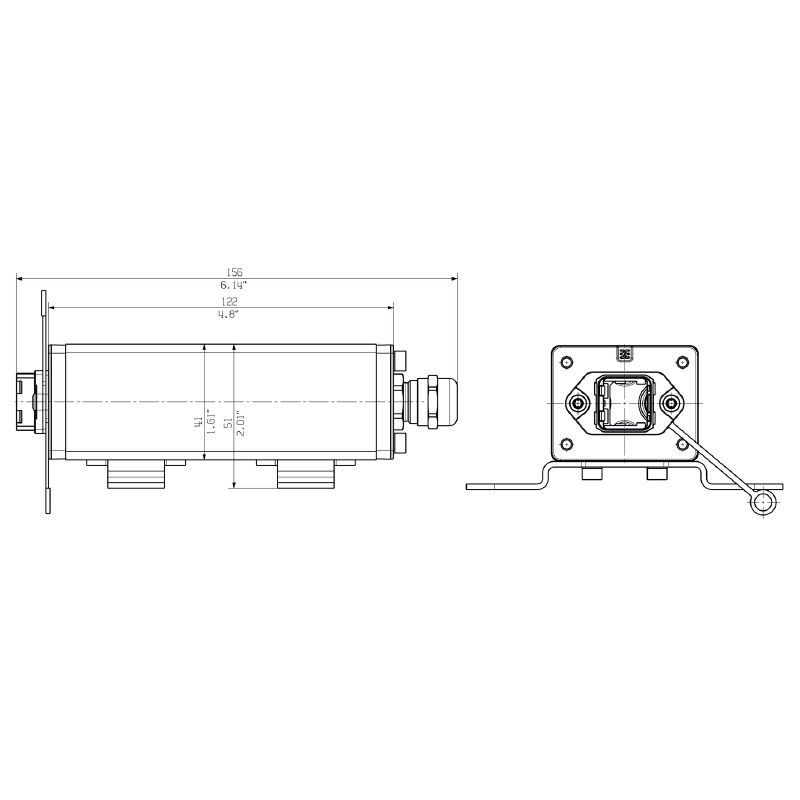

Dimensional drawing

IE-CD-V14MHYB-Y-MA

Distribuidor en Y, FreeCon, Híbrido, IP65

N.º de artículo 1312580000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 2
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos generales Normas generales Datos técnicos de los conectores híbridos Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Distribuidor en Y, FreeCon, Híbrido, IP65
Código
1312580000
Tipo
IE-CD-V14MHYB-Y-MA
GTIN (EAN)
4050118115208
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
709 g

Temperaturas

Temperatura de servicio
-40 °C...70 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Datos generales

Color
plata
Grado inflamabilidad según UL 94
V-0
Material capotas
Perfil de aluminio
Tapa: zinc fundido en matriz, pintado
Tipo de montaje
Montaje del tornillo
Tipo de protección
IP65

Normas generales

Conector norma
IEC 61076-3-117 Var. 14

Datos técnicos de los conectores híbridos

Corriente nominal (conector híbrido)
3 A por contacto
Material de contacto (conector híbrido)
aleación de cobre
Material tätning, (hybridkoppling)
NBR
Nivel de protección (conector híbrido)
IP65
Número de polos
10
Plugging cycles (hybrid connector)
500
Rated voltage (DIN EN 61984) (hybrid connector)
24 V
Resistencia de contacto (conector híbrido)
≤ 10 mΩ
Экранирование (гибридный соединитель)
contacto de apantallamiento 360°
하우징 기본 재질(하이브리드 커넥터)
Fundición inyectada de zinc (brida)
PA 66

Clasificaciones

ETIM 8.0
EC002597
ETIM 9.0
EC002597
ETIM 10.0
EC002597
ECLASS 14.0
27-44-03-18
ECLASS 15.0
27-44-03-18
