KTB FS 262615 S4E0
A kép illusztráció
Abbildung ähnlich
KTB FS 262615 S4E0

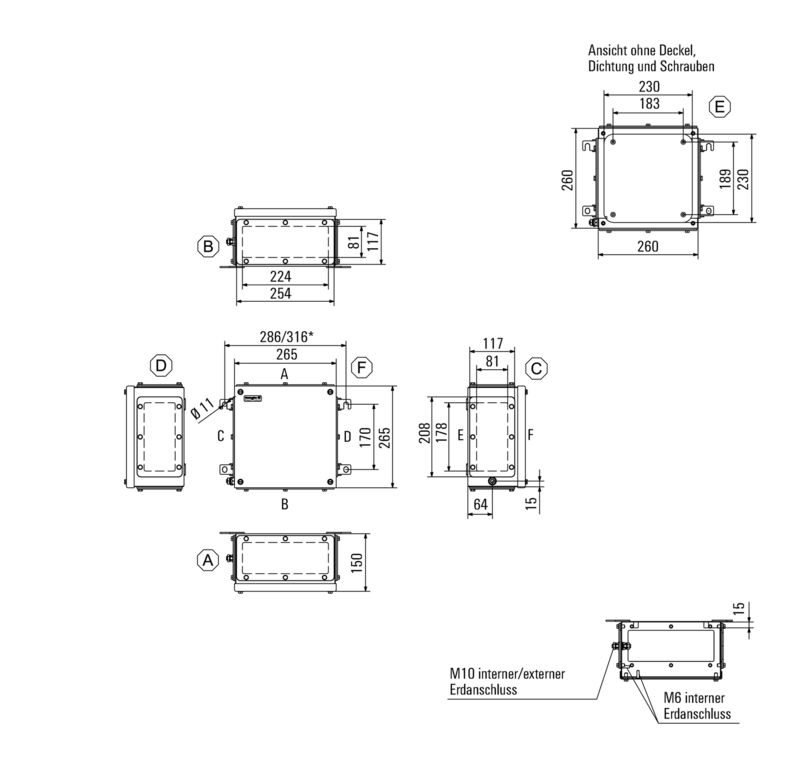

Méretrajz

KTB FS 262615 S4E0

Klippon TB FS (Terminal Box - Fixing Screw), Leergehäuse, Edelstahlgehäuse, Höhe: 260 mm, Breite: 260 mm, Tiefe: 150 mm, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber

Art.-Nr. 1195700000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 16 Einzelteile 1 Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen 케이블 글랜드, 왼쪽 dławiki z prawej strony Förskruvningar uppe / nere Zertifikatsnummern Gehäuse Általános információ Bestückung horizontal Housing earth Bestückung vertikal Klassifikationen

Zulassungen

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E256877

Allgemeine Bestelldaten

Változat
Klippon TB FS (Terminal Box - Fixing Screw), Leergehäuse, Edelstahlgehäuse, Höhe: 260 mm, Breite: 260 mm, Tiefe: 150 mm, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber
Rendelési szám
1195700000
Típus
KTB FS 262615 S4E0
GTIN (EAN)
4032248978588
Qty.
1 Stück

Abmessungen und Gewichte

Mélység
150 mm
Tiefe (inch)
5,905 inch
Magasság
260 mm
Höhe (inch)
10,236 inch
Szélesség
260 mm
Breite (inch)
10,236 inch
Rögzítési méret - magasság
170 mm
Rögzítési méret - szélesség
286 mm
Nettó tömeg
5 279 g

Temperaturen

Üzemi hőmérséklet
-60 °C...135 °C
Hinweis: Umgebungstemperatur (Betrieb)
Für den Einsatz im Temperaturbereich von über 105°C ist der IP Schutz auf IP66 begrenzt.

Umweltanforderungen

RoHS megfelelőségi állapot
Konform mit Ausnahme
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

케이블 글랜드, 왼쪽

M12
15
M16
8
M20
7
M25
3
M32
2
M40
2
M50
2
M63
0
M75
0

dławiki z prawej strony

M12
15
M16
8
M20
7
M25
3
M32
2
M40
2
M50
2
M63
0
M75
0

Förskruvningar uppe / nere

M12
20
M16
11
M20
9
M25
4
M32
3
M40
3
M50
2
M63
0
M75
0

Zertifikatsnummern Gehäuse

Megfelelőségi nyilatkozat száma (AoC)
DE PS261X 160309 001ISS06
Megfelelőségi nyilatkozat száma (DoC LVD)
DE PS261X 160412 001ISS03
Tanúsítvány sz. (DNV)
TAE000013S
Tanúsítvány száma (ATEX)
KEMA10ATEX0050
Tanúsítvány száma (cULus)
E256877
Tanúsítvány száma (IECEX)
IECEXKEM10.0019
Tanúsítvány száma (INMETRO)
IEX13.0006U
Tanúsítvány száma - üres ház (ATEX)
IBExU14ATEX1028 U
Tanúsítvány száma - üres ház (INMETRO)
LMP 21.0016U
Tanúsítvány száma sorkapocsdoboz (AEx)
E223792
Tanúsítvány száma üres ház (IECEx)
IECEx IBE 14.0004U
Tanúsítvány száma – üres ház (ECAS)
21-09-25241/E21-09-053807
Tanúsítvány száma, elektronikadoboz (NEPSI)
2020322303003289
Tanúsítvány száma, sorkapocsdoboz (ATEX)
IBExU14ATEX1050
Tanúsítvány száma, sorkapocsdoboz (IECEx)
IECEXIBE14.0013
Tanúsítvány száma, sorkapocsdoboz (INMETRO)
LMP 21.0017
Tanúsítvány száma, sorkapocsdoboz (KOSHA)
16-AV4BO-0245X
Tanúsítvány száma, UL 508A
E223801
Tanúsítvány száma, UL Haz.Loc.
E223792
Tanúsítvány száma, UL Ord.Loc.
E243298
Tanúsítvány száma, UL, sorkapocsdoboz
E223792
Tanúsító intézet
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone

Általános információ

-60 °C
AF mérete
10 mm
Alapanyag
Nemesacél 1.4404 (316 L)
Aljzatperem
Nem
Burkolat anyagvastagsága
1,5 mm
Doboz mérete
320x455x240
Fedél kiegészítő
M6 hatlapú hornyos csavarok, SW10
Fedélcsavarok nyomatéka
2,5 Nm
Fedélcsavarok száma
4
Felhasználási területek
Explosive risk zone
Process industry
Oil and gas industry
Chemical industry
Offshore
Onshore
Felületi minőség
electropolished
Ház anyagvastagsága
1,5 mm
Ház kiegészítő
4 welded-on mounting feet with 11 mm holes (2 slotted feet and 2 cross-shaped feet)
Integrált rögzítést
4, 6 or 9 stud bolts M6 inner (female) thread
Külső méretek
260 x 311 x 158.5
Max. teherbírás
27 kg
Megjegyzés: védettségi osztály
Für den Einsatz im Temperaturbereich von über 105°C, wird der IP Schutz auf IP 66 begrenzt.
PE-csavarok pozíciója
Gehäuseseite C
Protection class (UL)
Type 3
Type 4X
Type 12
Szabványok
DIN EN 62208 - Leergehäuse Standard
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Szerelőnyílás: magasság
230 mm
Szerelőnyílás: szélesség
230 mm
Tömítés anyaga
Silikon
Védelmi osztály
IP66
IP67
Ütésállóság
7 J ATEX-Version
10 J Standardversion
Üzemi hőmérséklet, max.
135 °C

Bestückung horizontal

WDU 10 / ZDU 10
1x17
WDU 16 / ZDU 16
1x14
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x34
WDU 35 / ZDU 35
1x10
WDU 4 / ZDU 4
1x29
WDU 6 / ZDU 6
1x22

Housing earth

Földelés, ház, belső
Welded-on M6 stainless-steel earth stud in enclosure body and lid.
Continuous M10 earth stud in body enclosure

Bestückung vertikal

WDU 10 / ZDU 10
1x18
WDU 16 / ZDU 16
1x15
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x35
WDU 35 / ZDU 35
1x10
WDU 4 / ZDU 4
1x30
WDU 6 / ZDU 6
1x22

Klassifikationen

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
