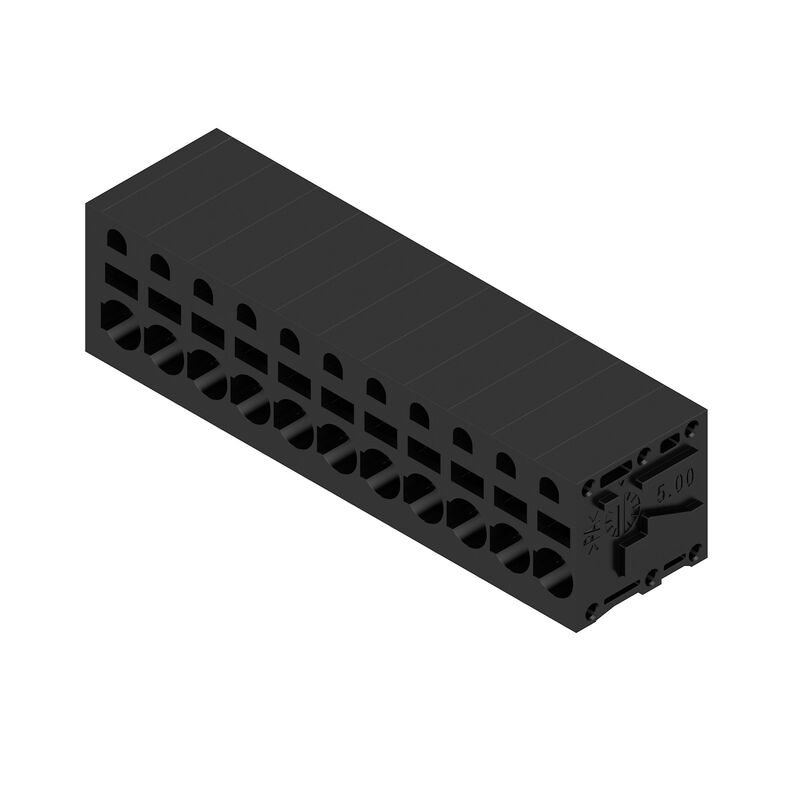

Produktbild
LMFS 5.00/11/90 3.5SN BK BX

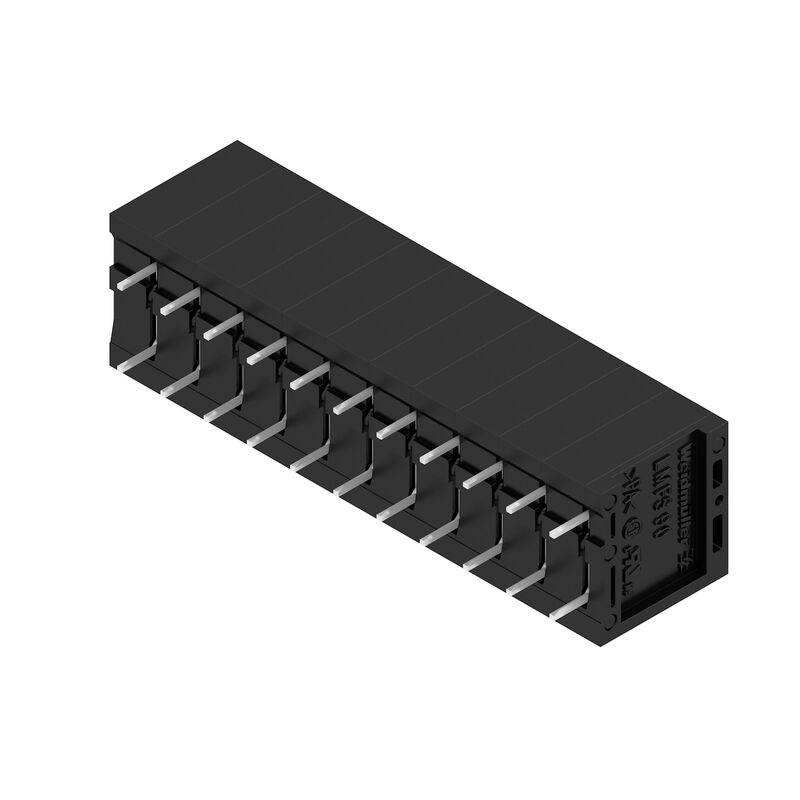

Produktbild
LMFS 5.00/11/90 3.5SN BK BX
Maßbild
LMFS 5.00/11/90 3.5SN BK BX
Diagramm
LMFS 5.00/11/90 3.5SN BK BX
Diagramm
LMFS 5.00/11/90 3.5SN BK BX
Produktvorteil
Optionale Leiterabgangsrichtung
Stabiles mechanisches Design
LMFS 5.00/11/90 3.5SN BK BX
Produktvorteil
Hohe Sicherheit der Stromkapazität
LMFS 5.00/11/90 3.5SN BK BX
Produktvorteil
Direkte Leitereinführung
Querschnitt bis 2,5 mm²
LMFS 5.00/11/90 3.5SN BK BX
Produktvorteil
Wartung durch Testpunkt

LMFS 5.00/11/90 3.5SN BK BX

Leiterplattenklemme, 5.00 mm, Polzahl: 11, 90°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 2.5 mm², Box

Art.-Nr. 1425380000
Datenblatt herunterladen Technická podpora
Zubehör 1 Verwandte Artikel 13
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Utförande
Leiterplattenklemme, 5.00 mm, Polzahl: 11, 90°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 2.5 mm², Box
Art.nr.
1425380000
Typ
LMFS 5.00/11/90 3.5SN BK BX
GTIN (EAN)
4050118229479
Förp.
25 Stück
Produkt-Kennzahlen
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Verpackung
Box

Abmessungen und Gewichte

Djup
15,2 mm
Depth (inches)
0,598 inch
Höjd
18,3 mm
Höhe (inch)
0,72 inch
Höhe niedrigstbauend
14,8 mm
Bredd
57,7 mm
Breite (inch)
2,272 inch
Nettovikt
15,18 g

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

제품군
OMNIMATE Signal - Serie LMF
와이어 결선 방식
PUSH IN ohne Betätigungselement
PCB에 장착
THT-Lötanschluss
Kierunek odejścia przewodu
90°
피치(mm)(P)
5 mm
피치(인치)(P)
0,197 "
Polzahl
11
Pin series quantity
2
assemblabile da parte del cliente
Nein
Anzahl Reihen
1
층당 최대 인접 폴
24
Solder pin length (l)
3,5 mm
Dimensioner för lödstift
d = 0,8 mm
Solder eyelet hole diameter (D)
1,1 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
2
Screwdriver blade
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Abisolierlänge
10 mm
L1 in mm
50 mm
L1 in Zoll
1,969 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20

Werkstoffdaten

Isoleringsmaterial
Wemid (PA)
Färgkod
schwarz
Färgtabell (jämförbar)
RAL 9011
CTI (Comparative Tracking Index)
≥ 600
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-leg
Kontaktyta
verzinnt
Coating
4-6 μm SN
Typ av förtenning
matt
Skiktstruktur för lödanslutningen
4...8 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Anschließbare Leiter

Anslutningsområde, min.
0,2 mm²
Anslutningsområde, max.
2,5 mm²
Ledardiameter, AWG, min.
AWG 24
Ledardiameter, AWG, max
AWG 12
entrådig, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
2,5 mm²
fintrådig, min. H05(07) V-K
0,25 mm²
fintrådig, max. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Anslutningsbar ledare
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025870000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025860000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9019100000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0635100000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004080000
Reference text
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
24 A
Märkström, max. antal poler (Tu=20°C)
24 A
Märkström, min. antal poler (Tu=40°C)
24 A
Märkström, max. antal poler (Tu=40°C)
24 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Nenndaten nach CSA

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

Nenndaten nach UL 1059

Tensione nominale (Gruppo B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

Verpackungen

opakowanie
Box
Długość VPE
338 mm
Szerokość VPE
130 mm
Wysokość VPE
27 mm

Typprüfungen

Test: wytrzymałość znaczników
  • Norm:
    DIN EN 60512-1-1 / 01.03
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Zulassungskennzeichnung UL, Lebensdauer
  • Bewertung:
    bestanden
Test: przekrój zaciskowy
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Испытание на выдергивание
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      AWG 24/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-konformitet
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hänvisningstext
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
