PCF 5.00/09/135 3.5SN OR BX

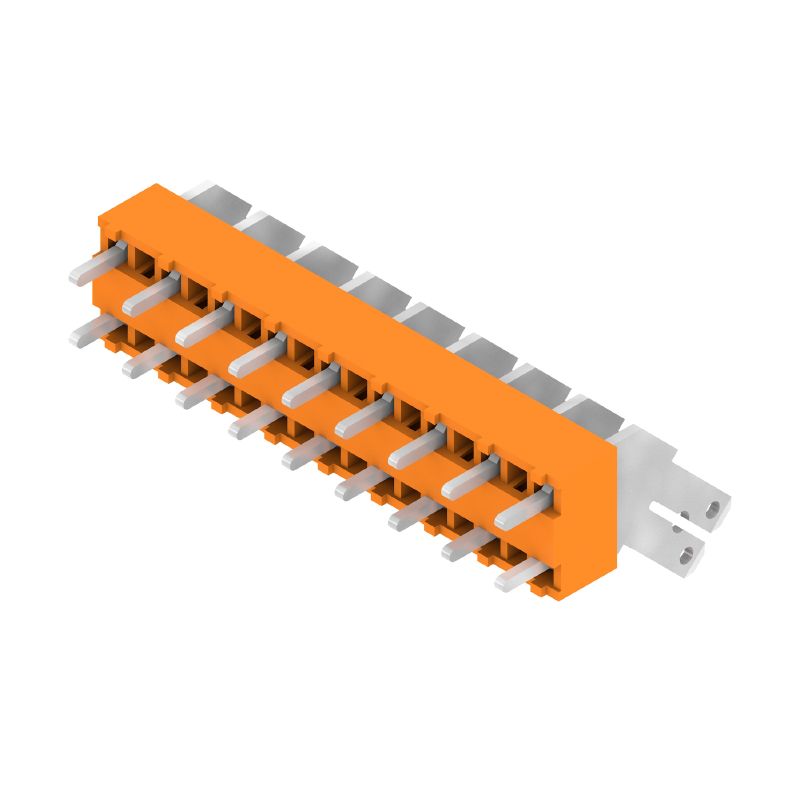

Zdjęcie produktu
PCF 5.00/09/135 3.5SN OR BX

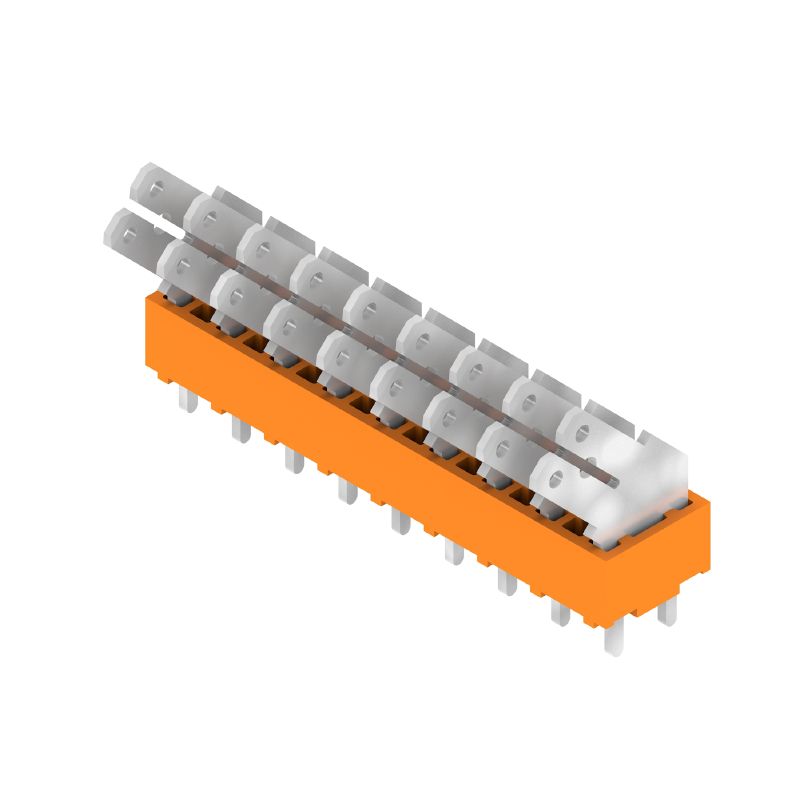

Zdjęcie produktu
PCF 5.00/09/135 3.5SN OR BX
Rysunek wymiarowany

PCF 5.00/09/135 3.5SN OR BX

PCB 단자대, 5.00 mm, 극 수: 9, 135°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 플랫 블레이드 결선, 박스

Nr. produktu 9511860000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 11
Omologazioni 일반 주문 데이터 Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Przewody pasujące do złącza Névleges adatok IEC szerint Dati di dimensionamento secondo CSA Dane znamionowe wg UL 1059 Imballaggio Type tests Important note Klassificeringar

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

일반 주문 데이터

Változat
PCB 단자대, 5.00 mm, 극 수: 9, 135°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 플랫 블레이드 결선, 박스
Rendelési szám
9511860000
Típus
PCF 5.00/09/135 3.5SN OR BX
GTIN (EAN)
4008190558017
Qty.
50 szt.
parametry produktu
IEC: 630 V / 24 A
UL: 150 V / 15 A
opakowanie
skrzynia

Dimensioni e pesi

Mélység
9,8 mm
Mélység (coll)
0,386 inch
Magasság
21,4 mm
Bygghöjd (tum)
0,843 inch
Höjd lägstbyggande
17,9 mm
Szélesség
44,8 mm
Width (inches)
1,764 inch
Nettó tömeg
8,448 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Parametri del sistema

Termékcsalád
PCF
Vezetékcsatlakozás-technika
Соединение ножевого типа
Felszerelés NYÁK-ra
THT lödanslutning
Vezeték kimeneti irány
135°
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Liczba biegunów
9
Érintkezősorok száma
1
Az ügyfél szereli fel
Nie
Liczba rzędów
1
Forrasztótüske hossza (l)
3,5 mm
Forrasztótüske méretei
0,8 x 1,0 mm
0,75 x 0,9 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
L1 in mm
40 mm
L1 w calach
1,575 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 00
Stopień ochrony
IP20
Rezystancja skrośna
1,20 mΩ

Dati del materiale

Szigetelőanyag
PA
Szín
orange
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-2
Érintkező anyaga
Stop Cu
Érintkező felület
cynowana
Forrasztott csatlakozás rétegszerkezete
1.5...3 µm Ni / 5...7 µm Sn
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám mellett (Tu = 20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
21 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, max. pólusszám mellett (Tu = 40 °C)
18 A
A túlfeszültségi osztály névleges feszültsége (szennyezettség mértéke II/2)
630 V
A túlfeszültségi osztály névleges feszültsége (szennyezettség mértéke III/2)
320 V
A túlfeszültségi osztály névleges feszültsége (szennyeződés mértéke III/3)
250 V
A túlfeszültségi osztály névleges lökőfeszültsége (szennyeződés mértéke II/2)
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
A túlfeszültségi osztály névleges lökőfeszültsége (szennyeződés mértéke III/3)
4 kV
Rövid idejű határáram ellenállás
3 x 1s z 192 A

Dati di dimensionamento secondo CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
12400-282
Névleges feszültség (B felhasználási csoport / CSA)
150 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
15 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Névleges feszültség (B felhasználási csoport / UL 1059)
150 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
15 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A

Imballaggio

Csomagolás
Box
VPE hosszúság
150 mm
VPE szélesség
132 mm
VPE magasság
35 mm

Type tests

Teszt: Jelölések tartóssága
  • Standard:
    DIN IEC 60512-2 section 1 / 05.94
  • Test:
    mark of origin, type identification, approval marking UL, approval marking CSA, durability
  • Evaluation:
    available

Important note

IPC megfelelőség
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Megjegyzések

• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
