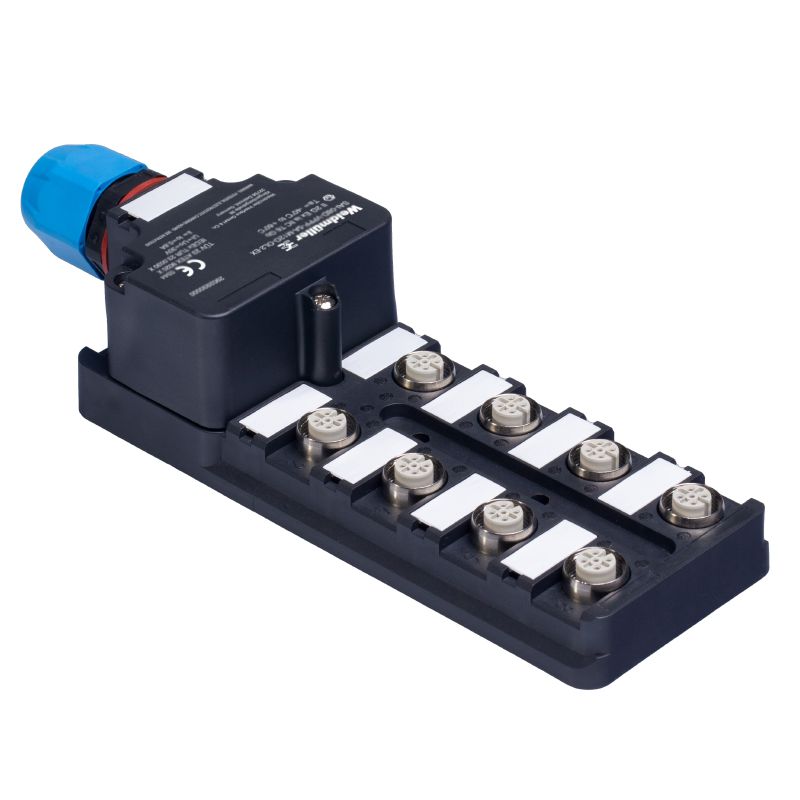

Obrázek výrobku
SAI-08D-VPPP-5A-M12O-OL2-EX
Obrázek výrobku
SAI-08D-VPPP-5A-M12O-OL2-EX
Obrázek výrobku
SAI-08D-VPPP-5A-M12O-OL2-EX
Miscellaneous
SAI-08D-VPPP-5A-M12O-OL2-EX
Rozměrový výkres
SAI-08D-VPPP-5A-M12O-OL2-EX
Schéma připojení

SAI-08D-VPPP-5A-M12O-OL2-EX

후드 버전 Ex, M12, 30 V, A-코딩, LED: 아니요, LED 이니시에이터: 아니요, 배선 유형: PNP

Ürün No. 2902930000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 16 Münferit parçalar 3 İlgili ürünler 4
승인 일반 주문 데이터 Dimensions and weights Teploty 환경 제품 규정 준수 Údaje o připojení Electrical data Všeobecné technické údaje Údaje o materiálu Important note Classifications

승인

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)

일반 주문 데이터

Verze
후드 버전 Ex, M12, 30 V, A-코딩, LED: 아니요, LED 이니시에이터: 아니요, 배선 유형: PNP
Číslo objednávky
2902930000
Typ
SAI-08D-VPPP-5A-M12O-OL2-EX
GTIN (EAN)
4099986005532
Množství
1 ks

Dimensions and weights

Hloubka
60 mm
깊이 (인치)
2,362 inch
Výška
41,5 mm
Height (inches)
1,634 inch
Délka
152 mm
Délka (v palcích)
5,984 inch
Net weight
250 g

Teploty

Provozní teplota
-40 - 60°C

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
준수, 예외 미존재
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje o připojení

Metoda připojení vodiče
PUSH IN
Kabelová průchodka
M 20
Upínací rozsah, min.
0,14 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,14 mm²
Pružné, max. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,28 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1 mm²
Výstup rozvaděče
Hood version Ex

Electrical data

Jmenovité napětí, min.
0 V
Jmenovité napětí, max.
30 V
Max. proudová kapacita na slot
0,8 A
Celkem proud
0.8 A
Proud na signál
0,8 A

Všeobecné technické údaje

Kategorie rázového napětí
III
Kódování zásuvné stanice
A-kódování
Stupeň krytí
IP66
IP67
Počet pólů
5
Počet soketů kontaktů
8
Připojovací závit
M12
Závažnost znečištění
3
Chování při požáru
V-0
Cykly zapojování
≤ 50
LED
No
Iniciační prvek LED
아니요

Údaje o materiálu

Materiál O-kroužku
FKM
Hlavní materiál krytu
Pocan
Barva krytu
černá (podobná odstínu RAL 9005)
Těsnicí materiál krytu
Polyuretanová pěna
Šroubová patice
CuZn, poniklované
Materiál kontaktu
CuZn
Povrch kontaktu
Gold-plated
Nosný materiál kontaktu
PBT (UL 94 V0)
Materiál kabelové průchodky
Plast

Important note

Informace o produktu

Livraison avec :


• 2 x capuchon de protection M12
• 1 x presse-étoupe M20x1.5
• 1 x repérage d’équipements & appareillages MultiCard ESG 9/20

Classifications

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
