SAIE-M12S-4S-F10TL
Подобно иллюстрации
SAIE-M12S-4S-F10TL

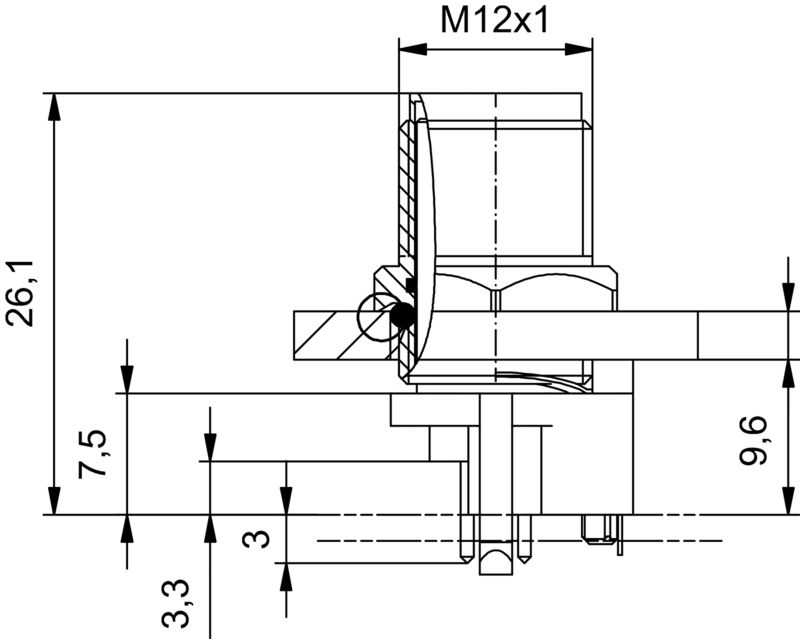

Габаритный чертеж
SAIE-M12S-4S-F10TL

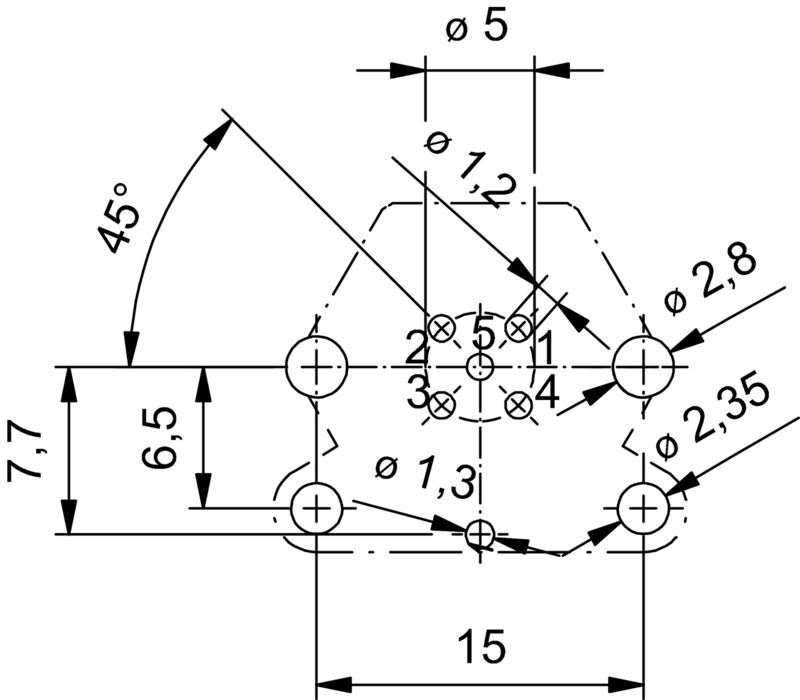

Чертеж PCB платы
SAIE-M12S-4S-F10TL

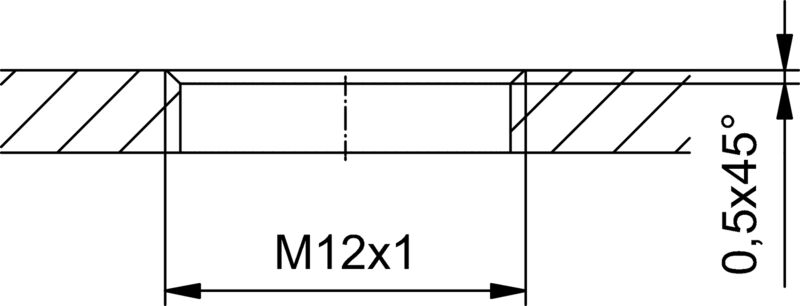

Вырез в панели
SAIE-M12S-4S-F10TL
Схема контактов
Male

SAIE-M12S-4S-F10TL

Встраиваемый штекер, M12, Монтажная резьба: M 12, Количество полюсов: 4, Длина жилы / кабеля:

№ продукта 2422610000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 23
Сертификаты Основные данные для заказа Dimensions and weights Экологическое соответствие изделия Технические данные вставного разъема печатной платы Общие данные Udaje o materiálu Paramètres système Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Встраиваемый штекер, M12, Монтажная резьба: M 12, Количество полюсов: 4, Длина жилы / кабеля:
Заказ №
2422610000
Тип
SAIE-M12S-4S-F10TL
GTIN (EAN)
4050118430783
Кол.
10 ks

Dimensions and weights

Масса нетто
7,6 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Технические данные вставного разъема печатной платы

Вид монтажа
Фронтальный монтаж
Высота установки
10 mm
Кодировка
A-кодировка
Количество полюсов
4
Корпус
Штекер M12
Монтажная резьба
M12
Поверхность корпуса
никелированный
Экранированное соединение
Да
Номинальное напряжение
250 V
Номинальное напряжение
250 В (4-полюсный) / 60 В (5-полюсный)
Номинальный ток
4 A
Номинальный ток
4 A
Диапазон температур
-30…80 °C
Вид защиты
IP67
Povrch kontaktu
Au (zlato)
Gehäusebasismaterial
CuZn
nickel-plated
Соединительная резьба
M12
Момент затяжки
M12: 0.8 Nm
Монтажная резьба
M 12
Диапазон монтажных моментов затяжки
1.2 Nm
Монтажный момент затяжки (блок)
  • max.:
    1,2 Nm
Сопротивление изоляции
100 MΩ
Pollution severity
3 (2 within the sealed area)
Plugging cycles
≥ 100
Contact material
Cu-alloy
Lock nut material
Nickel-plated CuZn
Material of the flange-mounted housing
Nickel-plated CuZn

Общие данные

Количество полюсов
4
Основной материал корпуса
CuZn
nickel-plated
Connection thread
M12
Contact material
Cu-alloy
Поверхность контакта
Au (Gold)
Type of mounting
Front mounting
Protection degree
IP67
Plugging cycles
≥ 100

Udaje o materiálu

Материал контакта
Slitina
Поверхность контакта
Au (zlato)

Paramètres système

Вид защиты
IP67
Количество полюсных рядов
1
Количество полюсов
4
Сопротивление изоляции
100 MΩ
Циклы коммутации
≥ 100

Классификации

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
