SAIL-M12GM12W-4-3L10V
SAIL-M12GM12W-4-3L10V
Detailní výkres
Male, straight
SAIL-M12GM12W-4-3L10V
Rozměrový výkres
Angled socket
SAIL-M12GM12W-4-3L10V
Schéma pólů
M12 = A-coded
SAIL-M12GM12W-4-3L10V
Schéma pólů
M12 = A-coded
SAIL-M12GM12W-4-3L10V
Schéma připojení

SAIL-M12GM12W-4-3L10V

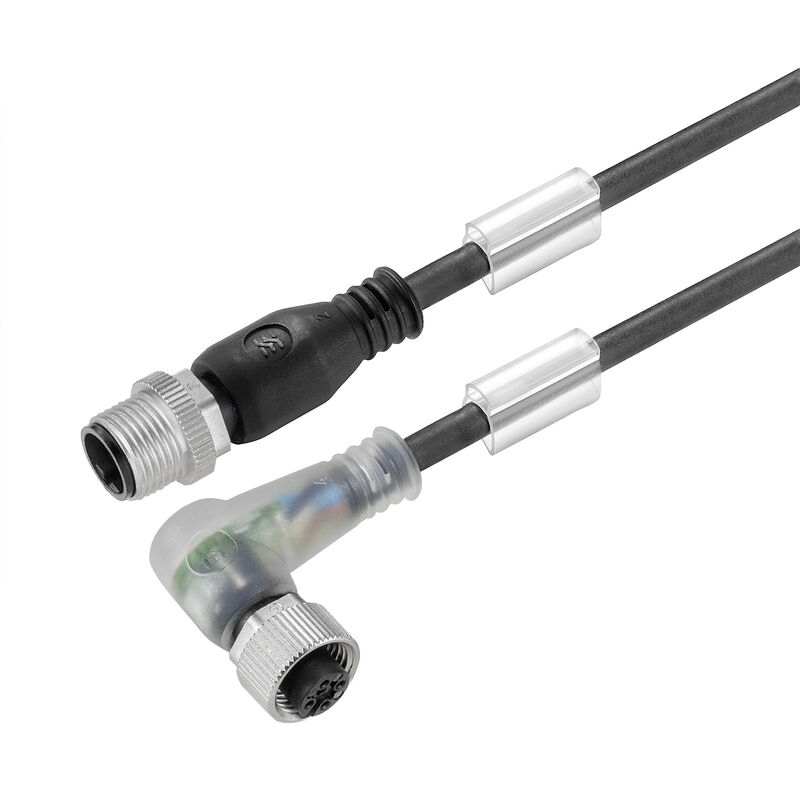

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 4, 10 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ano, Materiál pláště: PVC, Halogen: Ano

Art.-Nr. 1963931000
Datenblatt herunterladen Dokumenty ke stažení Technická podpora
Příslušenství 7 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UL)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 4, 10 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ano, Materiál pláště: PVC, Halogen: Ano
Číslo objednávky
1963931000
Typ
SAIL-M12GM12W-4-3L10V
GTIN (EAN)
4032248646524
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
300 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barevné kódování
hnědá
bílá
modrá
černá
Bestrålning tvärbunden
Ne
Core cross-section
0.34 mm²
Halogen
Ano
Insulation
PVC
Konfigurowalna długość kabla
Ne
Lunghezza del cavo
10 m
Odolnost proti zkrutu
0 °/m
Odolné vůči perlám kovu ze svařování
Ne
Počet pólů
4
Sheath material
PVC
Shielded
Ne
Teplotní rozpětí, pohyblivé
-5...80 °C
Teplotní rozpětí, stacionární
-30...80 °C
Vnější průměr
5.3 mm ± 0.2 mm
Welding spark resistance
Ne
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
2464 (80 °C / 300 V)
외피 색상
černá
케이블 캐리어에 적합
Ne

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ano
Materiál kroužku se závitem
Tlakově litý zinek
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12 / M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP67
IP68
přišroubované
IP65
IP66
Utahovací moment
M12: 0,8 - 1,2 Nm
Verze
pin, rovný – patice 90°
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
24 V
Odpor izolace
108 Ω

Obecné standardy

Csatlakozó, standard
IEC 61076-2-101
Núm. de certificación (UL)
E307231

Standardy

Connector standard
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M12, A-kódování, IP69, Kontakt samice, S úhlem 90°, Plast, LED, nestíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
