SAIL-VSA-M12G-1.0U
SAIL-VSA-M12G-1.0U
Maßzeichnung
SAIL-VSA-M12G-1.0U
Detailzeichnung
Male, straight
SAIL-VSA-M12G-1.0U
Maßzeichnung
SAIL-VSA-M12G-1.0U
Polbild
SAIL-VSA-M12G-1.0U
Schaltbild

SAIL-VSA-M12G-1.0U

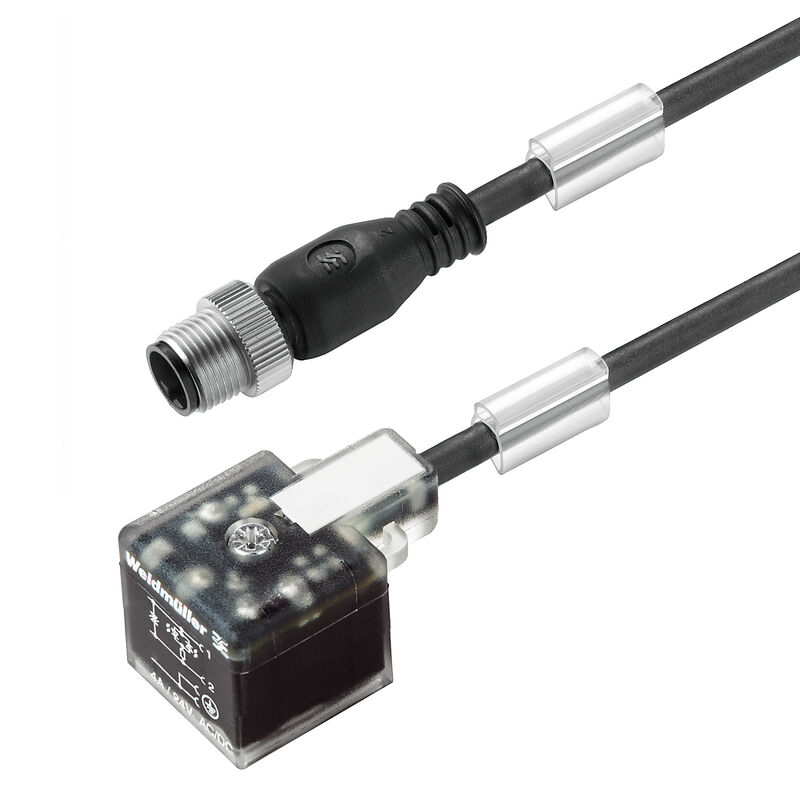

Kabel ventilu (sestavený), Rovná zástrčka – zásuvka ventilu, Design A (18 mm), M12 = A-kódování, Délka kabelu: 1 m, PUR, černá

Art.-Nr. 9457130100
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 10
Approvals Všeobecné objednací údaje Abmessungen und Gewichte Environmental Product Compliance Technische Daten Kabel Allgemeine Technische Daten Classifications

Approvals

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Všeobecné objednací údaje

Ausfuehrung
Kabel ventilu (sestavený), Rovná zástrčka – zásuvka ventilu, Design A (18 mm), M12 = A-kódování, Délka kabelu: 1 m, PUR, černá
Best.-Nr.
9457130100
Art
SAIL-VSA-M12G-1.0U
GTIN (EAN)
4032248790289
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
61,6 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Technische Daten Kabel

Aderquerschnitt
0,5 mm²
Außendurchmesser
4.6 mm ± 0.2 mm
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
2 Mio
Farbcodierung
braun
blau
grün / gelb
Geschirmt
Nein
Geschwindigkeit
200 m/s
Halogene
Nein
Isolation
PP
Kabellänge
1 m
Mantelfarbe
schwarz
Mantelmaterial
PUR
Polzahl
3
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
0 °/m

Allgemeine Technische Daten

Anzugsdrehmoment
M3 Befestigungsschraube: 0,4 Nm
M12: 0,8 - 1,2 Nm
Ausführung
Stecker gerade - Ventilstecker
Codierung
Bauform A (18 mm)
M12 = A-codiert
Kontaktmaterial
CuZn
Kontaktoberfläche
verzinnt
LED
Ja
Nennspannung
24 V
Nennstrom
4 A
Schutzart
IP67
im verschraubten Zustand
Schutzbeschaltung
Zener-Diode
Temperaturbereich Gehäuse
-25…+80 °C

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
