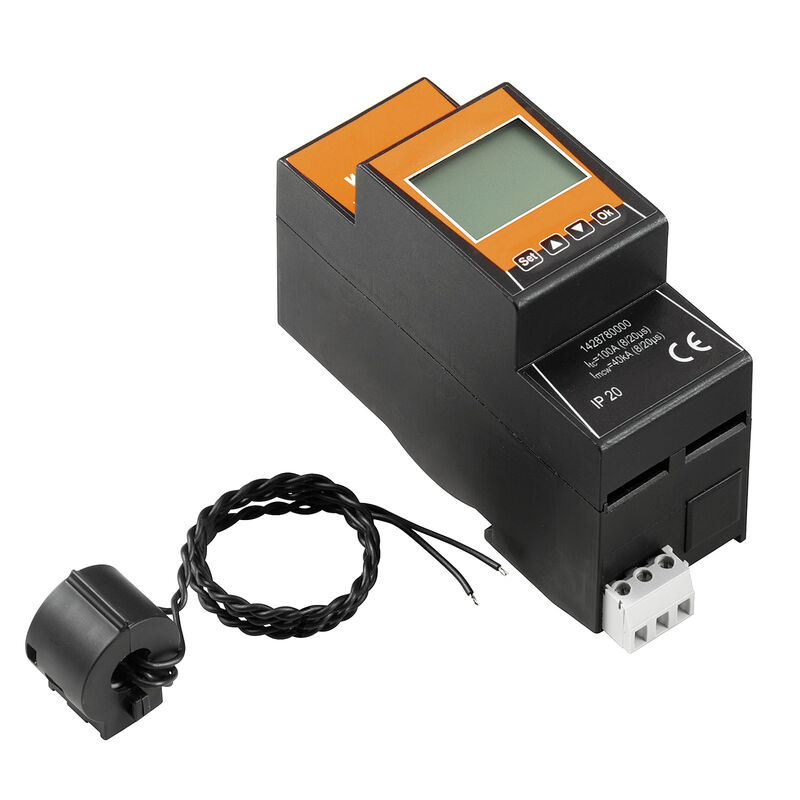

VARITECTOR LOGGER 30
VARITECTOR LOGGER 30
Applikation
Application circuit diagram with type-2 surge protection (VPU II)

VARITECTOR LOGGER 30

Blitz- und Überspannungsschutz, Impulszähler

Art.-Nr. 1428780000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 1
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Bemessungsdaten IEC / EN Allgemeine Daten Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Blitz- und Überspannungsschutz, Impulszähler
Best.-Nr.
1428780000
Art
VARITECTOR LOGGER 30
GTIN (EAN)
4050118232950
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
68  mm
Tiefe (inch)
2,677  inch
Höhe
90  mm
Höhe (inch)
3,543  inch
Breite
36  mm
Breite (inch)
1,417  inch
Nettogewicht
165  g

Temperaturen

Lagertemperatur
-40 °C...80 °C
Betriebstemperatur
-20 °C...60 °C
Feuchtigkeit
0...95 % (keine Betauung)

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Allgemeine Daten

Bauform
Installationsgehäuse; 2 TE
Insta IP20
Brennbarkeitsklasse nach UL 94
V-0
Farbe
schwarz
orange
Schutzart
IP20
Tragschiene
TS 35
TS 35 x 15
TS 35 x 7.5

Bemessungsdaten IEC / EN

Anschlusslänge, Klapp - Ferrit ca.
500 mm
Ansprechstrom Itc(8/20 μs)
50 A
Batterie
Typ CR123A 3V
Batterielebensdauer, typ.
4 Jahre
Display
LCD
Durchmesser, Klapp - Ferrit
15,5 mm
Größter Entladungs-Stehstrom Imcw 8/20 µs
50 kA
Impulslänge
≤ 1 sec
Impulszahl, max.
999
Normen
EN 62561-6
VDE 0185-561-6

Allgemeine Daten

Schutzart
IP20
Farbe
schwarz
orange

Klassifikationen

ETIM 6.0
EC000490
ETIM 7.0
EC000490
ETIM 8.0
EC000490
ETIM 9.0
EC000490
ETIM 10.0
EC000490
ECLASS 9.0
27-20-03-16
ECLASS 9.1
27-13-92-90
ECLASS 11.0
27-20-03-16
ECLASS 12.0
27-20-03-16
ECLASS 13.0
27-20-03-16
ECLASS 14.0
27-20-03-16
ECLASS 15.0
27-20-03-16

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform
