ZDU 2.5/2X2AN/D-

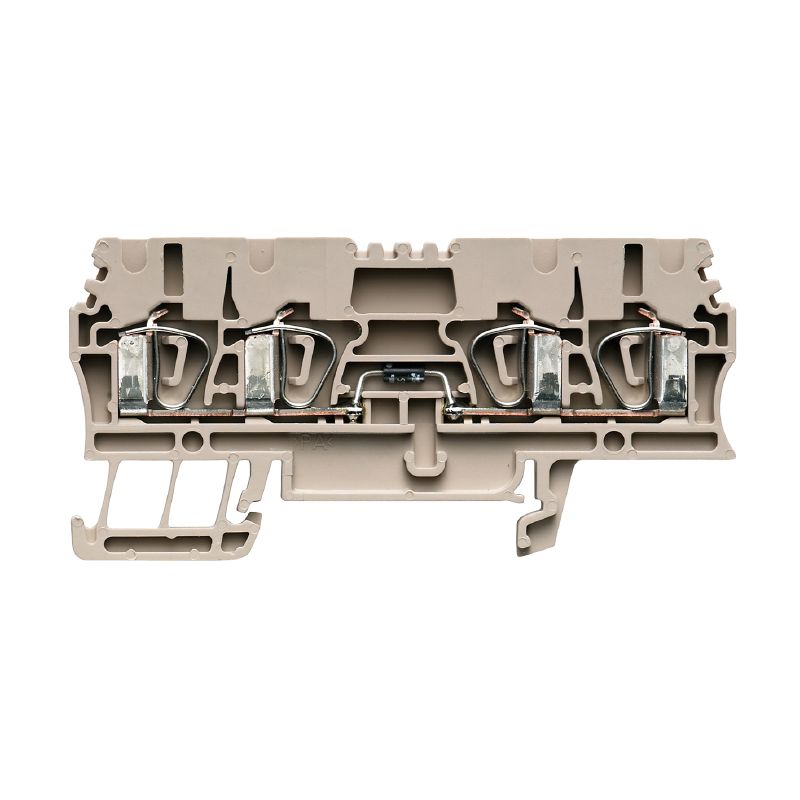

Product image
ZDU 2.5/2X2AN/D-
ZDU 2.5/2X2AN/D-

ZDU 2.5/2X2AN/D-

Z-Serie, Komponent-radplint, Genomgångs-radplint, Märkarea: 2.5 mm², Fjäderanslutning, beige

Art.-Nr. 1650350000
Abrir en el configurador
Descargar hoja de datos Teknisk support Nedladdningar av produkter
Tillbehör 34 Använda produkter 228
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Allmänt Märkdata Viktig hänvisningstext Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Verze
Z-Serie, Komponent-radplint, Genomgångs-radplint, Märkarea: 2.5 mm², Fjäderanslutning, beige
Order No.
1650350000
Type
ZDU 2.5/2X2AN/D-
GTIN (EAN)
4008190297404
Förp.
20 items

Mått och vikter

Hloubka
38.5 mm
Byggdjup (tum)
1.516 inch
Byggdjup inkl. montageskena
39.5 mm
Height
79.5 mm
Bygghöjd (tum)
3.13 inch
Width
5.1 mm
Byggbredd (tum)
0.201 inch
Nettovikt
13.5 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-50 °C…75 °C
Varaktig driftstemperatur, min.
-50 °C
Varaktig driftstemperatur, max.
120 °C

Miljööverenstämmelse för produkt

RoHS-Konformitätsstatus
Kompatibel med undantag
RoHS-Ausnahme (falls zutreffend/bekannt)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c6099607-b1cd-4fc8-8f5b-8c2defa73093

Materialdata

Grundläggande material
Wemid
Färgkod
mörkbeige
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Utförande
Fjäderanslutning
med diod
öppen på en sida
Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
4
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
PE-anslutning
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
No
PEN-Funktion
Nej

ytterligare tekniska data

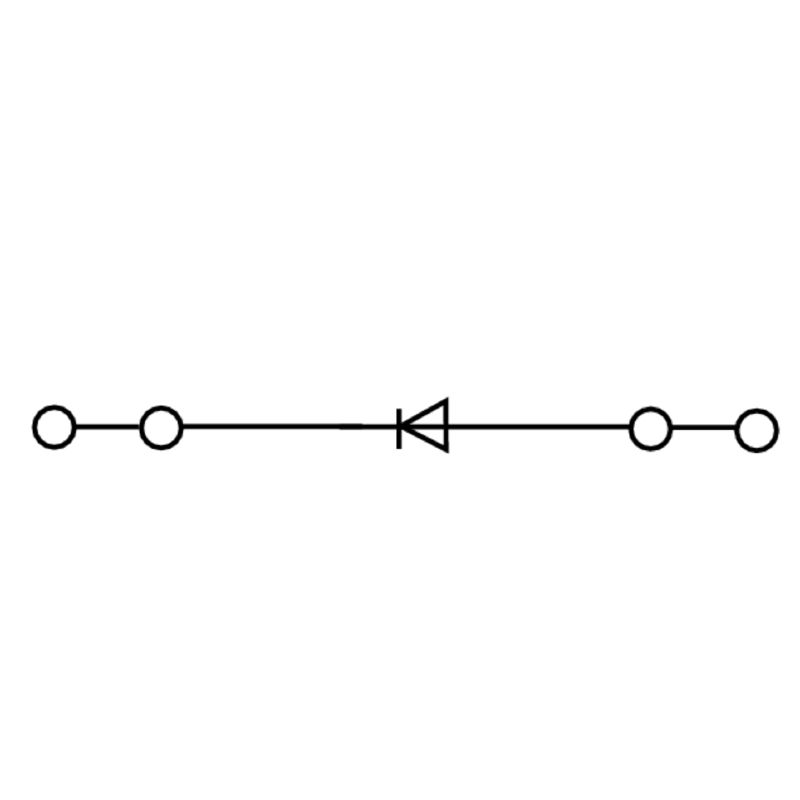

Elektronisk komponent
Diod
explosionstestat utförande
Ja
Monteringstyp
ihakad
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max.
2.5 mm²

Klämbara ledare (Märkanslutning)

Blade size
6 x 3,5 mm
Calibre según 60 947-1
A3
Clamping range, min.
0.5 mm²
Csatlakozás típusa
Fjäderanslutning
Dirección de conexión
övre
Longitud de desaislado
10 mm
Numero di collegamenti
4
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2.5 mm²
Sección de conexión del conductor AWG, máx.
AWG 12
Sección del conductor, flexible, mín.
0.5 mm²
Sección transversal de conductor, núcleo rígido, máx.
4 mm²
Sección transversal de conductor, núcleo rígido, mín.
0.5 mm²
Type of connection 2
Fjäderanslutning
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0.5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0.5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2.5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0.5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0.5 mm²
클램프 범위, 최대
4 mm²

Allmänt

Carril de montaje
TS 35
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 30
Normen
IEC 60947-7-1

Märkdata

Märkarea
2.5 mm²
Märkspänning
400 V
Märkspänning DC
400 V
Märkström
0.5 A
Ström med max. ledare
0.5 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1.33 mΩ
Märkstötspänning
6 kV
Förlusteffekt enligt IEC 60947-7-x
0.77 W
Nedsmutsningsgrad
3

Viktig hänvisningstext

Produkthinweis
Tillåten kontinuerlig drifttemperatur måste observeras

Klassificeringar

ETIM 8.0
EC000903
ETIM 9.0
EC000903
ETIM 10.0
EC000903
ECLASS 14.0
27-25-01-14
ECLASS 15.0
27-25-01-14
