TS 35X15/2.3 2M/CU/BK

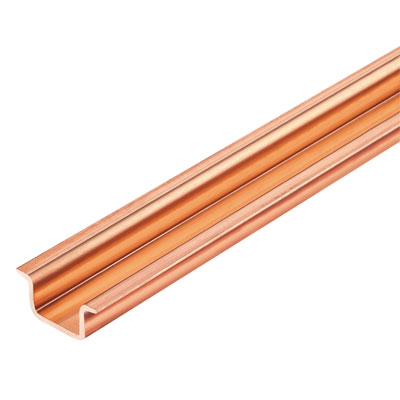

Produktbild
TS 35X15/2.3 2M/CU/BK
Produktbild
Abbildung ähnlich

TS 35X15/2.3 2M/CU/BK

Tragschiene, Zubehör, Kupfer, unbehandelt, Breite: 2000 mm, Höhe: 35 mm, Tiefe: 15 mm

Art.-Nr. 0270100000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 24 Ist Zubehör von 19 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Tragschiene Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Tragschiene, Zubehör, Kupfer, unbehandelt, Breite: 2000 mm, Höhe: 35 mm, Tiefe: 15 mm
Best.-Nr.
0270100000
Art
TS 35X15/2.3 2M/CU/BK
GTIN (EAN)
4008190105136
VPE
20

Abmessungen und Gewichte

Tiefe
15  mm
Tiefe (inch)
0,591  inch
Höhe
35  mm
Höhe (inch)
1,378  inch
Breite
2.000  mm
Breite (inch)
78,74  inch
Nettogewicht
940  g

Temperaturen

Umgebungstemperatur
-5 °C…40 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Tragschiene

Bohrlochabstand, mittig
0  mm
Einbauhinweis
Direktmontage
Kurzschlussfestigkeit entspricht E-Cu Leiter
150  mm²
Kurzzeitstromfestigkeit pro Sekunde nach IEC 60947-7-2
18  kA
Länge der Tragschiene
  • min.:
    0 mm
  • nominal:
    2.000 mm
  • max.:
    2.000 mm
Normen
DIN EN 60715
Oberfläche
unbehandelt
Schlitzabstand
  • min.:
    5 mm
  • nominal:
    11 mm
  • max.:
    2.000 mm
Schlitzbreite
  • min.:
    2,3 mm
  • nominal:
    5,2 mm
  • max.:
    12 mm
Schlitzlänge
  • min.:
    2,3 mm
  • nominal:
    25 mm
  • max.:
    40 mm
Stärke
2,3  mm
Tragschiene vorgestanzt
Nein
Werkstoff
Kupfer
Zulässiger thermischer Strom bei PEN-Funktion, max.
309  A

Klassifikationen

ETIM 6.0
EC001285
ETIM 7.0
EC001285
ETIM 8.0
EC001285
ETIM 9.0
EC001285
ETIM 10.0
EC001285
ECLASS 9.0
27-40-06-02
ECLASS 9.1
27-40-06-02
ECLASS 10.0
27-40-06-02
ECLASS 11.0
27-40-06-02
ECLASS 12.0
27-40-06-02
ECLASS 13.0
27-40-06-02
ECLASS 14.0
27-40-06-02
ECLASS 15.0
27-40-06-02
