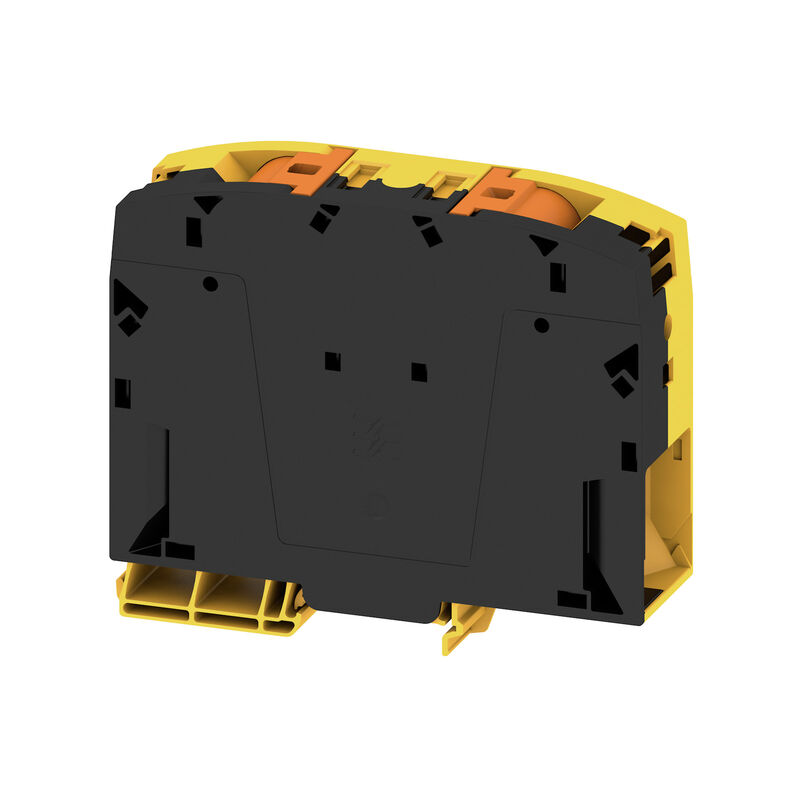

Przelotowa rzędowa listwa zaciskowa, PUSH IN, 150 mm², 1000 V, 309 A, czarny/żółty

Produkt-ID 2728720000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 12 Använda produkter 113
Approvals Ogólne dane zamówieniowe Dimensions and weights Temperatures Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Параметры системы Additional technical data Rögzíthető vezetékek (kiegészítő csatlakozás) Vodiče k upevnění svorkou (jmenovité připojení) CSA rating data General Märkdata PE Rating data UL rating data Important note Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Ogólne dane zamówieniowe

Verze
Przelotowa rzędowa listwa zaciskowa, PUSH IN, 150 mm², 1000 V, 309 A, czarny/żółty
Číslo objednávky
2728720000
Typ
A2C 150/185 FE
GTIN (EAN)
4050118801583
Množství
5 items

Dimensions and weights

Hloubka
98 mm
Głębokość (cale)
3,858 inch
Výška
118 mm
Height (inches)
4,646 inch
Šířka
31 mm
Byggbredd (tum)
1,22 inch
Čistá hmotnost
305,476 g

Temperatures

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-60 °C…85 °C
Varaktig driftstemperatur, min.
-60 °C
Varaktig driftstemperatur, max.
130 °C

Zgodność produktu z wymogami środowiska naturalnego

Stav souladu se směrnicí RoHS
Zgodne, bez wyłączenia
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Uhlíková stopa výrobku
  • Vagga till grind:
    4.841 kg CO2 eq.

dane tworzywa

Základní materiál
Wemid
Barevný
svart/gul
Färg manöverelement
orange
Klasifikace hořlavosti UL 94
V-0

Параметры системы

Nutná koncová deska
Нет
Počet potenciálů
1
Antal våningar
1
Antal klämställen per våning
2
Úrovně propojené interně
Nej
Nosná lišta
TS 35
N-funkce
Nej
PE funkce
Nej
Funkce PEN
Nej

Additional technical data

Otevřené strany
closed
Příchytka
Oui
Typ montáže
TS 35
Typ upevnění
TS 35
Verze testovaná ve výbušném prostředí
아니요

Rögzíthető vezetékek (kiegészítő csatlakozás)

Typ připojení, další připojení
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
40 mm
Měřidlo podle IEC 60947-1
B13
Počet připojení
2
Průřez propojení AWG, max.
kcmil 300
Průřez propojení AWG, min.
AWG 1/0
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
150 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
50 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
150 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
50 mm²
Průřez připojení vodiče, pevné jádro, max.
150 mm²
Průřez připojení vodiče, pevné jádro, min.
50 mm²
Průřez připojení vodičů, jemně splétané, min.
50 mm²
Průřez připojení vodičů, jemně stáčené, max.
185 mm²
Průřez připojení vodičů, jemně stáčené, min.
50 mm²
Průřez připojení vodičů, splétané, max.
185 mm²
Průřez připojení vodičů, splétané, min.
50 mm²
Směr připojení
latéralement
Typ připojení
PUSH IN
Upínací rozsah, max.
185 mm²
Upínací rozsah, min.
50 mm²
Velikost nože
1,0 x 5,5 mm

CSA rating data

Průřez vodiče max. (CSA)
350 kcmil
Průřez vodiče min. (CSA)
2 AWG
Velikost napětí B (CSA)
600 V
Velikost napětí C (CSA)
600 V
Velikost proudu B (CSA)
310 A
Velikost proudu C (CSA)
310 A
Č. osvědčení (CSA)
227442-80219640

General

Nosná lišta
TS 35
Průřez propojení AWG, max.
kcmil 300
Průřez propojení AWG, min.
AWG 1/0
Standardy
IEC 60947-7-1

Märkdata PE

Funkce PEN
Nej

Rating data

Jmenovitý průřez
150 mm²
Jmenovité napětí
1 000 V
Jmenovité DC napětí
1 500 V
Jmenovitý proud
309 A
Proud při maximu vodičů
309 A
Standardy
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
0,1 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
9,89 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL rating data

Průřez vodiče propojení v terénu max. (cURus)
350 kcmil
Průřez vodiče propojení v terénu min. (cURus)
2 AWG
Průřez vodiče propojení z výroby max. (cURus)
350 kcmil
Průřez vodiče propojení z výroby min. (cURus)
2 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost proudu B (cURus)
310 A
Velikost proudu C (cURus)
310 A
Č. osvědčení (cURus)
E60693

Important note

Informace o produktu
The max. connectable wire reduces by one wire size if a cross connector is used that has to be mounted in the wire entry.

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
