特性

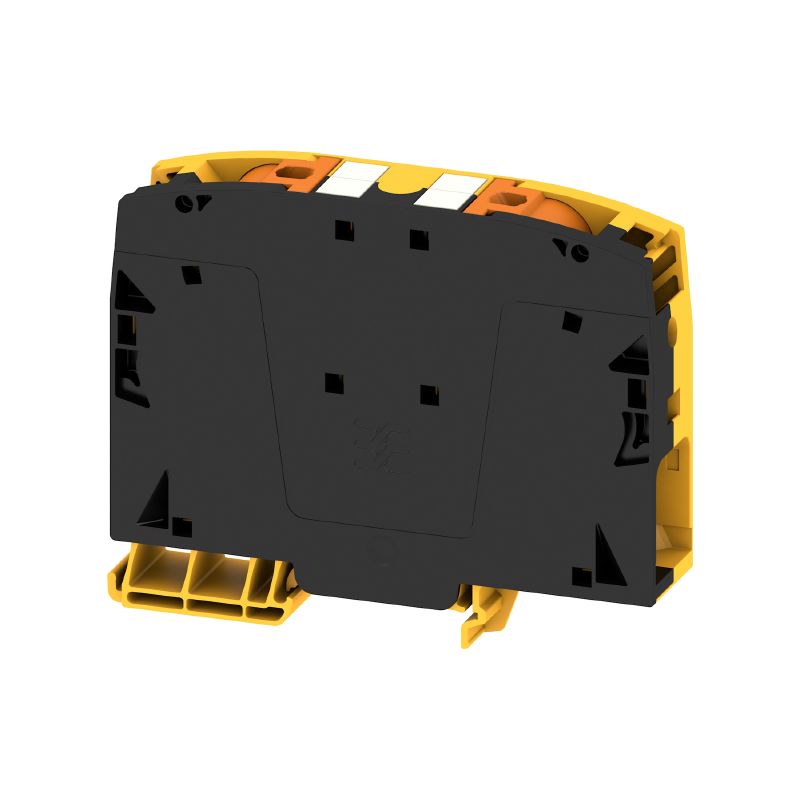

| 版本 | 直通型接线端子, PUSH IN, 50 mm², 1000 V, 150 A, 黑/黄 |
| 订货号 | 2742100000 |
| 类型 | A2C 50/70 FE DL |
| GTIN (EAN) | 4064675002390 |
| 数量 | 5 PC |
| 深 | 80.5 mm |
| 深度 (英寸) | 3.169 inch |
| 高度 | 101.5 mm |
| 高度 (英寸) | 3.996 inch |
| 宽度 | 20 mm |
| 宽度 (英寸) | 0.787 inch |
| 净重 | 129.1 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 黑/黄 |
| 触发元件颜色 | 橙色 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | TUEV16ATEX7909U |
| IECEX 证书号 | IECEXTUR16.0036U |
| 导线最大压接面积(ATEX) | 70 mm² |
| 导线最大压接面积 (IECEX) | 70 mm² |
| 必须的端板 | 无 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 层，内部桥接 | 无 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 固定类型 | 卡入 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 关闭的 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | PUSH IN |
| 剥线长度 | 30 mm |
| 压接范围，最大 | 70 mm² |
| 压接范围，最小 | 10 mm² |
| 导线连接截面积，单股硬导线，最大 | 16 mm² |
| 导线连接截面积，单股硬导线，最小 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 50 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 50 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 10 mm² |
| 接线截面积，多股线，最大 | 70 mm² |
| 接线截面积，多股线，最小 | 10 mm² |
| 最大压接面积 软导线 | 70 mm² |
| 最小多股导线接线截面积 | 10 mm² |
| 联接点数量 | 2 |
| 联接类型 | PUSH IN |
| 螺丝刀口尺寸 | 1.0 x 5.5 mm |
| 连接方向 | 水平进线 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 50 mm² |
| 额定电压 | 1,000 V |
| 额定直流电压 | 1,500 V |
| 额定电流 | 150 A |
| 最大电流 | 150 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.21 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 4.8 W |
| 污染等级 | 3 |
| 过压等级 | III |
| 认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253715)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153785) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206049) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2742100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2742100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2742100000&norm=0) |
| 用户文档 | [NTI A2C 50/70](https://mdcop.weidmueller.com/mediadelivery/asset/900_253718) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |       |
| ROHS | 一致 |
配件
-
-
-
-
-
-
-
-
商品编号:2663400000包装单位:10 PC
横联件（端子）, 已插入的, 橙色, 150 A, 回路数: 2, 间距 P（单位：mm）: 20.00, 绝缘: 是, 宽度: 38.13 mm
-
-
-
-
-
-
-
商品编号:2749610000包装单位:1 PC
装配工具, 刀片宽度(B): 3.5 mm, 刀片长度: 100 mm, 刀片厚度 (A): 0.6 mm
