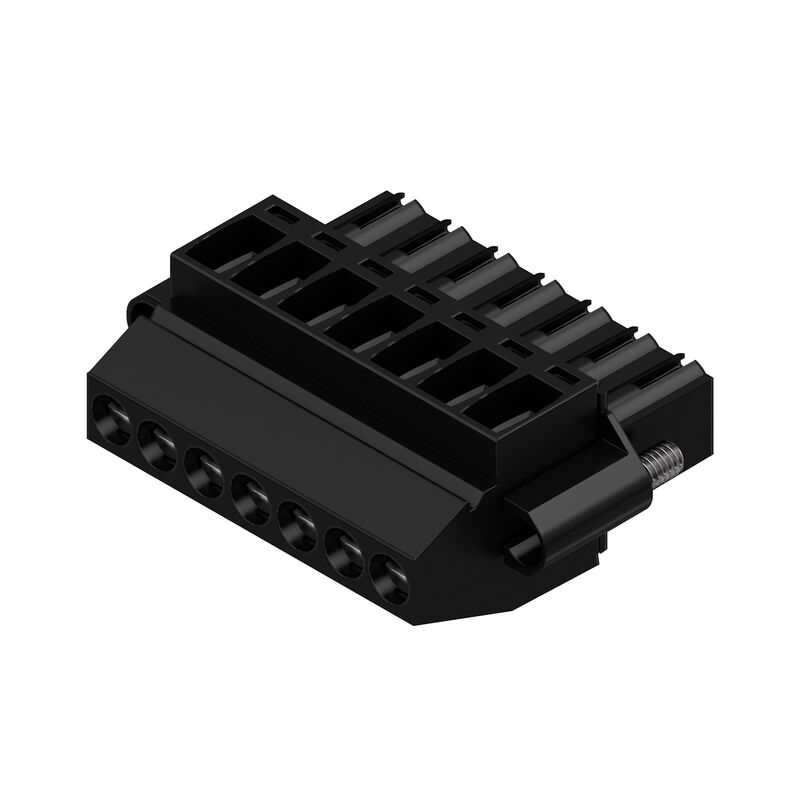

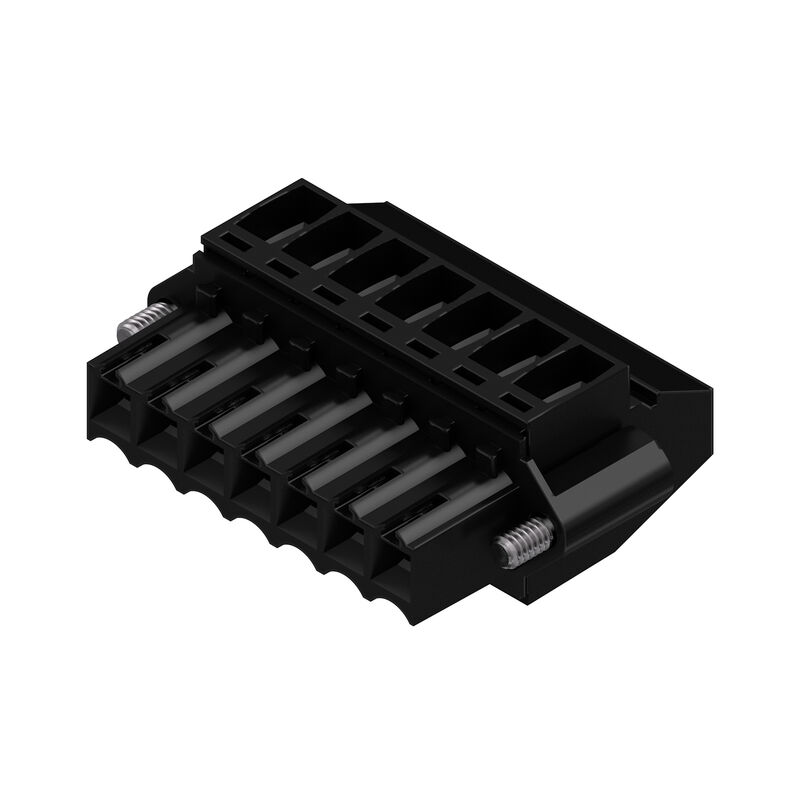

接插件BL 3.50/07/90F SN BK BX

PCB 接插件, 插头, 3.50 mm, 回路数: 7, 90°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装

商品编号 1639290000

特性

通用订货数据

版本	PCB 接插件, 插头, 3.50 mm, 回路数: 7, 90°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装
订货号	1639290000
类型	BL 3.50/07/90F SN BK BX
GTIN (EAN)	4008190276836
数量	60 PC
产品数据	IEC: 320 V / 12 A / 0.2 - 1.5 mm² UL: 300 V / 8 A / AWG 28 - AWG 14
包装	盒装

尺寸和重量

深	22.45 mm
深度 (英寸)	0.884 inch
高度	12 mm
高度 (英寸)	0.472 inch
宽度	31.5 mm
宽度 (英寸)	1.24 inch
净重	6.35 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统参数

产品系列	OMNIMATE 信号 - BL/SL 3.50 系列
联接类型	现场接线
导线连接方式	压线框联接
间距 P（单位：mm）	3.5 mm
间距 P（单位：inch）	0.138 "
导线出线方向	90°
回路数	7
L1（mm）	21 mm
L1（inch）	0.827 "
层数	1
插针排数	1
额定横截面	1.5 mm²
防触电保护（按照DIN VDE57106）	手指安全保护
防触电保护（按照DIN VDE 0470）	IP 20 已插入/ IP 10 未插入
防护等级	IP20 安装完毕后
通道电阻	≤5 mΩ
可编码	是
剥线长度	6 mm
压接螺钉	M 2
直杆螺丝刀口尺寸	0.4 x 2.5
相关标准	DIN 5264
插拔次数	25
插拔力 / 回路，最大	7 N
拉力 / 回路，最大	5 N
拧紧扭矩	扭矩类型: 导线连接使用信息: 扭紧力矩: 最小: 0.2 Nm 最大: 0.25 Nm 扭矩类型: 螺钉法兰使用信息: 扭紧力矩: 最小: 0.15 Nm 最大: 0.2 Nm

材料数据

绝缘材料	PBT
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	IIIa
相比漏电起痕指数（CTI）	≥ 200
绝缘强度	≥ 10⁸ Ω
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
插头触点叠层结构	4...8 µm Sn 热浸镀锡
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	100 °C
最小安装温度	-30 °C
最大安装温度范围	100 °C

适用导线

压接范围，最小	0.08 mm²
压接范围，最大	1.5 mm²
导线最小压接面积 AWG	AWG 28
导线最大压接面积 AWG	AWG 14
单股导线的，最小值 H05(07) V-U	0.2 mm²
单股导线的，最大值 H05(07) V-U	1.5 mm²
软导线，最小压接面积 H05(07) V-K	0.2 mm²
软导线，最大压接面积 H05(07) V-K	1.5 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.2 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	1.5 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.2 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	1.5 mm²
塞规符合 EN 60999 a x b；ø	2.4 mm x 1.5 mm
可压接导线	导线连接截面积: 型号: 细绞线标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 0409500000 剥线长度: 标称值: 6 mm 推荐的管状端头: 0282600000 导线连接截面积: 型号: 细绞线标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 0409600000 剥线长度: 标称值: 6 mm 推荐的管状端头: 0282700000 导线连接截面积: 型号: 细绞线标称值: 1 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 0409700000 剥线长度: 标称值: 6 mm 推荐的管状端头: 0372600000 导线连接截面积: 型号: 细绞线标称值: 0.25 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 9025740000 剥线长度: 标称值: 5 mm 推荐的管状端头: 9018910000 导线连接截面积: 型号: 细绞线标称值: 0.34 mm² 管状端头: 剥线长度: 标称值: 8 mm 推荐的管状端头: 9025750000
参考文本	塑料套环的外径不应大于节距 (P) 根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	12 A
额定电流，最大回路数 (Tu = 20°C)	10 A
额定电流，最小回路数 (Tu = 40°C)	10 A
额定电流，最大回路数 (Tu = 40°C)	8 A
额定电压值（过电压等级II/污染等级2）	320 V
额定电压值（过电压等级III/污染等级2）	160 V
额定电压值（过电压等级III/污染等级3）	160 V
额定冲击电压（过压等级 II/污染等级2）	2.5 kV
额定冲击电压（过压等级III/污染等级2）	2.5 kV
额定冲击电压（过压等级III/污染等级3）	2.5 kV
瞬时耐电流	3 x 1s ， 100 A

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	154685-1318353
额定电压 (使用组 B / CSA)	300 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	10 A
额定电流 (使用组 D / CSA)	10 A
导线最小压接面积，AWG,	AWG 28
导线最大压接面积，AWG	AWG 14
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	UR
UR 证书号	E60693
额定电压 (使用组 B / UL 1059)	300 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	8 A
额定电流 (使用组 D / UL 1059)	8 A
导线最小压接面积，AWG	AWG 28
导线最大压接面积，AWG	AWG 14
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	143 mm
VPE 宽度	88 mm
VPE 高度	67 mm

类型测试

测试标识的耐久性	标准: DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96 测试: 原产地标志, 类型鉴别, 批准标识 SEV, 批准标识 CSA 评价: 可用测试: 耐久性评价: 传递
测试：误用（不可互换）	标准: DIN EN 61984 章节 6.3 和 6.9.1 / 09.02, DIN IEC 60512 第 7 部分章节 5 / 05.94 测试: 电码单元旋转 180° 评价: 传递
测试可夹紧截面积	标准: DIN EN 60999-1 章节 7 和 9.1 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 12.99 导线类型: 导体类型和导线截面积: 实心 0.2 mm² 导体类型和导线截面积: 扭绞 0.2 mm² 导体类型和导线截面积: 实心 1.5 mm² 导体类型和导线截面积: 扭绞 1.5 mm² 导体类型和导线截面积: AWG 28/1 导体类型和导线截面积: AWG 28/19 导体类型和导线截面积: AWG 16/1 导体类型和导线截面积: AWG 16/19 评价: 传递
导体损坏和意外松动测试	标准: DIN EN 60999-1 章节 9.4 / 12.00 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 28/1 导体类型和导线截面积: AWG 28/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 2 × AWG 24/1 导体类型和导线截面积: 2 × AWG 24/19 线端箍评价: 传递要求: 0.4 kg 导线类型: 导体类型和导线截面积: 实心 1.5 mm² 导体类型和导线截面积: 扭绞 1.5 mm² 导体类型和导线截面积: AWG 16/7 评价: 传递
拉出测试	标准: DIN EN 60999-1 章节 9.5 / 12.00 要求: ≥5 N 导线类型: 导体类型和导线截面积: AWG 28/1 导体类型和导线截面积: AWG 28/19 评价: 传递要求: ≥10 N 导线类型: 导体类型和导线截面积: 2 × AWG 24/1 导体类型和导线截面积: 2 × AWG 24/19 线端箍评价: 传递要求: ≥40 N 导线类型: 导体类型和导线截面积: H05V-U1.5 导体类型和导线截面积: H05V-K1.5 导体类型和导线截面积: AWG 16/7 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 导线最大外径： 2.9mm
• 导线最大外径： 2.9mm
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
