特性

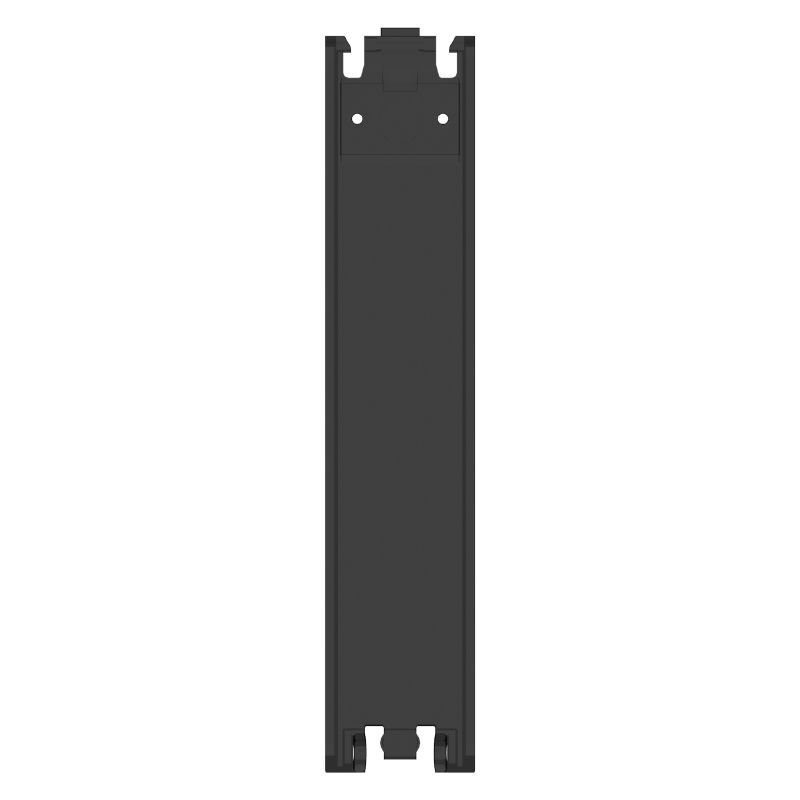

| 版本 | 模块化外壳, OMNIMATE 外壳 - CH20M 系列 黑色, 翻盖, 宽度: 17.5 mm |
| 订货号 | 1254150000 |
| 类型 | CH20M17 C BK 1819 |
| GTIN (EAN) | 4050118047059 |
| 数量 | 70 PC |
| 深 | 6 mm |
| 深度 (英寸) | 0.236 inch |
| 高度 | 85.9 mm |
| 高度 (英寸) | 3.382 inch |
| 宽度 | 17.5 mm |
| 宽度 (英寸) | 0.689 inch |
| 净重 | 2.29 g |
| 工作温度范围 | -40 °C...120 °C |
| 湿度 | 5 - 93% 相对湿度, Tu = 40°C, 无凝结 |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | 塑料材质 |
| 相比漏电起痕指数（CTI） | 175 ≤ CTI <400 |
| 绝缘材料 | PC |
| 绝缘材料组 | IIIa |
| 表面处理 | 未处理的 |
| 阻燃等级符合 UL 94 | V-2 |
| 密封选项 | 无 |
| 比色表 (相似) | RAL 9011 |
| 防护等级 | IP20 (安装后) |
| 颜色编码 | 黑色 |
| 可集成标识牌 | 是 |
| 安全锁 | 可铅封 |
| 可能的客户特定开孔 | 无 |
| 可能的客户特定标记 | 是 |
| 客户特定订单流程 | 参见下载区域的指导准则 |
| 替代颜色 | 更多按需提供 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60889) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1254150000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1254150000) |
| 用户文档 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | 一致 |
